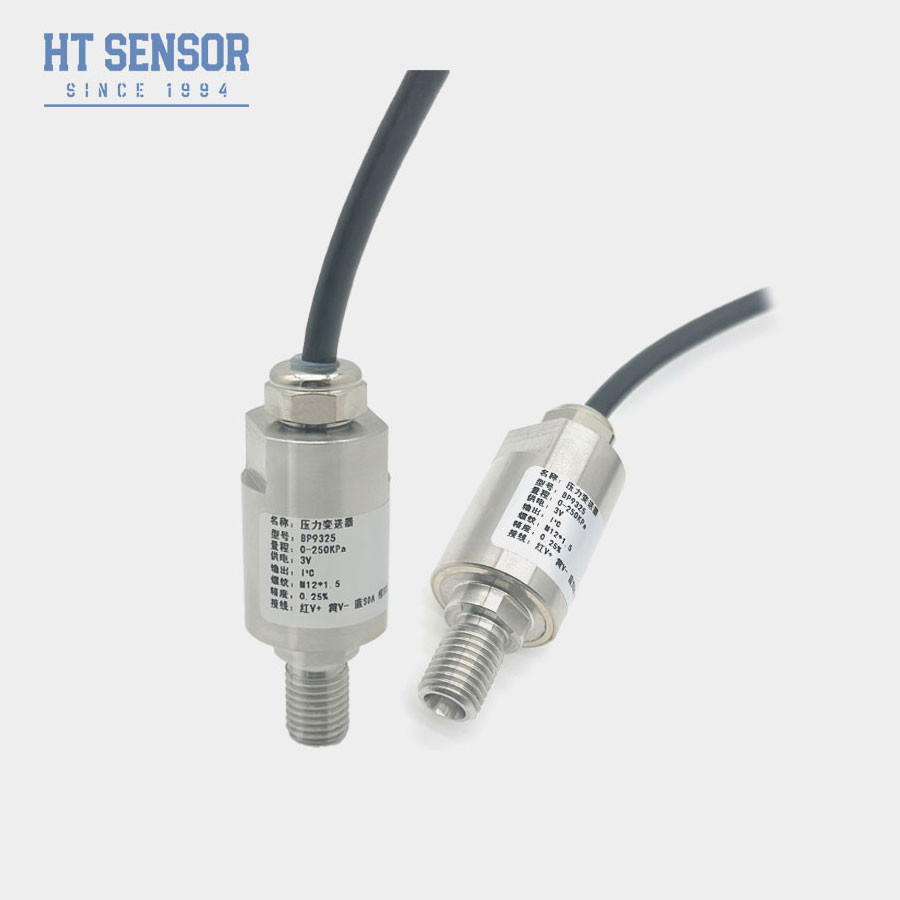

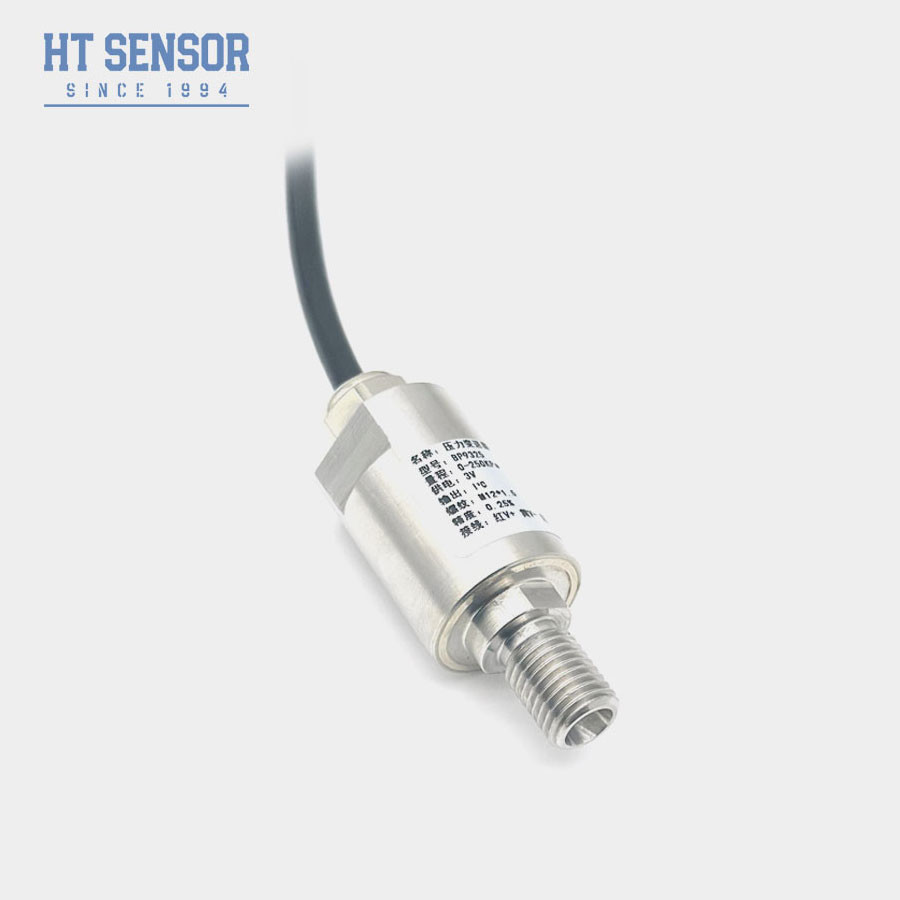

Sensor de transmisión de presión industrial piezoresistivo de silicio con salida I2C
Product Details
| Modelo: | BP9325 | Tipo de núcleo: | Sensor de presión de silicio piezoresistivo |
|---|---|---|---|
| Medios compatibilidad: | Aire, aceite u otro líquido compatible | Temporada de compensación: | 0 ~ 70 °C |
| Marca registrada: | El sensor HT | Tipo de presión: | Medido, absoluto, sellado |
| Materiales para la vivienda: | Acero inoxidable 304 o 316L | Salida de la señal: | I2C 4-20 mA |
| Clasificación de propiedad intelectual: | Protección IP65 | Conectar: | G1/4 1/4NPT o OEM |
| Resaltar |
Sensor de transmisión de presión piezoresistiva de silicio,Sensor de transmisión de presión I2C,Sensor de transmisión de presión industrial |
||
Product Description
Sensor de transmisión de presión industrial piezoresistivo de silicio con salida I2C
Sensores de presión piezoresistiva de silicio BP9325-I2C
Introducción del producto Sensor de transmisión de presión industrial
El sensor de presión BP9325-I2C utiliza nuestro núcleo sellado con aceite de membrana de aislamiento piezoresistiva de silicio de la serie HT como elemento de medición.El circuito de procesamiento de señales del sensor está integrado dentro de la carcasa de acero inoxidable, convirtiendo la señal del sensor en una salida I2C estándar. El producto ha sido sometido a pruebas exhaustivas y a pruebas de detección del envejecimiento de sus componentes, productos semiacabados y productos finales,garantizar un rendimiento estable y fiable.
Características del producto del sensor del transmisor de presión industrial
- Económico y compacto
- Dispositivos de control de velocidad de 24 bits para la adquisición de presión y temperatura
- Protocolo de comunicación I2C estándar
- Todo material de acero inoxidable 316L
Aplicaciones y industria del sensor de transmisor de presión industrial
- La medición de presión está diseñada para medios no corrosivos y utiliza una construcción de acero inoxidable de 316L.
- Esto hace que el sensor sea adecuado para aplicaciones de procesos industriales como las que se encuentran en las industrias del petróleo, química y metalúrgica.el diseño robusto lo hace apto para su uso en las industrias naval y aeroespacialEl sensor también se integra bien con aplicaciones de Internet de las Cosas (IoT).
| Parámetros de rendimiento del sensor de presión industrial BP9325-I2C | |
| Rango de acción | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta |
| Fuente de alimentación | 3.0V 3.6V CC |
| Señales de salida | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico), ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (típico), 0,05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de las SS/año (típico), ± 0,2% de las SS/año (máximo) |
| Drift de temperatura cero | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | -20-70°C ((≤10MPa, personalizable) |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Corriente de funcionamiento continua | 3 mA DC |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 50MΩ @50V CC |
| Grado de protección | Protección IP65 |
| Anillo O | Las demás fibras |
| Peso | ~ 0,4 kg |
Protocolo de comunicación
BP-I2C utiliza el protocolo de bus I2C para la comunicación con dispositivos externos.BP-IIC actúa como un dispositivo esclavo I2C, y el dispositivo maestro puede comunicarse con él utilizando los siguientes formatos de comandos:
Cuando BP-I2C está configurado para la salida digital (usando el comando I2C 0xAC), B[23:0] se emitirá en tres bytes respectivamente. Los usuarios pueden convertir fácilmente en porcentaje utilizando la siguiente fórmula:
Cuando se utilice el comando 0xAC I2C para leer los datos calibrados de 5 bits, la información de temperatura se proporciona por los dos últimos bytes de los datos de 16 bits.Los usuarios pueden convertir fácilmente el valor de T a temperatura real utilizando la siguiente fórmula::
Nota: el puente predeterminado es del 10% al 90%, el punto cero del sensor del puente corresponde al 10%, el punto completo corresponde al 90%.La salida de temperatura requiere personalización.
| Recuerdo de selección |
1Asegúrese de que el tamaño del núcleo coincida con la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida.
2.Montarse verticalmente y presionar uniformemente para evitar atascos o daños en el tablero de compensación.
3.El medio de medición deberá ser compatible con el material de la carcasa del diafragma central (316L).
4No presione el diafragma del sensor con objetos afilados para evitar deformaciones o perforaciones que causen daños en el núcleo.
5. Mantenga el tubo de ventilación del núcleo del medidor abierto a la atmósfera.
6Si se producen cambios en los cables de los pines, se recomienda consultar la etiqueta fijada en el núcleo.
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por una alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
