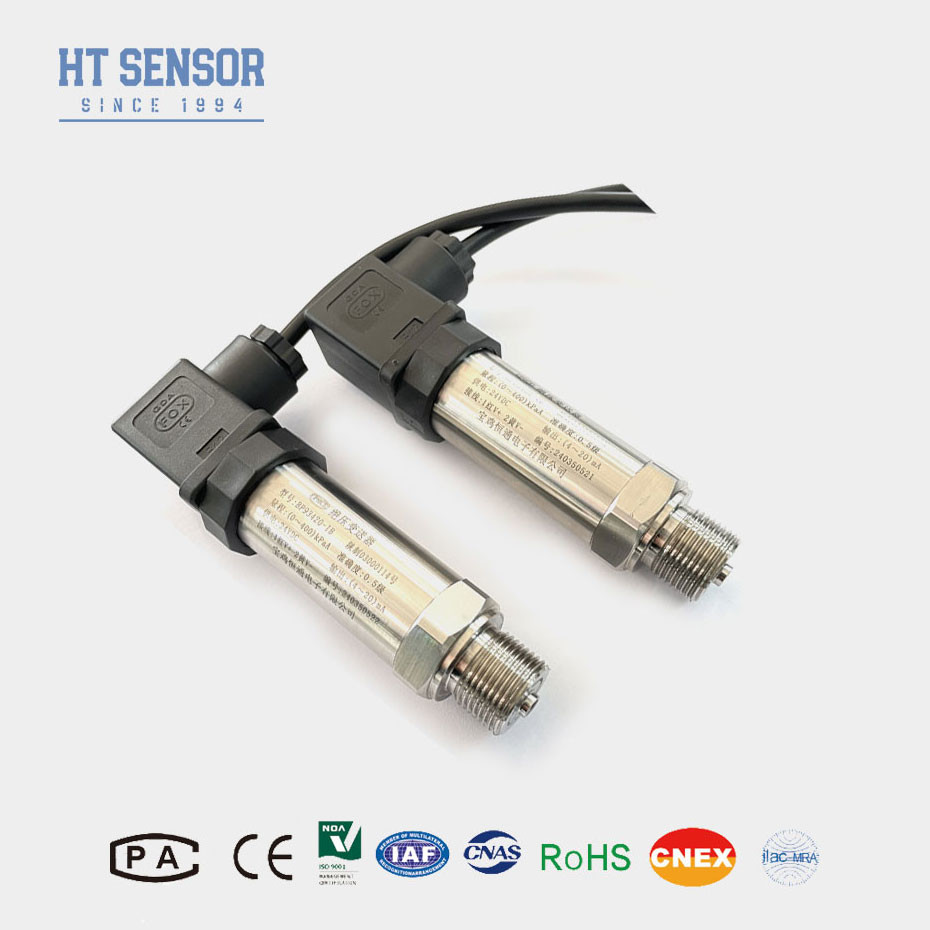

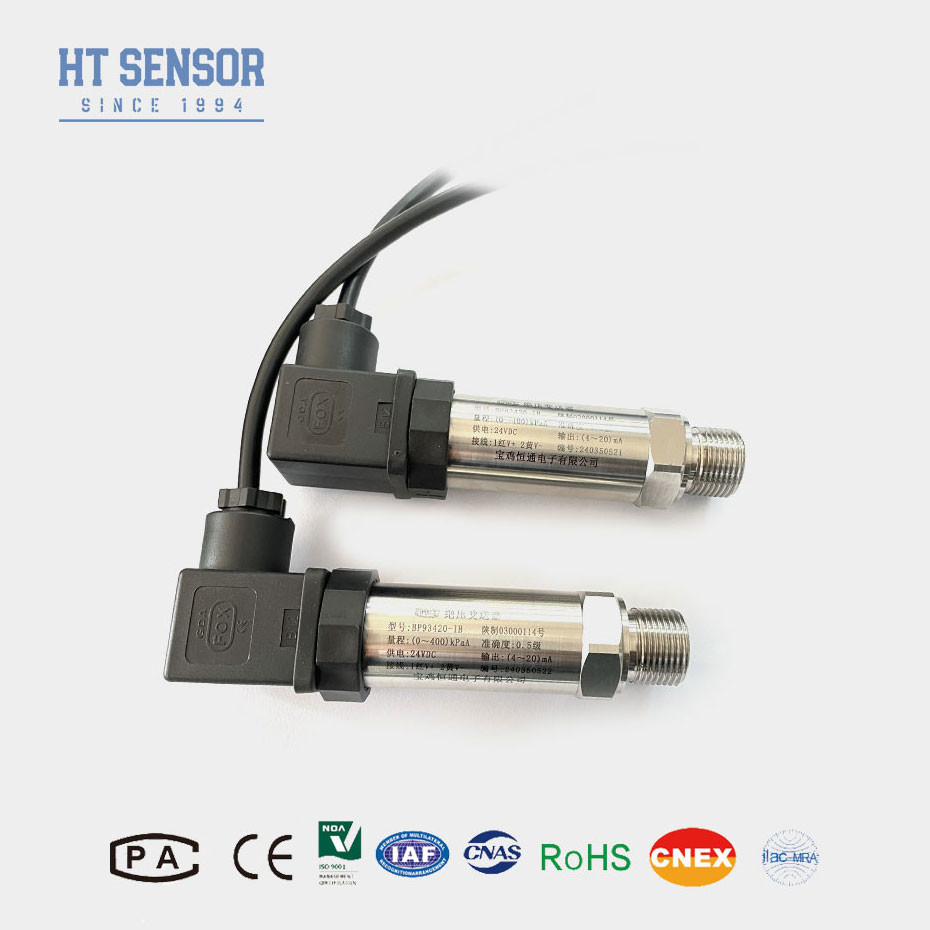

BP93420-IB Sensor de presión de silicio difuso Transmisor de presión de alta precisión
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Resaltar |
Sensor de presión de silicio difuso,El sensor de presión de silicio BP93420-IB,Sensor de presión de silicio de alta precisión |
||
Product Description
BP93420IBTransmisor de presión de silicio difuso de alta precisión
Introducción:
BP93420IB Los sensores de presión de silicio difuso son un tipo de dispositivo de detección de presión que utiliza tecnología de silicio difuso para medir los cambios de presión.Estos sensores consisten en un delgado diafragma de silicio que se deforma bajo presiónEste cambio de resistencia se convierte en una señal eléctrica que puede ser procesada e interpretada para determinar la presión aplicada.La tecnología de compensación digital se utiliza para calibrar la temperatura, la linealidad, la histeresis y la repetibilidad del sensor en múltiples puntos.Una de las principales ventajas de los sensores de presión de silicio difuso es su alta sensibilidad y precisión en la medición de la presión.haciendo que sean adecuados para una amplia gama de aplicaciones donde es esencial un control preciso de la presión.
Características del producto
1. Alta precisión
2Amplio rango de presión
3Tiempo de respuesta rápido
4. Tamaño compacto
5Bajo consumo de energía
6Excelente linealidad.
Aplicacionesde un sensor de transmisión de presión:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2.Los sensores de presión de silicio difuso ofrecen una solución fiable y rentable para medir la presión en diversas aplicaciones industriales, automotrices, aeroespaciales y médicas.proporcionar datos de presión precisos y en tiempo real para fines de seguimiento y control.
Parámetros de rendimiento del sensor del transmisor de presión:
| Rango de medición | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | 0.1% FS |
| La histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,15 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Las puntas de orden del sensor del transmisor de presión |
1. Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3Cuando se ordene con cabeza de pantalla LCD o LED del transductor, la potencia del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m y hay tres tipos de materiales para elegir. Si no hay instrucciones especiales, no se puede utilizar ningún cable o material de cable de polietileno.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
7En caso de fuerte vibración, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, informe a nuestra empresa e indique en el pedido.
| Guía de pedido del sensor del transmisor de presión | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - No hay nada.1. . .0 ~ 0.01... 100MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
A: ¿Qué quieres decir?Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 20.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 3 a 5 días laborables para los modelos estándar.
