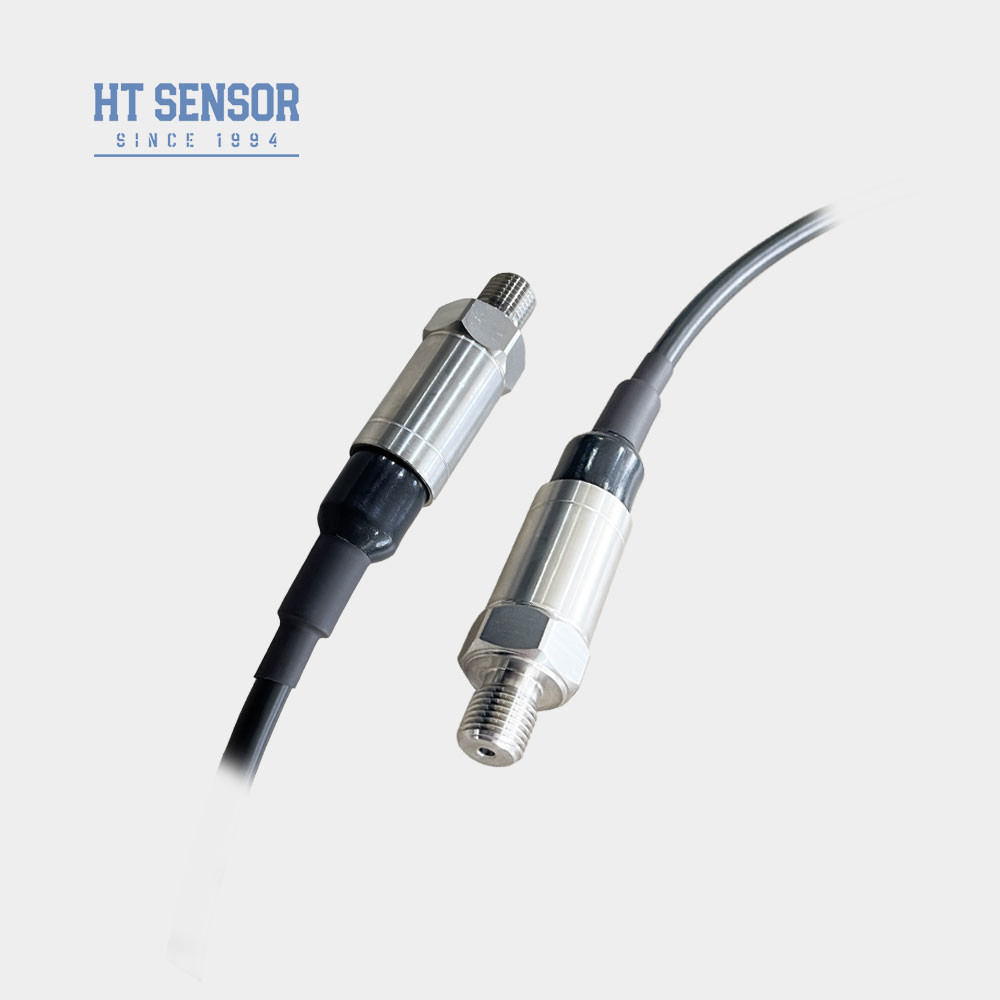

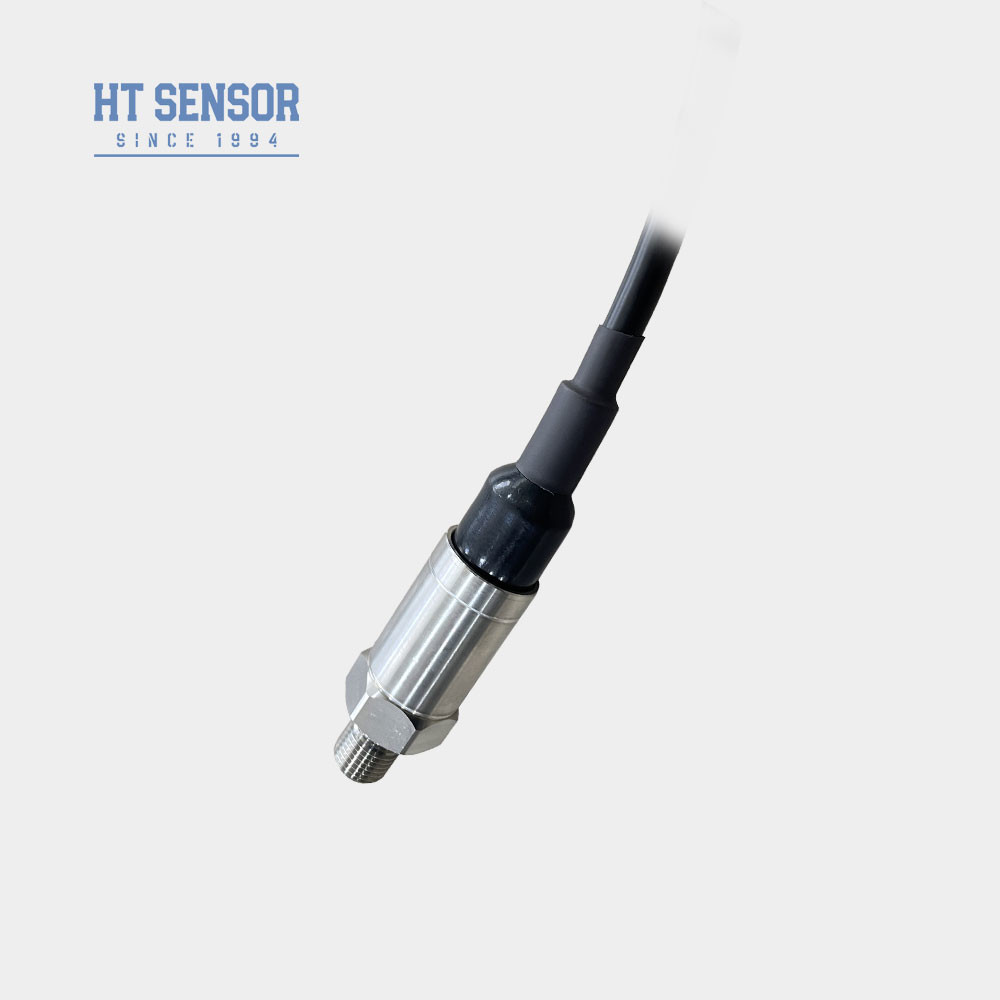

El Compact BP156 Industrial Pressure Transmitter. Cuenta con un sensor de presión piezoresistivo de silicio de alta fiabilidad. Proporciona compensación de temperatura, procesamiento digital de señales,y producción industrial estándarDiseñado con una carcasa impermeable IP68. Se somete a rigurosas pruebas y validación para su estabilidad y fiabilidad a largo plazo.
Características del productode mini sensor de presión industrialel transmisor:
1Amplio rango de medición, estructura de acero inoxidable.
2Diseño compacto y ligero.
3.Alta precisión, toda la estructura de acero inoxidable.
Aplicacionesde mini sensor de presión industrialel transmisor:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Aplicado en las industrias marítima y de aviación.
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimiento de mini sensor de presión industrialel transmisor: |
| Rango de medición |
Se aplicarán las siguientes medidas: |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Ejemplos de seleccióncon un sensor de transmisión de presión mini DIN |
- Selección del producto y recordatorios de uso:
- Asegurar la compatibilidad entre el medio a ensayar y las partes mojadas del producto.
- Los modelos a prueba de explosiones no incluyen pantallas digitales.
- Los transmisores con pantallas LCD/LED requieren una fuente de alimentación mínima de 20 VDC.
- Instalar protección contra rayos y conexión a tierra fiable para garantizar un funcionamiento fiable.
- Para las temperaturas inferiores a -20°C, utilice anillos O de EPDM en lugar de caucho de flúor.
- El cable no está incluido por defecto; elige entre PE, PVC o PTFE si es necesario.
- Informe de los requisitos especiales como vibración, impacto o EMI para soluciones personalizadas.
| Guía de pedidos |
| BP15X |
Transmisor de presión analógico |
| |
Código |
Proyecto de construcción |
| 5 |
Enchufe de Packard |
6 |
Cable de salida directa sellado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Conector Hirschmann de gran tamaño |
| |
Rango de medición |
Se aplicarán las siguientes medidas: |
0-X) Kpa
o MPa |
¿ Qué es eso? Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
|
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
PG7 |
| B3 |
Cable de salida sellada 1,5 metros |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
