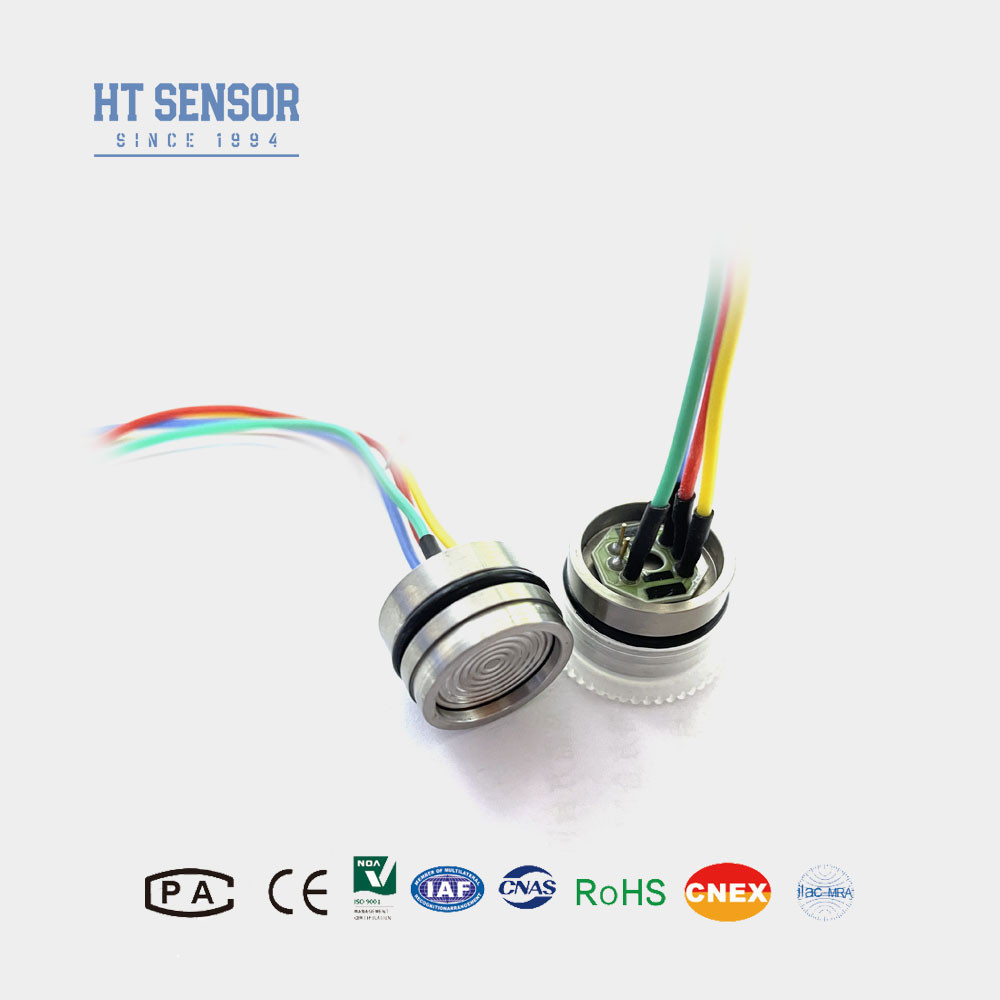

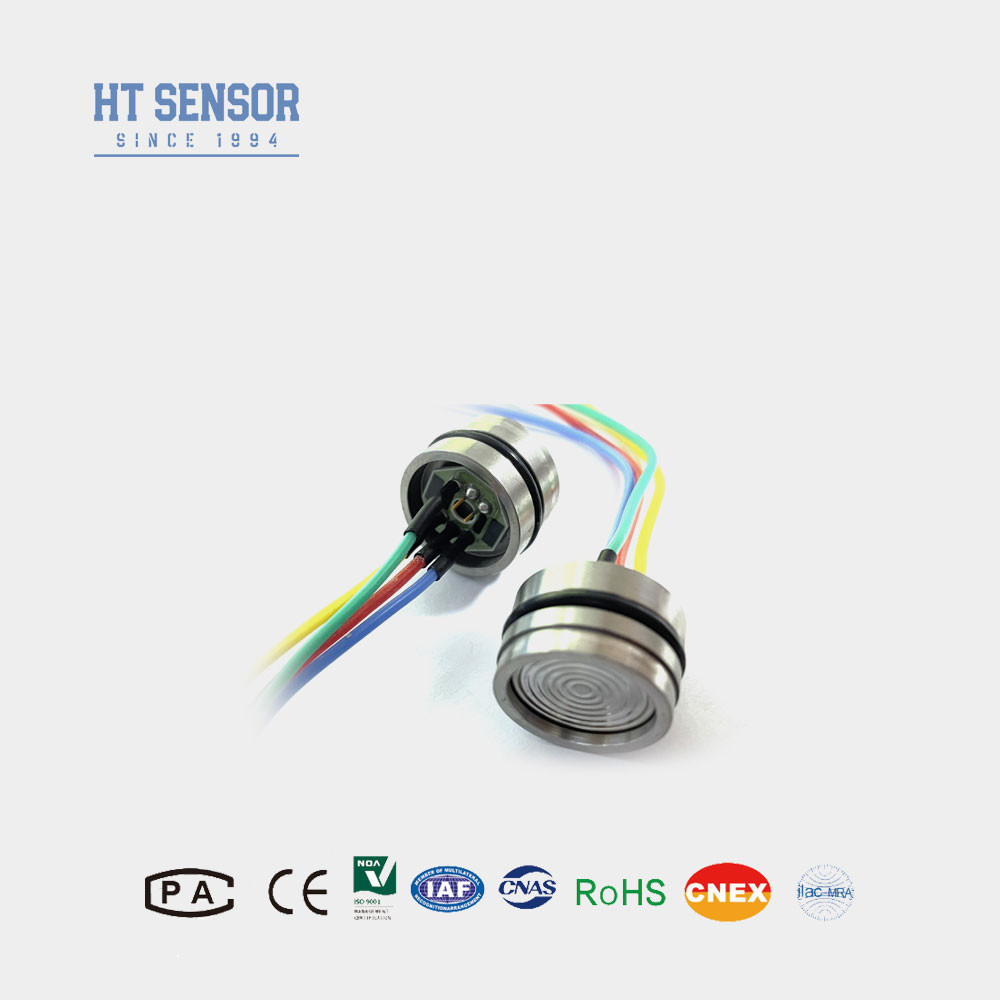

HT19 Célula de sensor de presión de silicio piezorresistiva para medición de presión de sensor de alta precisión
Product Details
| Material: | 316L | Rango mínimo: | 10kpa |
|---|---|---|---|
| Gama máxima: | 60MPa | Suministrar: | 1El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de e |
| OEM: | Sí | a elección: | Pín dorado o alambre de silicona de cuatro colores |
| Modelo: | HT19 | Alto: | 12 mm / 15 mm |
| Aceite: | Silicio de difusión | Hilo: | NO |
| Resaltar |
Celdas de detección de presión de silicio piezorresistiva,Sensor de presión de silicio de alta precisión,HT19 Sensor de presión de silicio piezorresistivo |
||
Product Description
HT19 Célula de sensor de presión de silicio piezorresistiva para medición de presión de sensor de alta precisión
HT19 Presión de silicioSensor de la misma
Introducción de un sensor de presión de silicio lleno de aceite:
Diseño avanzado y optimizado para el estrés
- El sensor utiliza un diseño de tensión optimizado en la base sinterizada, proporcionando una mayor estabilidad y precisión.
- Se emplean procesos de soldadura de alambre de oro y diafragma para garantizar un rendimiento confiable.
- El recubrimiento de alto vacío, la eliminación del estrés del ciclo de presión y los tratamientos de envejecimiento a alta temperatura mejoran aún más la estabilidad y la repetibilidad del sensor.
Características del productosensor de presión de silicio lleno de aceite:
- Rango de medición amplio: 0~10KPa~100Mpa
- Unidad de detección de silicio piezorresistiva
- Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
- Montura de anillo O
- Alta precisión y estabilidad.
Aplicaciones con un sensor de presión de silicio lleno de aceite:
- Presión de medición de gases y líquidos
- Explotación del petróleo
- Suministro de agua y calor de la ciudad
- Sistema de control del proceso
- Inspección de aviación y navegación
- Presión hidráulica
Datos eléctricos del sensor de presión de silicio
- Suministro:1.5mADC
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Resistencia al aislamiento:≥ 100MΩ/50VDC
- Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
- Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Desempeño de un sensor de presión de silicio lleno de aceite
| Parámetros de rendimiento: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de cálculo de las emisiones. | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| Linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Temperatura de funcionamiento | -20 ¢80 | °C | |||
| Temperatura de almacenamiento | - 40 ¢ 125 | °C | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | 28 gramos | ||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | |||||
Dimensión
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Durante el montaje, preste atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad del aire requerida.
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5. Mantenga el puerto de presión del núcleo del medidor abierto a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6Si hay algún cambio en el pin, consulte la etiqueta del producto.
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
