Los procesos de soldadura de diafragma de sensores de presión piezorresistivos de silicio de 19 mm garantizan el rendimiento

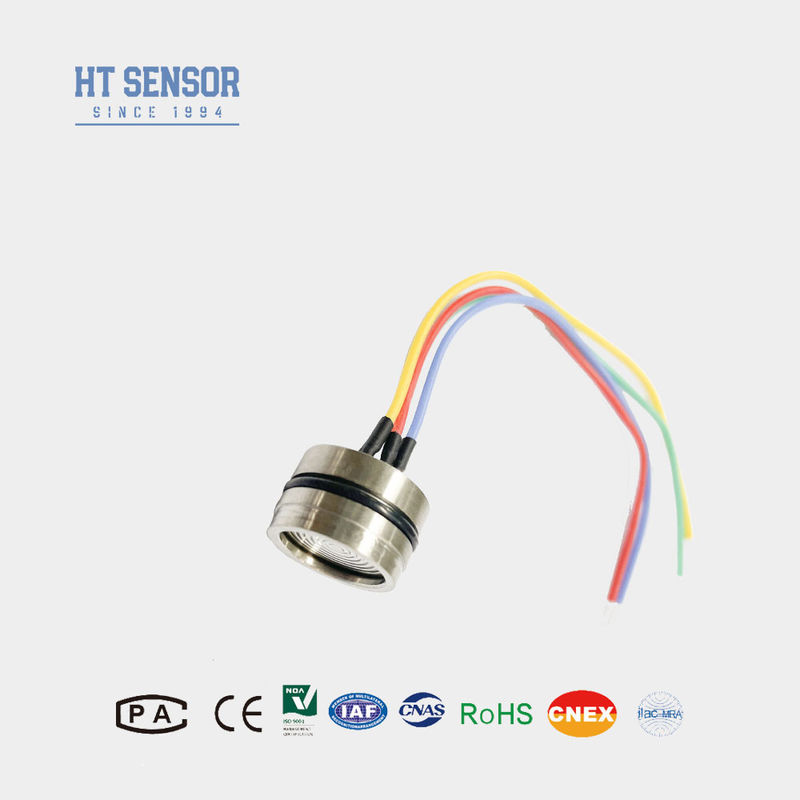

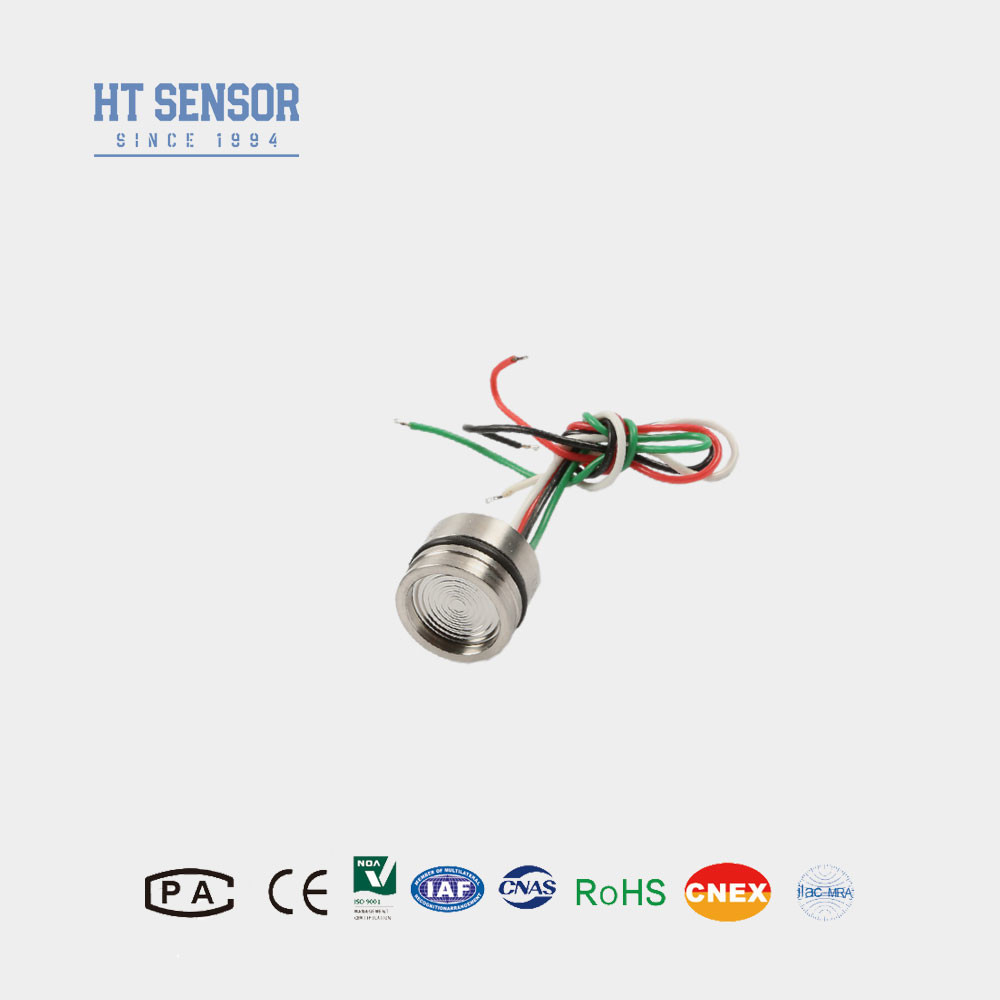

HT19 Presión de silicio Sensor
Introducción del sensor de presión de silicio lleno de aceite:
- El sensor incorpora un chip de presión de silicio de alta estabilidad y alta precisión de grado internacional.
- Se implementan algoritmos sofisticados de compensación de temperatura para ofrecer mediciones precisas y confiables en un amplio rango de temperaturas de funcionamiento.
- Aprovechando más de 30 años de experiencia en desarrollo y fabricación, el sensor se somete a rigurosos procesos de control de calidad para garantizar una fiabilidad y un rendimiento excepcionales.
- La excelente estabilidad y capacidades del producto le han valido el reconocimiento y la confianza generalizados de los usuarios de todo el mundo.
- Estas descripciones optimizadas resaltan el diseño avanzado, la ingeniería de precisión y las rigurosas medidas de control de calidad que contribuyen al rendimiento y la fiabilidad excepcionales del sensor de presión de silicio piezorresistivo HT19.
Características del producto de sensor de presión de silicio lleno de aceite:
- Amplio rango de medición: 0~10KPa~100Mpa
- Elemento sensor de silicio piezorresistivo
- Diafragma completo 316LSS, titanio completo o Hastelloy
- Montaje con junta tórica
- Alta precisión y estabilidad.
Aplicaciones del sensor de presión de silicio lleno de aceite:
- Medición de la presión de gas y líquido
- Explotación petrolera
- Suministro de agua, suministro de calor de la ciudad
- Sistema de control de procesos
- Inspección de aviación y navegación
- Presión hidráulica
Datos eléctricos del sensor de presión de silicio
- Suministro: 1,5 mADC
- Impedancia de entrada: 3KΩ~6KΩ
- Impedancia de salida: 2,5KΩ~6KΩ
- Resistencia de aislamiento: ≥100MΩ/50VDC
- Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
- Medio compatible: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio lleno de aceite
| Parámetros de rendimiento: |
| Rango de medición |
Manómetro (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absoluto (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Sellado (S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Típ. |
Máx. |
Unidad |
| Linealidad |
±0,15 |
±0,3 |
%F.S |
| Repetibilidad |
0,05 |
0,1 |
%F.S |
| Histéresis |
0,05 |
0,1 |
%F.S |
| Salida de desplazamiento cero |
0±1 |
0±2 |
mV |
| Salida a escala completa |
≤20KPa |
50±10 |
50±30 |
mV |
| ≥35kPa |
100±10 |
100±30 |
mV |
| Deriva de temperatura de desplazamiento cero |
≤20KPa |
±1 |
±2 |
%F.S |
| ≥35kPa |
±0,5 |
±1 |
%F.S |
| Deriva de temperatura a escala completa |
≤20KPa |
±1 |
±2 |
%F.S |
| ≥35kPa |
±0,5 |
±1 |
%F.S |
| Temperatura compensada |
≤20KPa |
0～50 |
℃ |
| ≥35kPa |
0～70 |
℃ |
| Temperatura de funcionamiento |
-20～80 |
℃ |
| Temperatura de almacenamiento |
-40～125 |
℃ |
| Sobrecarga admisible |
Tome el valor más pequeño entre 3 veces la escala completa o 120MPa |
|
| Presión de ruptura |
5X la escala completa |
|
| Estabilidad a largo plazo |
0,2 % |
F.S/Año |
| Material del diafragma |
316L |
|
| Resistencia de aislamiento |
≥200MΩ 100VDC |
|
| Vibración |
Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz |
|
| Choque |
100g, 11ms |
|
| Tiempo de respuesta |
≤1ms |
|
| Junta tórica |
Caucho de nitrilo o caucho de flúor |
|
| Medio de llenado |
Aceite de silicona |
|
| Peso |
～28g |
|
| Los parámetros se prueban en las siguientes condiciones: Corriente constante de 1,5 mA y temperatura ambiente de 25°C |
Dimensión
NOTA:
1. Durante el montaje, preste atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad requerida.
2. Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3. Si el medio bajo prueba es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar la deformación o la perforación del diafragma y dañar el núcleo.
5. Mantenga el puerto de presión del núcleo del manómetro abierto a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del manómetro.
6. Si hay algún cambio en el pin, consulte la etiqueta del producto real.
