Sensor de presión de aire seco con tecnología de encapsulación TO8 para aplicaciones aeroespaciales
Product Details
| Modelo No.: | HT12 | Tipo de hilo: | TO8 |
|---|---|---|---|
| Tipo de cableado: | De las partidas de las partidas 1 y 2 | Medio de medición: | aire gaseoso seco |
| Rango: | 0-10kpa~200kpa | Producción: | Señal analógica |
| Fuerza: | 1,5A | Código Hs: | 9026209090 |
| Para: | Sensor de presión | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión de silicio personalizable,Sensor de presión de encapsulación de silicio TO8,Sensor de presión de silicio para la industria aeroespacial |
||
Product Description

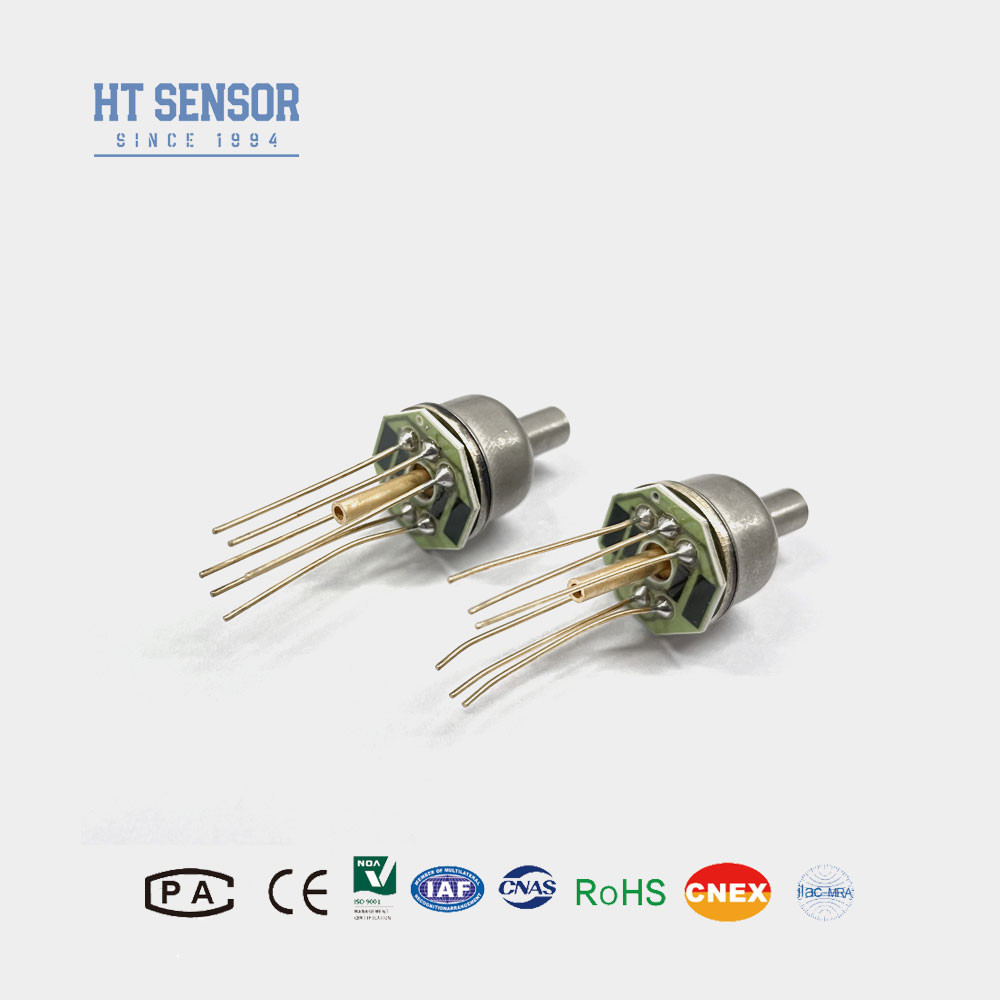

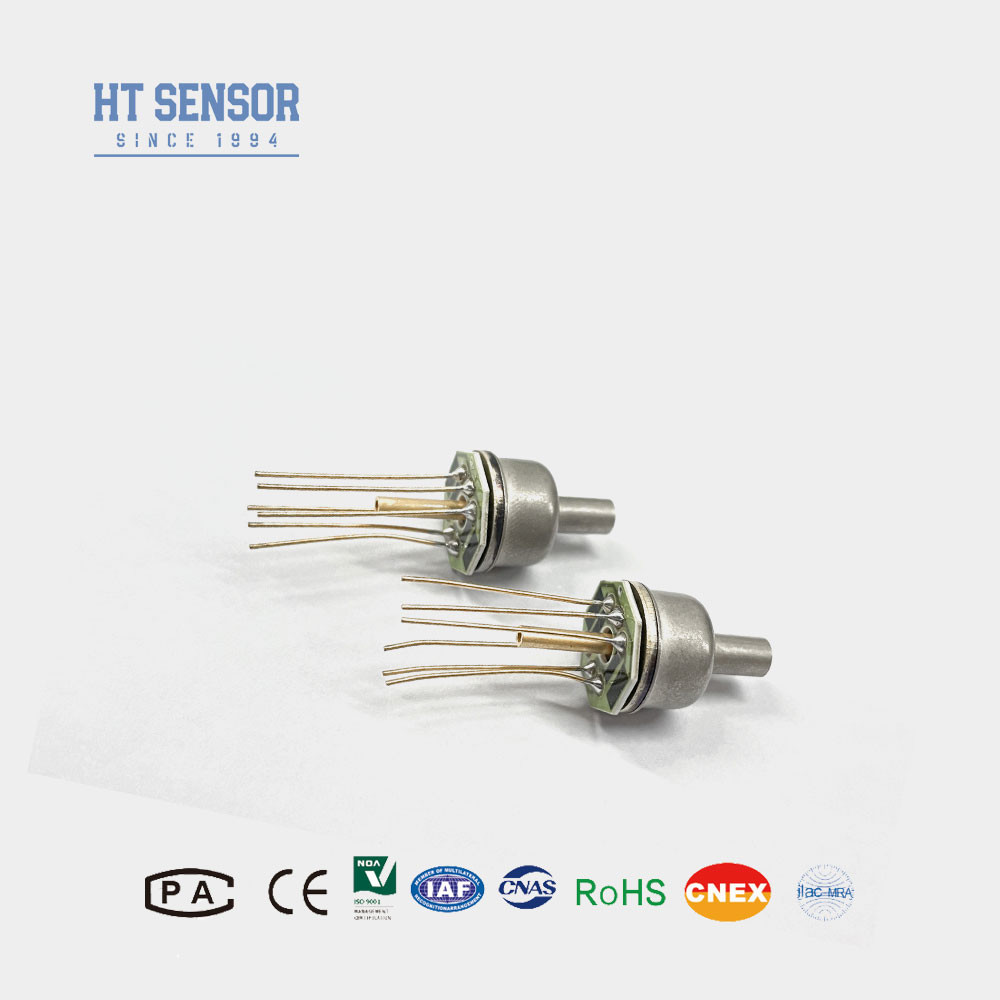

Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable empaquetado con tecnología de envasado TO8 avanzada.El núcleo no lleno de aceite elimina los errores de perfil y mejora significativamente la estabilidad del pequeño rango, por lo que es particularmente eficaz para medir la presión de los gases secos no corrosivos.
Características del producto del sensor de presión de silicio:- El rango de medición es amplio de 0 a 10KPa a 2Mpa.
- Alta fiabilidad, buena estabilidad.
- Tecnología de encapsulación TO8.
- Aplicaciones aeroespaciales.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
- Se midió la presión del gas seco no corrosivo.
- El sistema de control neumático aplicaciones médicas de la ingeniería biomédica.
- Control de aire acondicionado.
- Aviación aeroespacial relacionada con el propósito del experimento.
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Alcance con TO8 | Se aplicarán las siguientes medidas: | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| Linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| La histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | ||||||
| Proyecto de construcción | |
| Dimensión | |
| Conexión eléctrica y compensación |
|
|
| Consejos para ordenar |
1. Preste mucha atención a la alineación y ajuste entre el núcleo del sensor y la carcasa durante el montaje para garantizar la estanqueidad del aire requerida.
2Mantenga una correcta alineación vertical y aplique una presión uniforme durante el montaje para evitar atascos o daños en la placa de compensación.
3Mantenga el conducto de aire del núcleo del sensor de presión conectado a la atmósfera y evite que el agua, la humedad o los medios corrosivos entren en las cámaras de presión positiva y negativa.
4En caso de que se produzcan cambios en los cables de los pines, consulte la etiqueta fijada en el núcleo para una identificación precisa.
| Empresa |
| Pregunta y respuesta |
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
