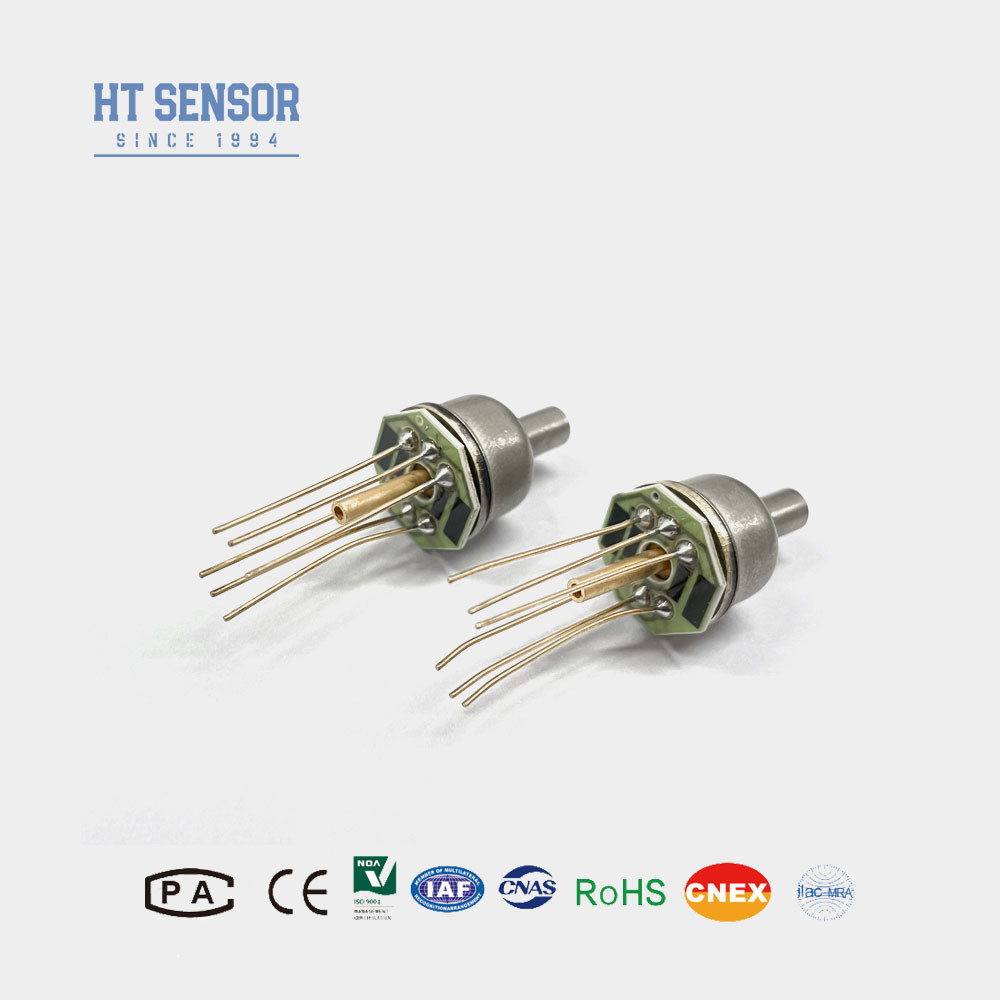

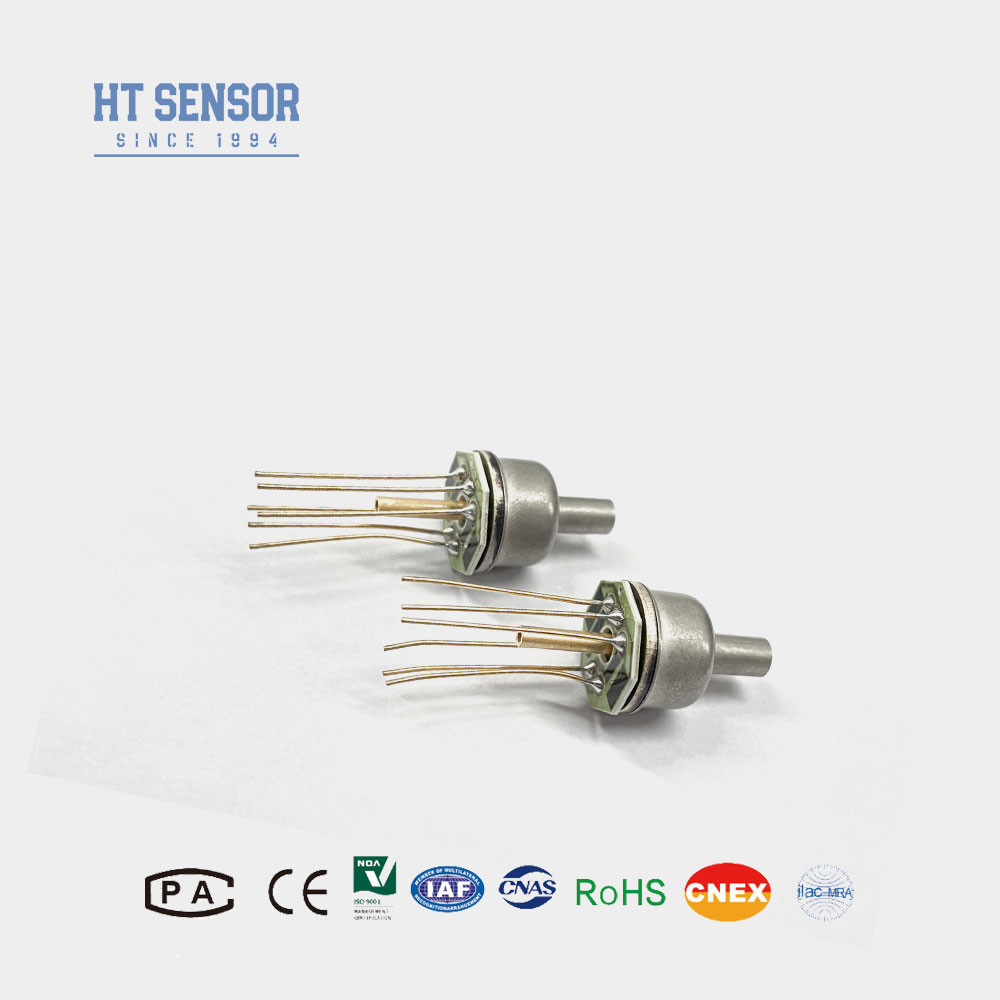

Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales

TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: HT12
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: HT12 Tipo de hilo: TO8
Tipo de cableado: De las partidas de las partidas 1 y 2 Mediano de medición: aire gaseoso seco
Rango de acción: 0-10kpa~200kpa Producción: Señal analógica
El poder: 1.5 mA Código del SH: 9026209090
Para: Sensor de presión Personalización: Disponible para OEM y ODM
Resaltar:

Sensor de presión de silicio personalizable

,

Sensor de presión de encapsulación de silicio TO8

,

Sensor de presión de silicio para la industria aeroespacial

Descripción de producto

Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales

H2O y H3OSensor de presión piezoresistivo de silicio
Introducción del sensor de presión de silicio:

El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable empaquetado con tecnología de envasado TO8 avanzada.El núcleo no lleno de aceite elimina los errores de perfil y mejora significativamente la estabilidad del pequeño rango, por lo que es particularmente eficaz para medir la presión de los gases secos no corrosivos.

Características del producto del sensor de presión de silicio:
  1. El rango de medición es amplio de 0 a 10KPa a 2Mpa.
  2. Alta fiabilidad, buena estabilidad.
  3. Tecnología de encapsulación TO8.
  4. Aplicaciones aeroespaciales.
Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 0

Aplicacionescon un diámetro de diámetro superior a 20 mm,:
  1. Se midió la presión del gas seco no corrosivo.
  2. El sistema de control neumático aplicaciones médicas de la ingeniería biomédica.
  3. Control de aire acondicionado.
  4. Aviación aeroespacial relacionada con el propósito del experimento.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
  1. Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  2. Impedancia de entrada:3KΩ~6KΩ
  3. Impedancia de salida:2.5KΩ~6KΩ
  4. Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Alcance con TO8 Se aplicarán las siguientes medidas:
Tipo de producto - ¿ Qué es? Unidad
Linealidad ± 015 ± 03 % F.S.
Repetibilidad 0.05 0.1 % F.S.
La histeresis 0.05 0.1 % F.S.
Producción de compensación cero 0 ± 1 0 ± 2 MV
Producción a escala completa No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 4MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 % F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Peso ~ 12,5 g
Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C.
Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 1Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 2
Proyecto de construcción
Dimensión Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 3
Conexión eléctrica y compensación
Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 4



Consejos para ordenar

1. Preste mucha atención a la alineación y ajuste entre el núcleo del sensor y la carcasa durante el montaje para garantizar la estanqueidad del aire requerida.

2Mantenga una correcta alineación vertical y aplique una presión uniforme durante el montaje para evitar atascos o daños en la placa de compensación.

3Mantenga el conducto de aire del núcleo del sensor de presión conectado a la atmósfera y evite que el agua, la humedad o los medios corrosivos entren en las cámaras de presión positiva y negativa.

4En caso de que se produzcan cambios en los cables de los pines, consulte la etiqueta fijada en el núcleo para una identificación precisa.

Empresa
Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 5Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 6

Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 7Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 8Tecnología de encapsulación TO8 Sensor de presión de silicio para aplicaciones aeroespaciales 9

Pregunta y respuesta

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?

R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?

R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.

3P: ¿Cuál es su capacidad de producción?

R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.

4P: ¿Cuál es el plazo de entrega típico?

R: 5 a 8 días laborables para los modelos estándar.

5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?

R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.

6P: ¿Cuál es la garantía de sus productos?

R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
