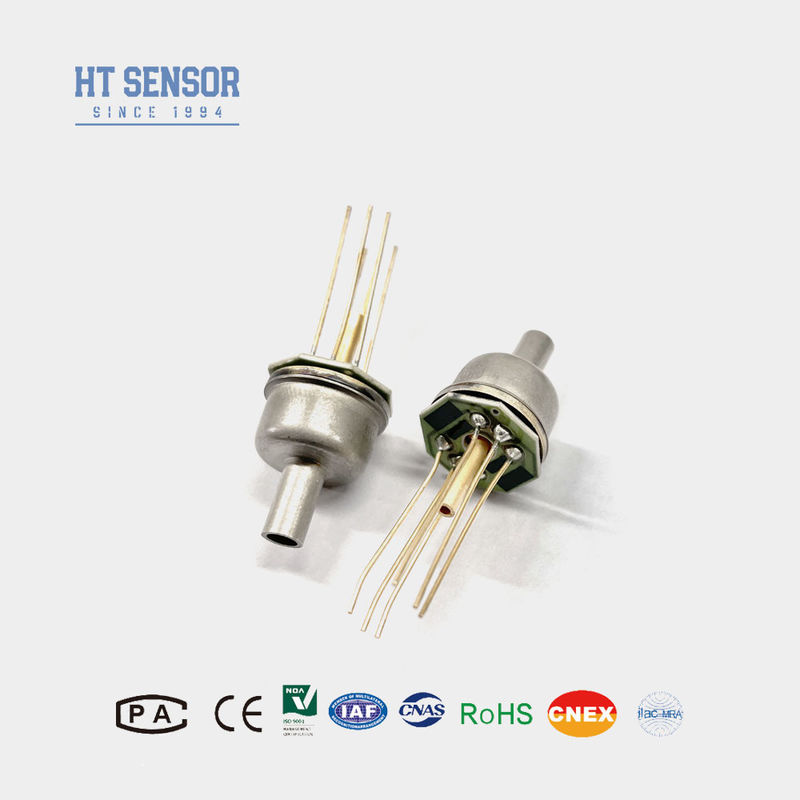

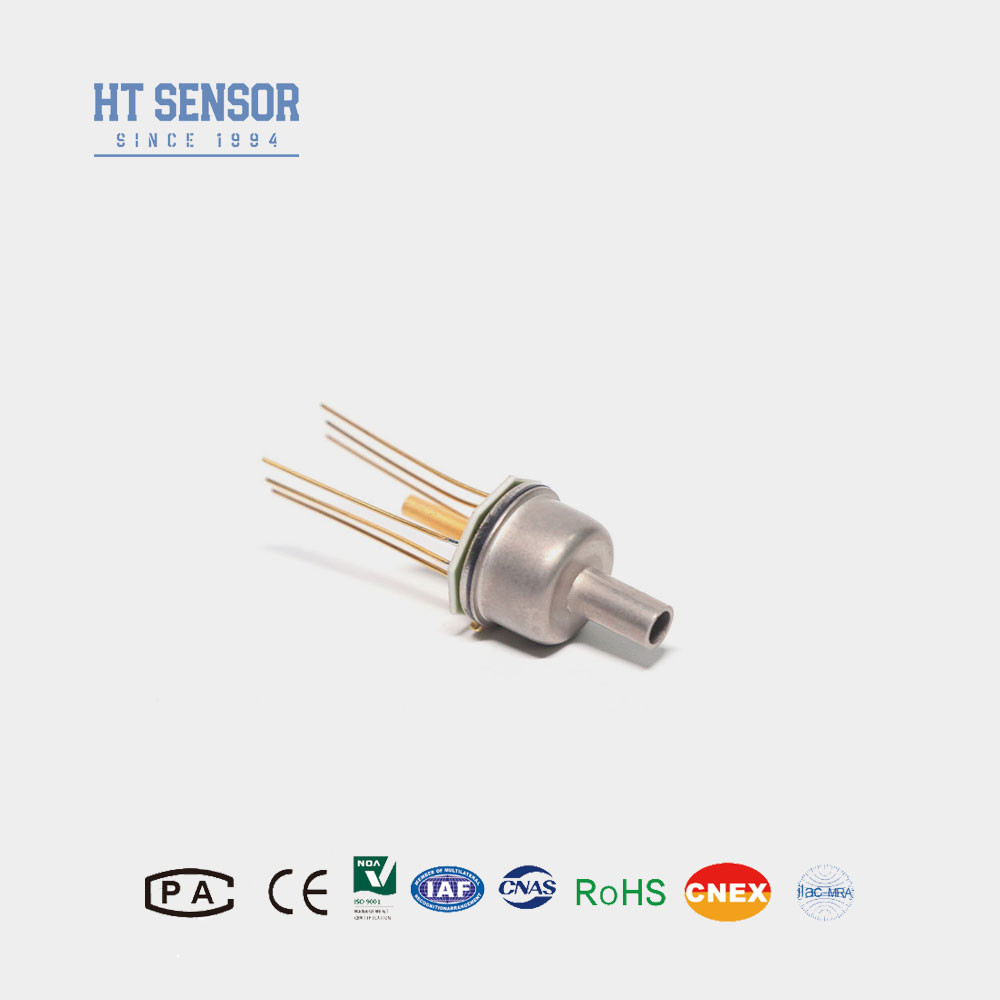

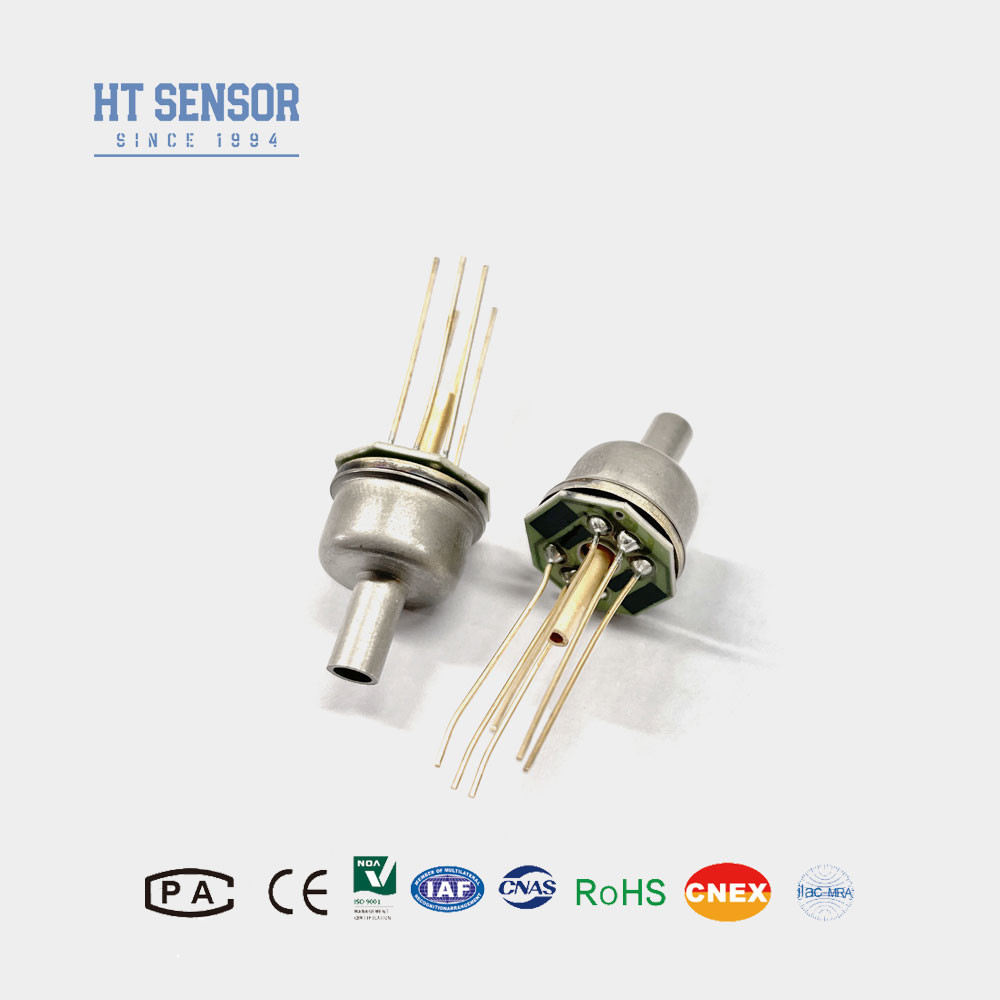

HT12 Sensor de presión de silicio con amplio rango de medición de 0 a 200kpa Sensor para aire seco
Product Details
| Modelo No.: | HT12 | Tipo de hilo: | TO8 |
|---|---|---|---|
| Tipo de cableado: | De las partidas de las partidas 1 y 2 | Medio de medición: | aire gaseoso seco |
| Rango: | Se trata de un sistema de control de velocidad. | Producción: | mv Señales analógicas |
| Fuerza: | 1,5A | Código Hs: | 9026209090 |
| Para: | Sensor de presión | Personalización: | OEM y ODM |
| Resaltar |
Sensor de presión de silicio de 0 a 2Mpa,Sensor de presión de silicio de amplio rango de medición,Sensor de presión de silicio HT12 |
||
Product Description
HT12 Sensor de presión de silicio con amplio rango de medición de 0 a 2Mpa
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable encapsulado utilizando tecnología de envasado TO8 avanzada.La ausencia de un núcleo lleno de aceite elimina los errores de perfil y mejora significativamente la estabilidad del pequeño rango, por lo que es particularmente adecuado para medir la presión de los gases secos y no corrosivos.
Características del producto del sensor de presión de silicio:- El rango de medición es amplio de 0 a 10KPa a 2Mpa.
- Alta fiabilidad, buena estabilidad.
- Tecnología de encapsulación TO8.
- Aplicaciones aeroespaciales.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
- Se midió la presión del gas seco no corrosivo.
- El sistema de control neumático aplicaciones médicas de la ingeniería biomédica.
- Control de aire acondicionado.
- Aviación aeroespacial relacionada con el propósito del experimento.
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Alcance con TO8 | Se aplicarán las siguientes medidas: | |||||
| Tipo de producto | - ¿ Qué? | Unidad | ||||
| Linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| La histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | ||||||
| Proyecto de construcción | |
| Dimensión | |
| Conexión eléctrica y compensación |
|
|
| Consejos para ordenar |
- Asegurar un ajuste preciso entre el núcleo del sensor y la carcasa durante el montaje para lograr el sello hermético requerido.
- Alinear cuidadosamente los componentes verticalmente y aplicar una presión uniforme al ensamblarlos para evitar atascos o daños en la placa de compensación.
- Mantener una conexión abierta entre el conducto de aire del núcleo del sensor de presión y la atmósfera, evitando que el agua, el vapor o las sustancias corrosivas entren en las cámaras de presión positiva y negativa.
- Si se realizan cambios en los cables de los pines, consulte la etiqueta fijada en el núcleo del sensor para identificarlos con precisión.
| Empresa |
| Pregunta y respuesta |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por su alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
