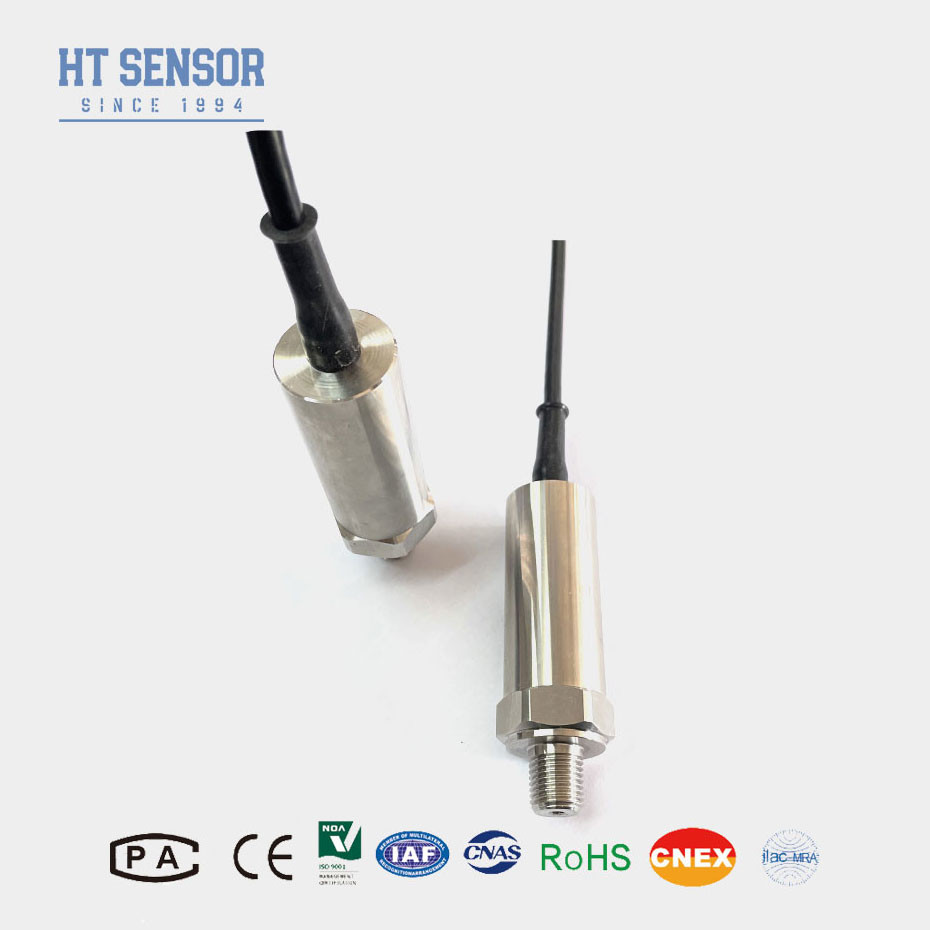

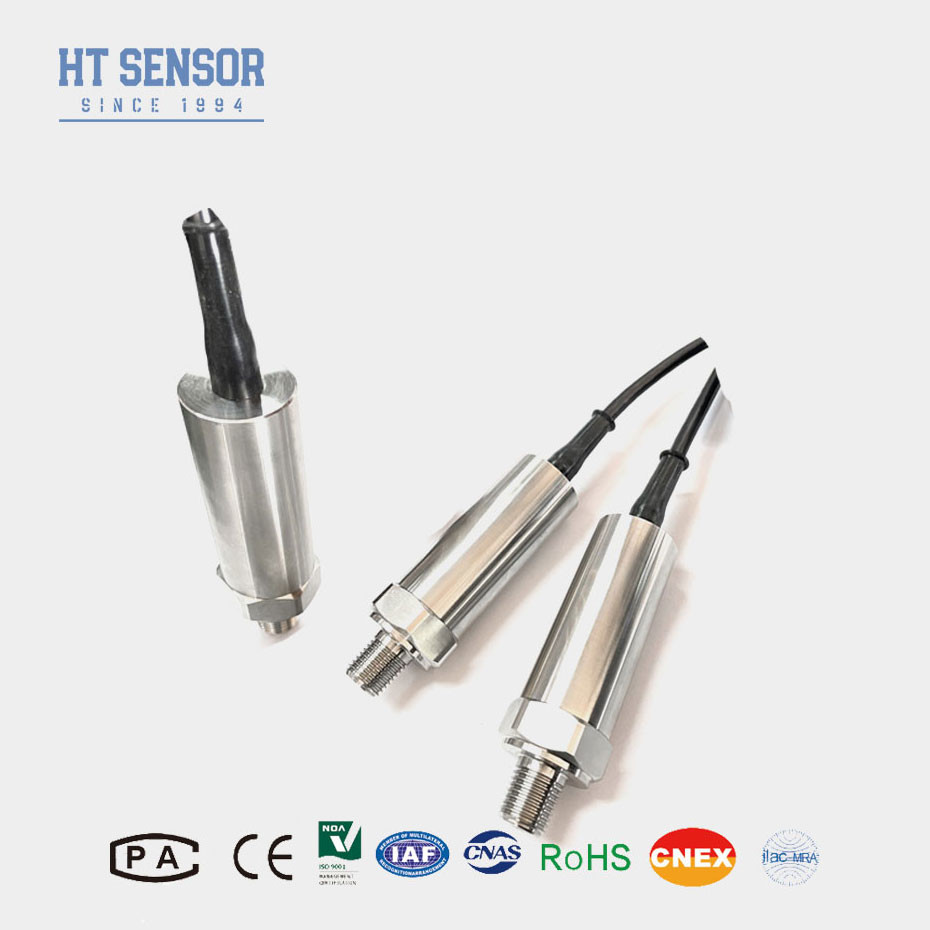

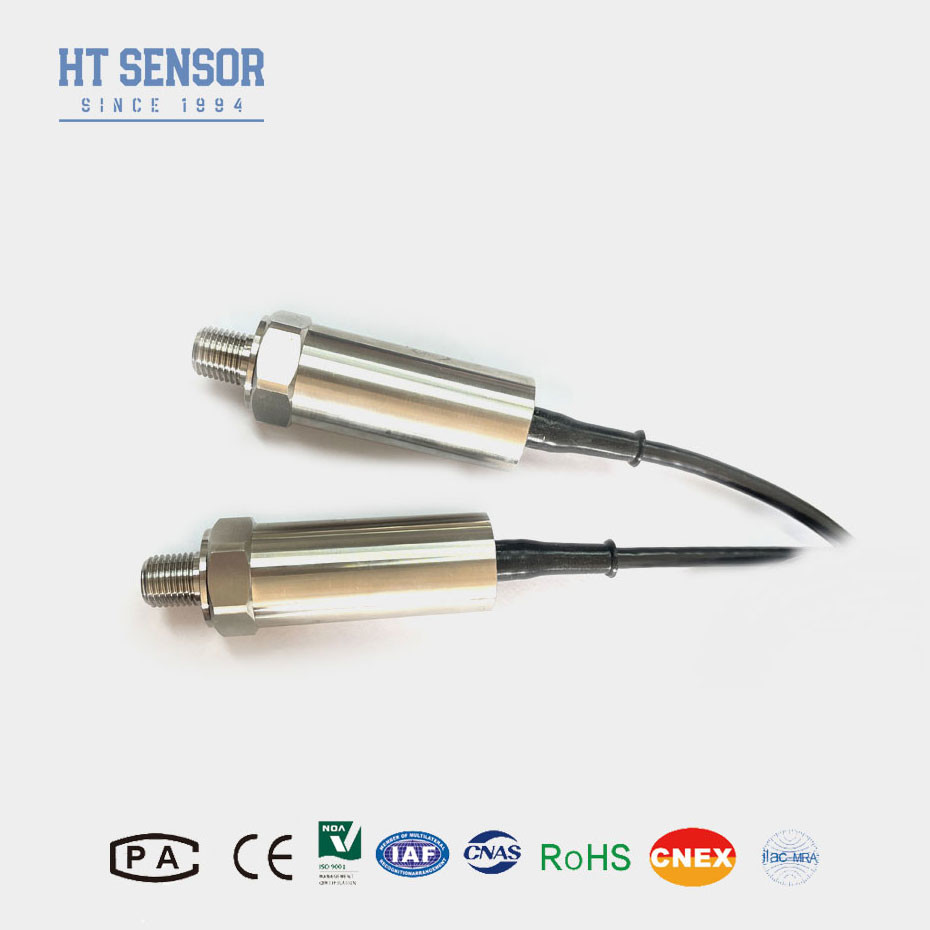

Características del productode un sensor de transmisión de presión:
1Alta precisión: los sensores de presión de silicio difuso ofrecen una alta precisión en la medición de la presión, garantizando resultados precisos y confiables.
2Amplio rango de presiones: son aplicables a una amplia gama de presiones, por lo que son adecuados para diversas aplicaciones industriales y comerciales.
3Tiempo de respuesta rápido: Estos sensores tienen capacidades de respuesta rápida, lo que permite capturar en tiempo real las variaciones de presión y responder oportunamente a los cambios.
4Tamaño compacto: Los sensores de presión de silicio difuso suelen tener tamaños compactos, lo que facilita su integración en diferentes sistemas y aplicaciones.
Aplicacionesde un sensor de transmisión de presión:
1.Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
5Amplio rango.
Parámetros de rendimiento del sensor del transmisor de presión:
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
0.1% FS |
| La histeresis |
0.1% FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex db IIC T6 Gb |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,15 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Las puntas de orden del transmisor de presión |
Al ordenar un transmisor de nivel de líquido sumergible, es importante considerar varios factores para garantizar que el producto seleccionado cumpla con sus requisitos específicos de aplicación.Aquí hay una guía completa para ayudarle a través del proceso de pedido:
1Identifique los niveles máximos y mínimos de líquido que deben medirse y asegúrese de que el transmisor que seleccione pueda medir con precisión dentro de este rango.
2- asegurarse de que los materiales utilizados en el transmisor (por ejemplo, acero inoxidable, PVC, PTFE) son compatibles con el líquido que se mide,especialmente si se trata de sustancias corrosivas o agresivas
3. Seleccione la señal de salida adecuada para su sistema, como 4-20mA, 0-5VDC, o salidas digitales como RS485 o Modbus, para garantizar la compatibilidad con sus sistemas de adquisición o control de datos
4El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto sea inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O..
5La longitud predeterminada del cable es de 1,5 m y hay tres tipos de materiales para elegir. Si no hay instrucciones especiales, no se puede utilizar ningún cable o material de cable de polietileno.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
6En caso de fuerte vibración, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, informe a nuestra empresa e indique en el pedido.
| Guía de pedido del sensor del transmisor de presión |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| Cuadro de datos sobre el coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- No hay nada.1. . .0 ~ 0.01... 100MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5¿Cómo mejora la compensación digital el rendimiento de los transmisores de presión?
R: La compensación digital mejora la precisión al corregir los errores inducidos por la temperatura, las no linealidades y los desplazamientos del sensor.mejora la respuesta dinámica, y mantiene la calibración a lo largo del tiempo, lo que conduce a mediciones fiables y precisas.
6¿Qué certificaciones tienen sus transmisores de presión?
Nuestros transmisores de presión cumplen con varios estándares y certificaciones internacionales, incluidos CE, RoHS e ISO.Se pueden proporcionar certificaciones específicas basadas en el modelo de producto y los requisitos de aplicación.
