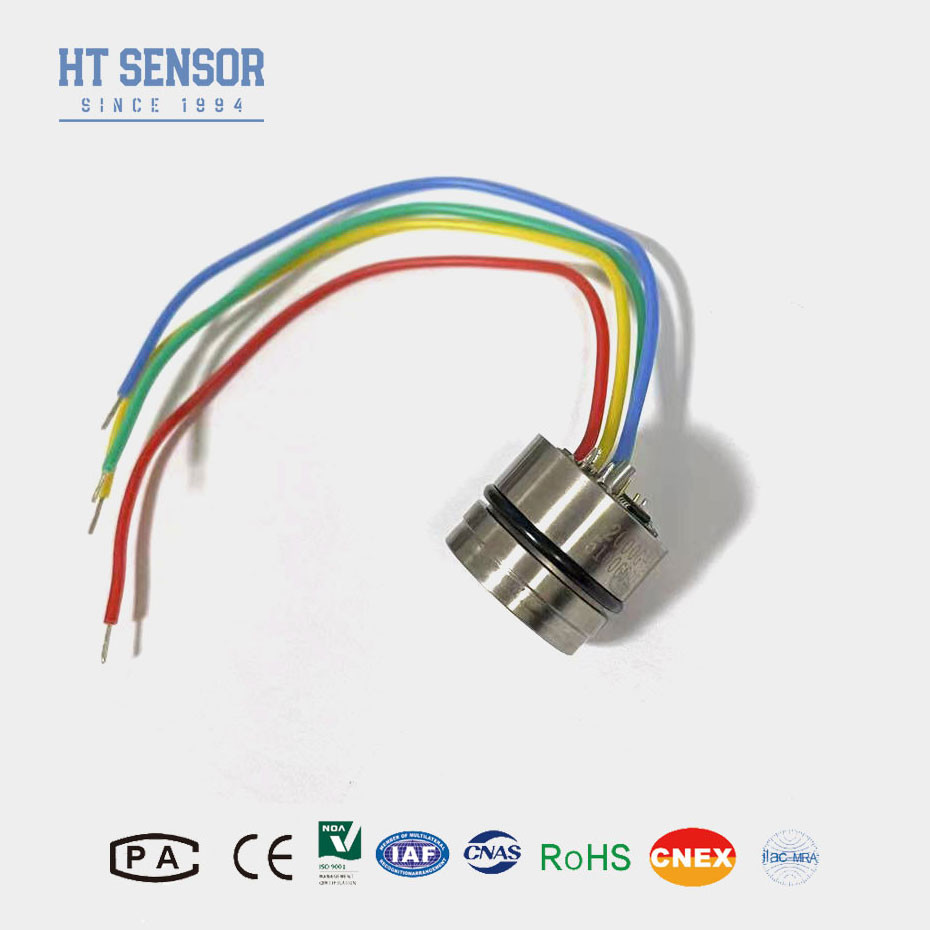

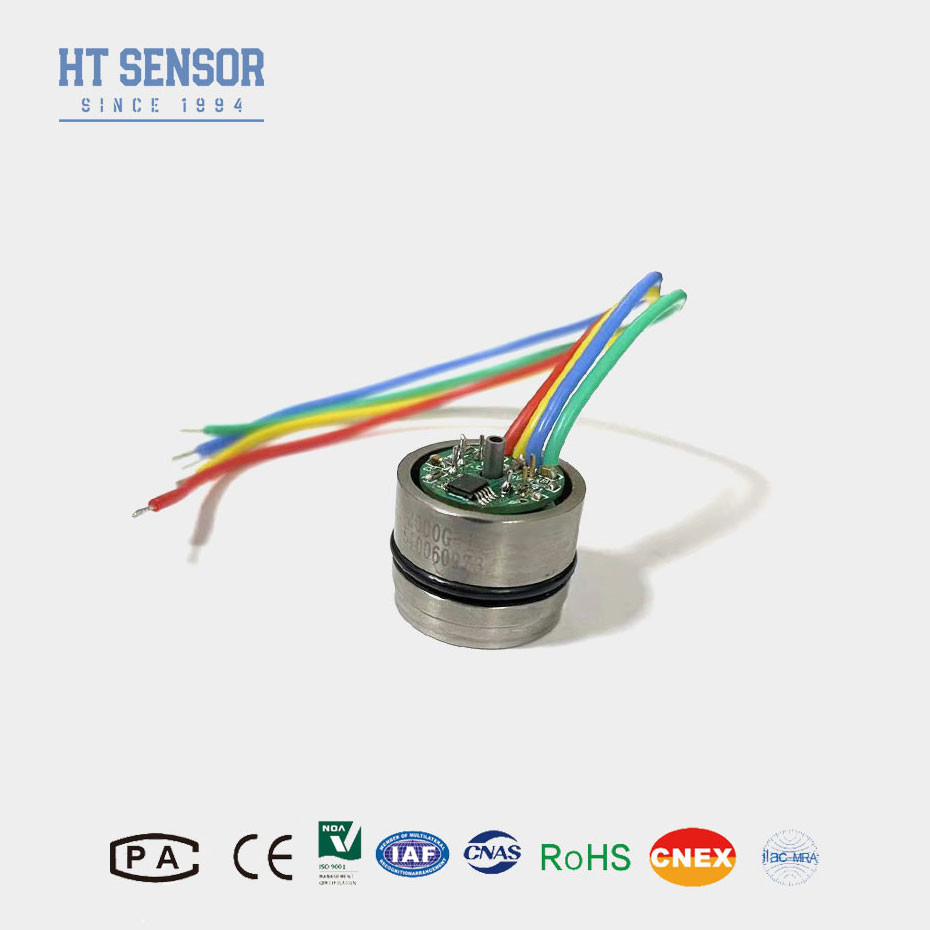

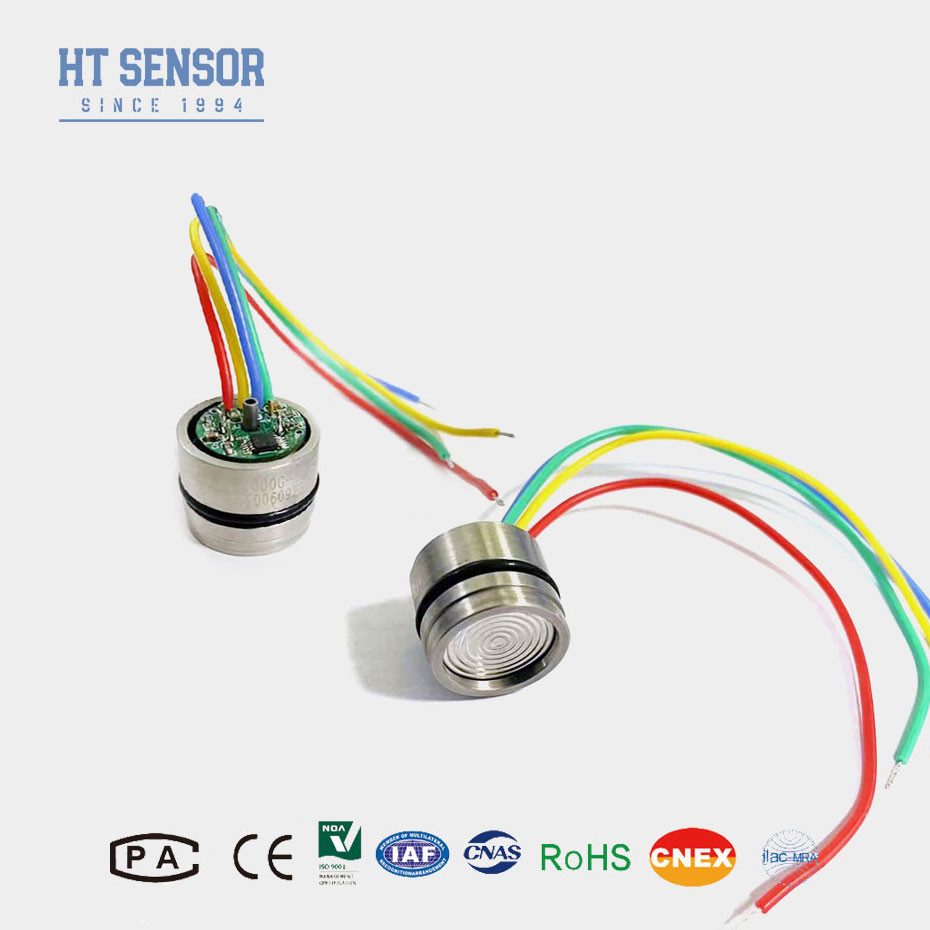

19 mm 1.5mA 100mv Sensor de presión de silicio difuso Transductor de presión piezorresistivo
Product Details
| El material: | Las demás: | rango mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Suministro: | 1.5 mA |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT19 | En alto.: | 12 mm |
| Aceite de oliva: | Silicio de difusión | El hilo: | - No, no lo sé. |
| Resaltar |
Sensor de presión de silicio difuso,1Sensor de presión de silicio de 0,5 mA |
||
Product Description
Sensor de presión de silicio difuso de 19 mm Sensor de presión piezorresistivo
Introducción del sensor de presión de silicio:
HT19 sensor de presión de silicio piezorresistivo, el componente principal es un elemento de detección de silicio difuso de alta estabilidad.El paquete de detección utiliza aceite de silicona para transferir la presión de un diafragma de acero inoxidable 316L al elemento de detección. Cuentan con una variedad de conexiones de presión para permitir el uso en una amplia gama de equipos OEM (fabricante de equipos originales).
aplicaciones en las que se vigilen líquidos o gases corrosivos.
Características del productosensor de presión de silicio:
• las condiciones de trabajoTamaño pequeño
• Tecnología fiable de semiconductores
• Calibrado y compensado por temperatura
• Presiones absolutas y mediciones
• Sensores aislados compatibles con el vacío
• Bajo coste
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
2Sistemas de control de procesos
3Automatización industrial y control de flujo
4Calibradores de presión
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Dimensión
FQA:
1¿Qué es un sensor de presión?
Un sensor de presión es un dispositivo que mide la presión de gases o líquidos.Convierte la presión física en una señal eléctrica que puede ser leída y procesada por sistemas de control o equipos de monitoreo.
2¿Cómo funciona un sensor de presión?
Los sensores de presión funcionan mediante el uso de diferentes tecnologías, tales como piezorresistiva, capacitiva, o piezoeléctricos elementos, para detectar los cambios de presión.causa un cambio en las propiedades físicas del elemento de detección, que luego se convierte en una señal eléctrica proporcional a la presión.
3¿Cuáles son los tipos de sensores de presión?
Sensores de presión piezorresistiva: Utilice el efecto piezorresistivo en materiales como el silicio para medir la presión.
Sensores de presión capacitivos: Miden los cambios en la capacidad causados por la deformación de un diafragma bajo presión.
Sensores de presión piezoeléctricos: Se utilizan materiales que generan una carga eléctrica en respuesta a la tensión mecánica aplicada.
Sensores ópticos de presión: Utilizan la modulación de la luz para medir los cambios de presión.
Sensores de presión resonante: Miden la presión detectando cambios en la frecuencia de resonancia de un elemento de detección.
4¿Cuál es la diferencia entre los sensores de presión absoluta, gauge y diferencial?
Sensores de presión absoluta: Miden la presión en relación con un vacío perfecto.
Sensores de presión de medición: Miden la presión relativa a la presión atmosférica.
Sensores de presión diferencial: Miden la diferencia entre dos puntos de presión.
5¿Qué factores debo tener en cuenta al seleccionar un sensor de presión?
