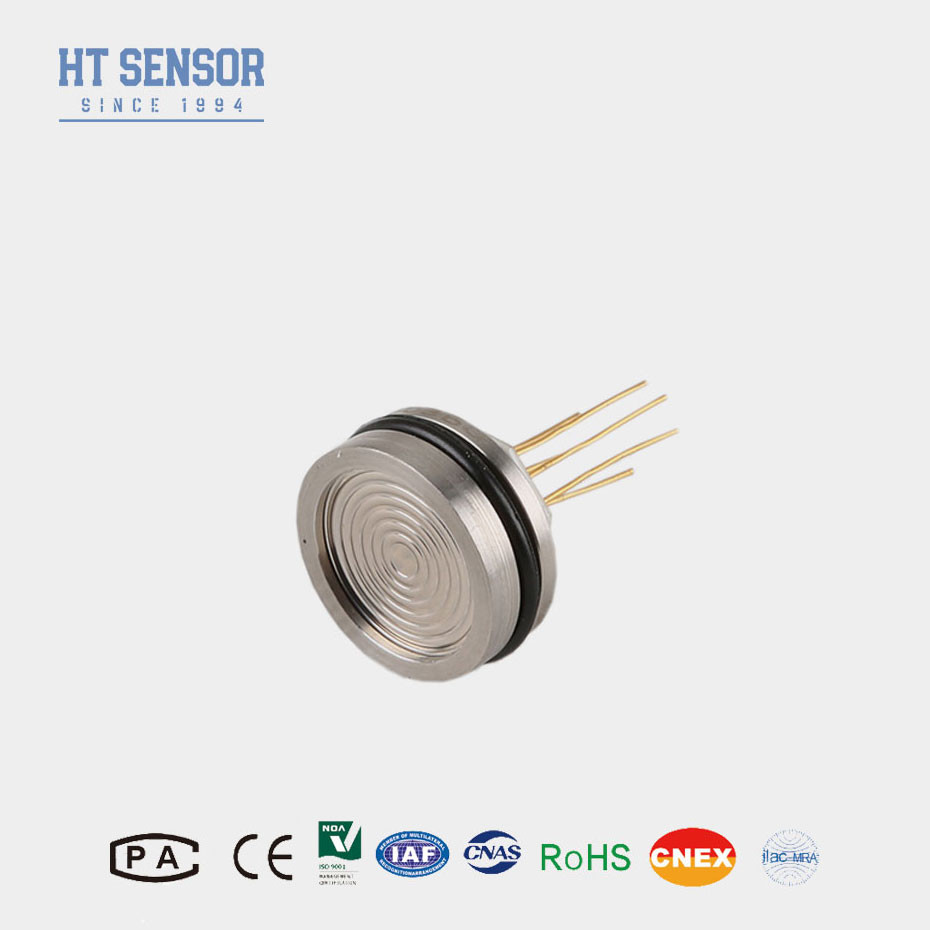

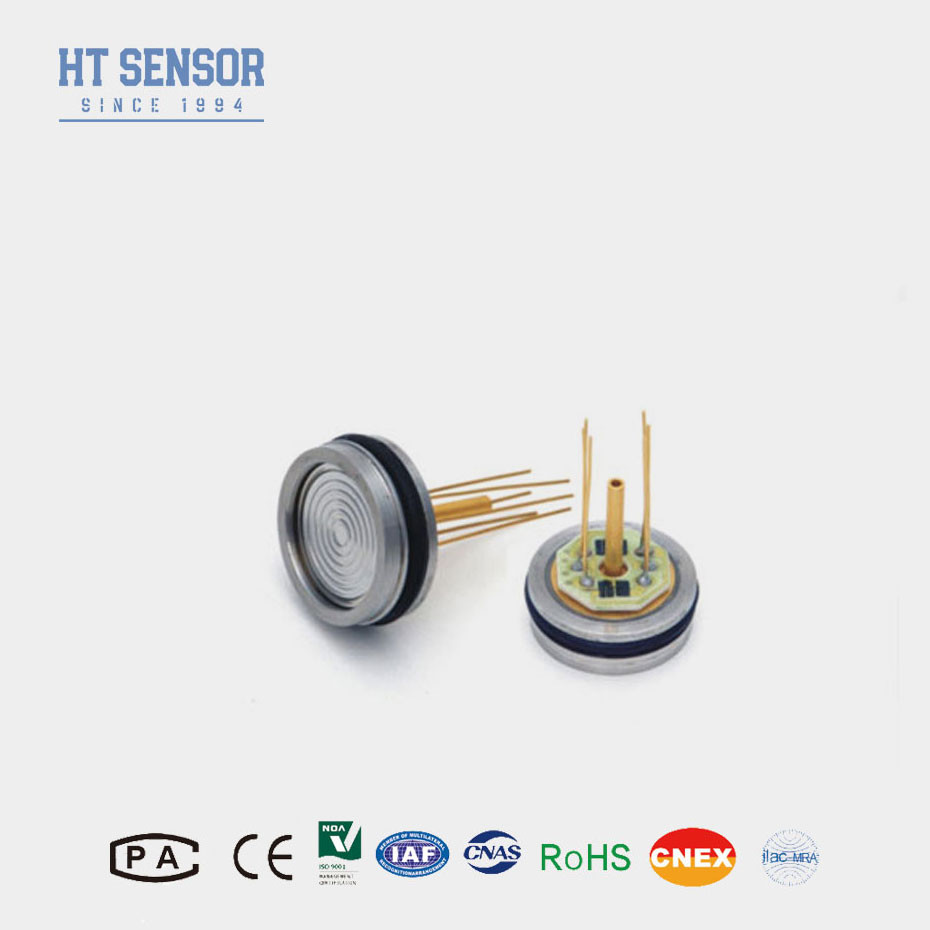

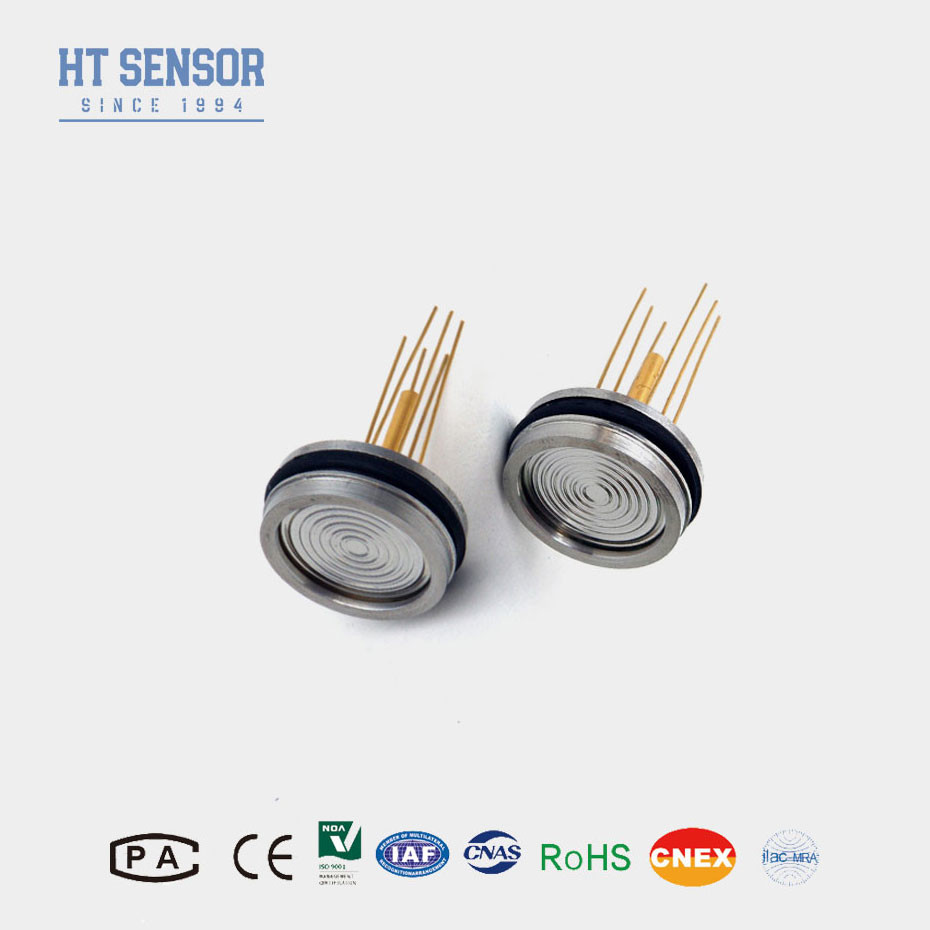

Sensor de presión piezoresistivo de silicio HT26 de alta estabilidad con elemento de silicio difuso
Product Details
| El material: | Las demás: | rango mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Suministro: | 1.5 mA |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT26 | En alto.: | 11.2m m |
| Aceite de oliva: | Silicio de difusión | El hilo: | - No, no lo sé. |
| Resaltar |
Sensor de presión de elementos de silicio difuso,Sensor de presión muy estable,HT26 Sensor de presión piezoresistivo de silicio |
||
Product Description
HT26 Sensor de presión de silicio difuso Sensor de presión piezorresistivo
Introducción del sensor de presión de silicio:
El núcleo del sensor de presión piezorresistivo de silicio HT26 es un elemento de silicio difuso altamente estable.La presión diferencial del medio medido se transmite al diafragma de silicio a través de un diafragma aislante de 316L y aceite de silicio sellado.Utiliza el efecto piezorresistivo del silicio difuso para medir la presión de líquidos y gases.haciendo que sea fácil de instalarSe ofrece en un paquete soldable o con una variedad de accesorios roscados como 1/4 y 1/8NPT, 1/4BSP, así como accesorios de proceso personalizados.
Características del productosensor de presión de silicio:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como titanio y Hastelloy para el diafragma
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero
corrección
3Excepcional fiabilidad, repetibilidad y estabilidad
4. Alturas de 7 mm, personalizables
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Apto para medir la presión de gases y líquidos no corrosivos con compatibilidad con acero inoxidable 316L
2Aplicado en diversos sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología
3Se utiliza en las industrias marítima y de aviación.
4.Apto para sistemas de control hidráulico y neumático
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Conexión eléctrica y compensación
FQA:
1P: ¿Cuáles son las características de su sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
