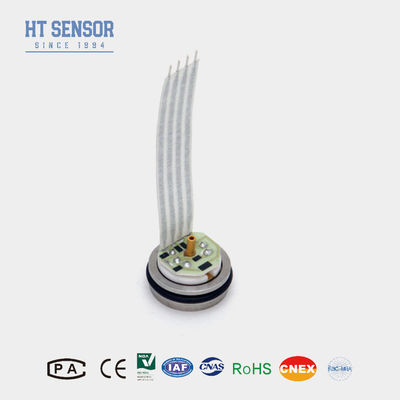

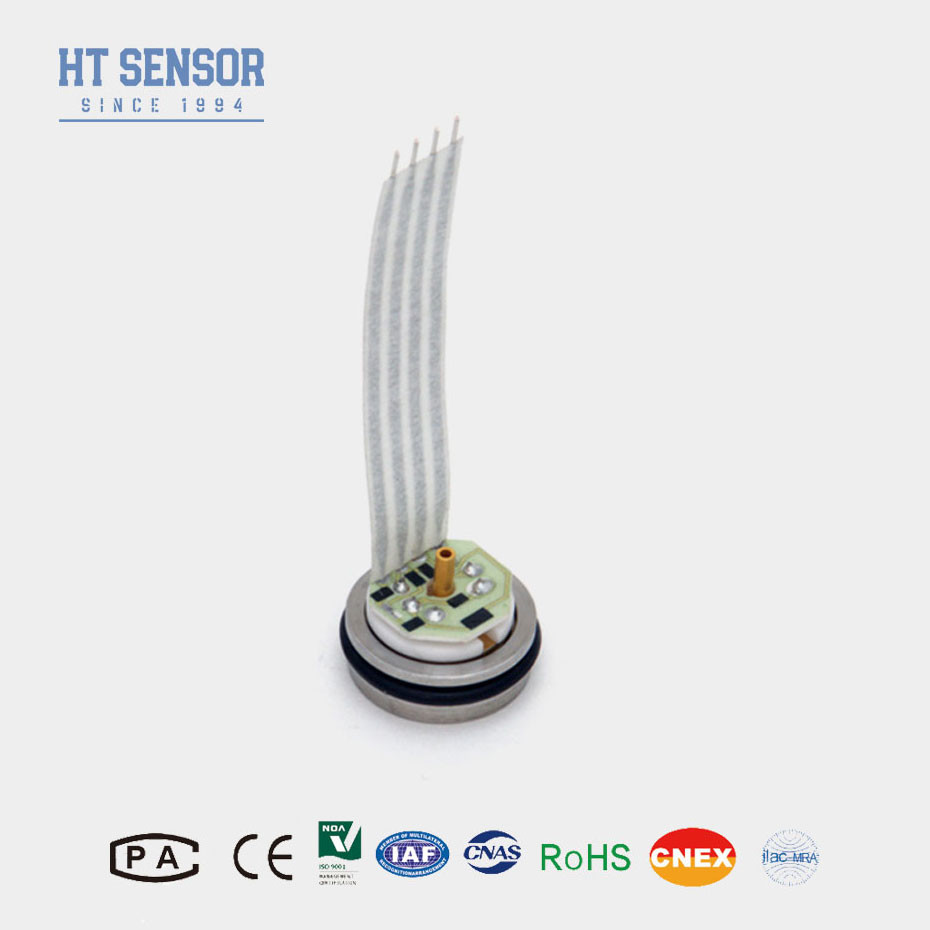

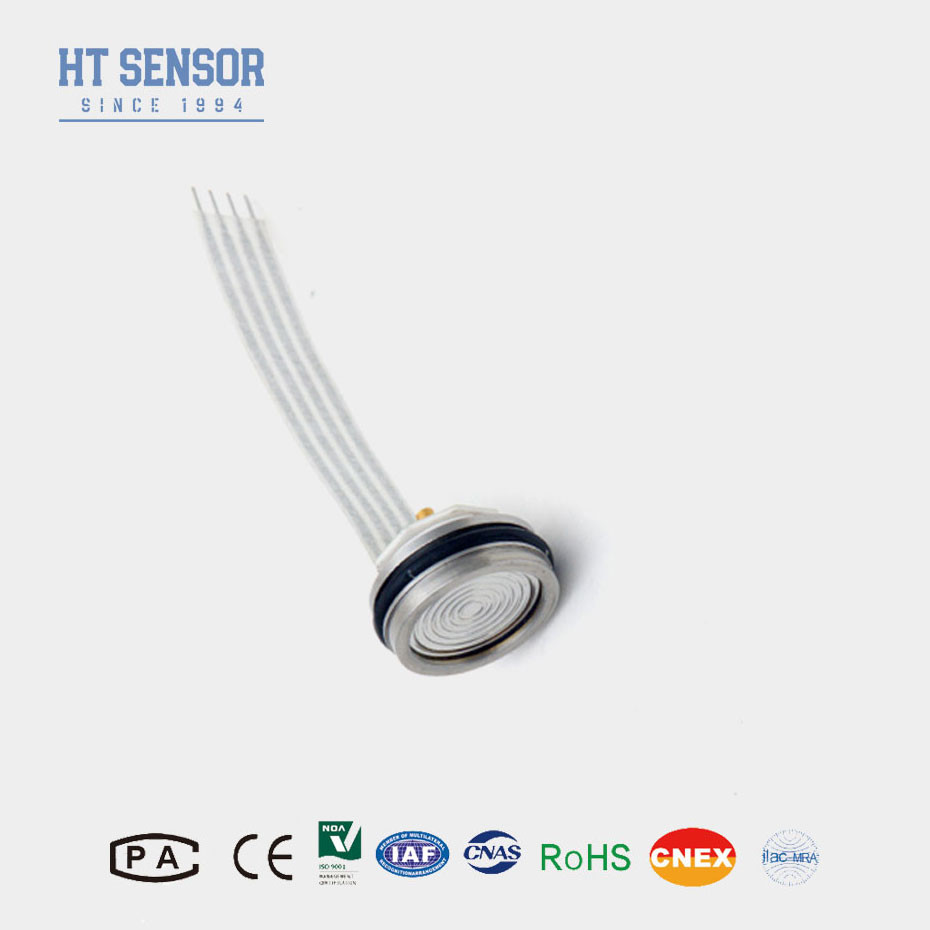

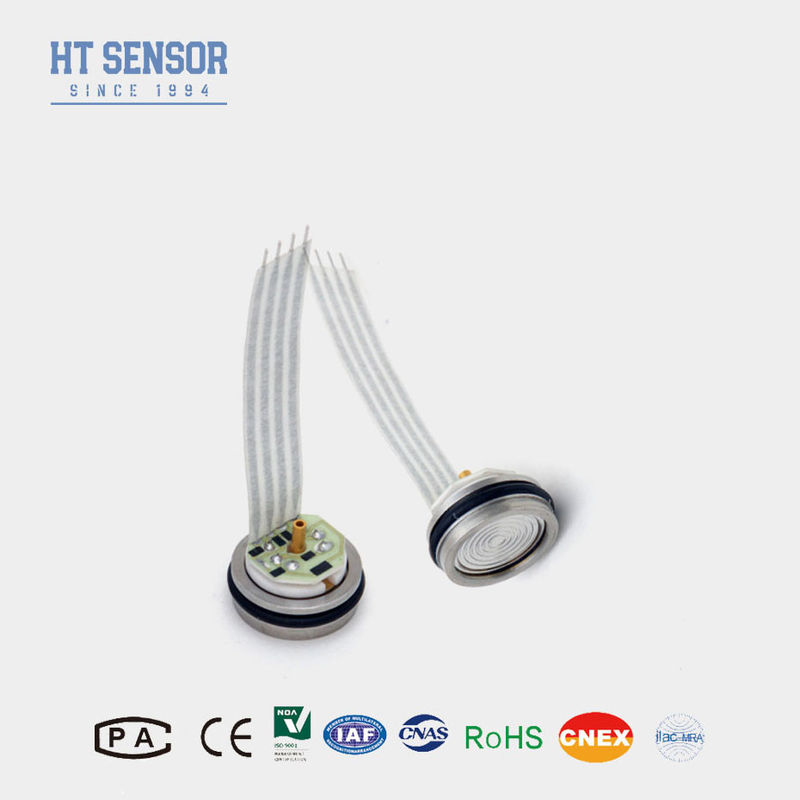

HT26 1.5mA Sensor de presión piezoresistivo de silicio de 100mv con alambre de silicona seleccionable de cuatro colores
Product Details
| El material: | Las demás: | rango mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Suministro: | 1.5 mA |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT26 | En alto.: | 11.2m m |
| Aceite de oliva: | Silicio de difusión | El hilo: | - No, no lo sé. |
| Resaltar |
1Sensor de presión piezoresistiva de silicio de 0,5 mA |
||
Product Description
HT26 Sensor de presión de silicio difuso Sensor de presión piezorresistivo
Introducción del sensor de presión de silicio:
El núcleo del sensor de presión piezorresistivo de silicio HT26 es un elemento de silicio difuso altamente estable.sensor de presión de silicio piezoresistivo envasado en una carcasa de acero inoxidable de 316LEl HT26 compensado se ofrece en un paquete soldable o con una variedad de accesorios roscados como 1/4 y 1/8NPT, 1/4BSP, así como accesorios de proceso personalizados.
Características del productosensor de presión de silicio:
1.Pequeño perfil
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero
corrección
3Excepcional fiabilidad, repetibilidad y estabilidad
4. Alturas de 7 mm, personalizables
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Tratamiento de aguas y aguas residuales: Monitoreo de los niveles en los tanques, pozos y embalses.
2Procesamiento químico: medición de los niveles de diversos productos químicos en los tanques de almacenamiento.
3.Tanques industriales: adecuados para el control del nivel de combustible, aceite y otros líquidos.
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Conexión eléctrica y compensación
