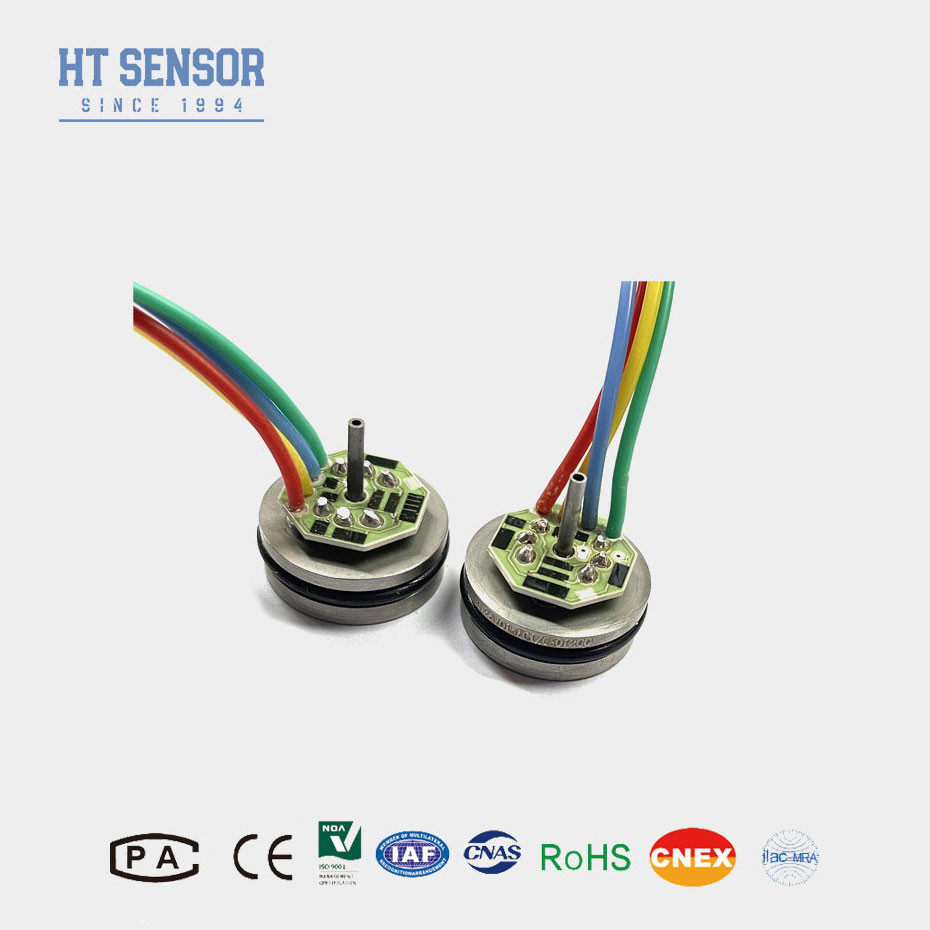

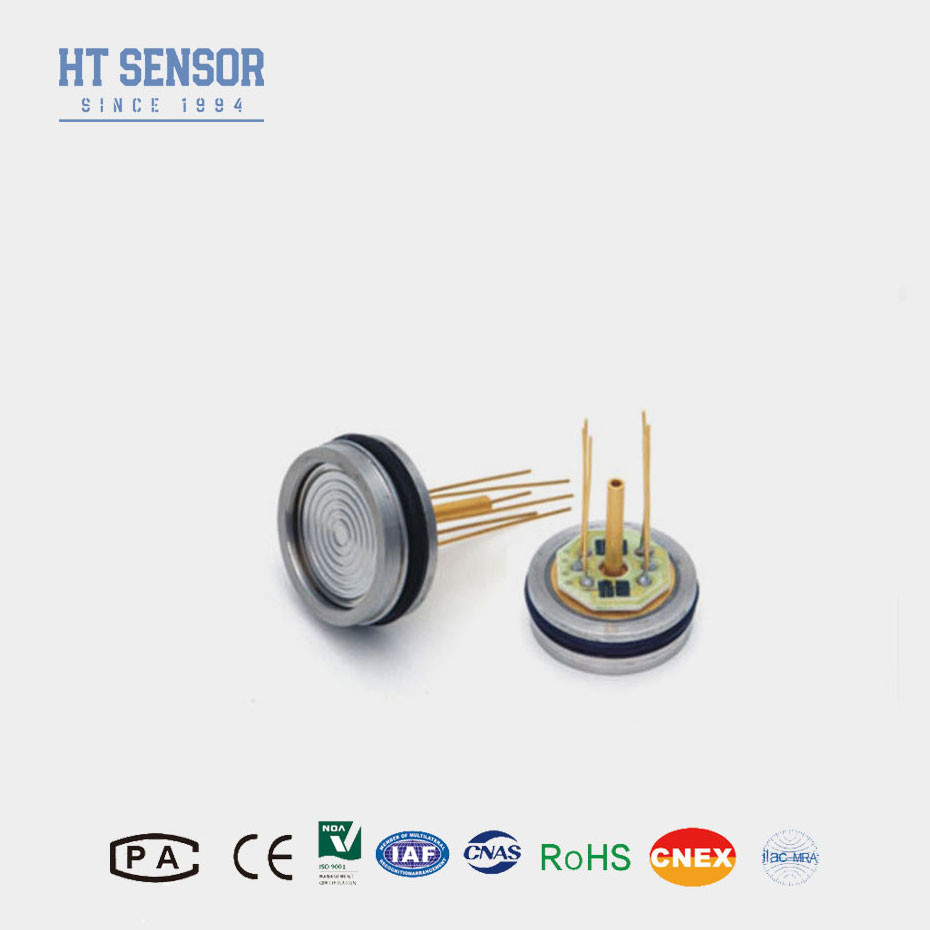

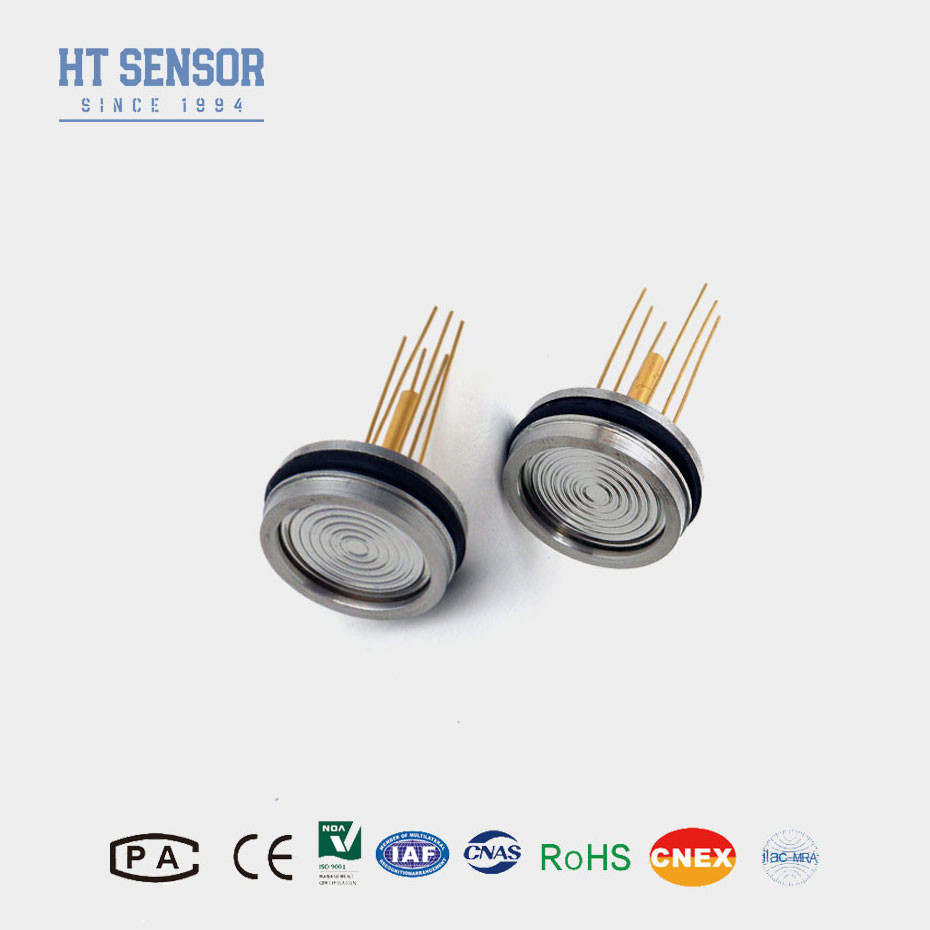

HT26 Sensor de presión piezoresistivo de silicio de 100mv con elemento de silicio difuso altamente estable
Product Details
| El material: | Las demás: | rango mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Suministro: | 1.5 mA |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT26 | En alto.: | 11.2m m |
| Aceite de oliva: | Silicio de difusión | El hilo: | - No, no lo sé. |
| Resaltar |
Sensor de presión piezoresistiva de silicio de 100mv,sensor de presión piezoresistiva de elemento de silicio difuso |
||
Product Description
HT26 Sensor de presión de silicio difuso Sensor de presión piezorresistivo
Introducción del sensor de presión de silicio:
El núcleo del sensor de presión piezorresistivo de silicio HT26 es un elemento de silicio difuso altamente estable.sensor de presión de silicio piezoresistivo envasado en una carcasa de acero inoxidable de 316LEl HT26 compensado se ofrece en un paquete soldable o con una variedad de accesorios roscados como 1/4 y 1/8NPT, 1/4BSP, así como accesorios de proceso personalizados.
Características del productosensor de presión de silicio:
1.Pequeño perfil
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero
corrección
3Excepcional fiabilidad, repetibilidad y estabilidad
4. Alturas de 7 mm, personalizables
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1.Instrumentos médicos
2.Control de procesos
3.Mediciones de aguas dulces y residuas
4.Medición del gas en vacío parcial
5Sistemas de nivel de tanque (RV e industrial)
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:
1. Parámetro superior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
2. Medido en vacío para el absoluto (A), ambiente para el indicador (G).
3Mejor en línea recta.
4. sobre el intervalo de temperatura compensado con respecto a 25°C.
5. Resistencia a la carga para reducir los errores de medición debidos a la carga de salida.
6 La presión máxima que puede aplicarse a un transductor sin romper el elemento de detección o el transductor.
Conexión eléctrica y compensación
FQA:
1P: ¿Cuáles son las características de su sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 12 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC siempre está disponible.
