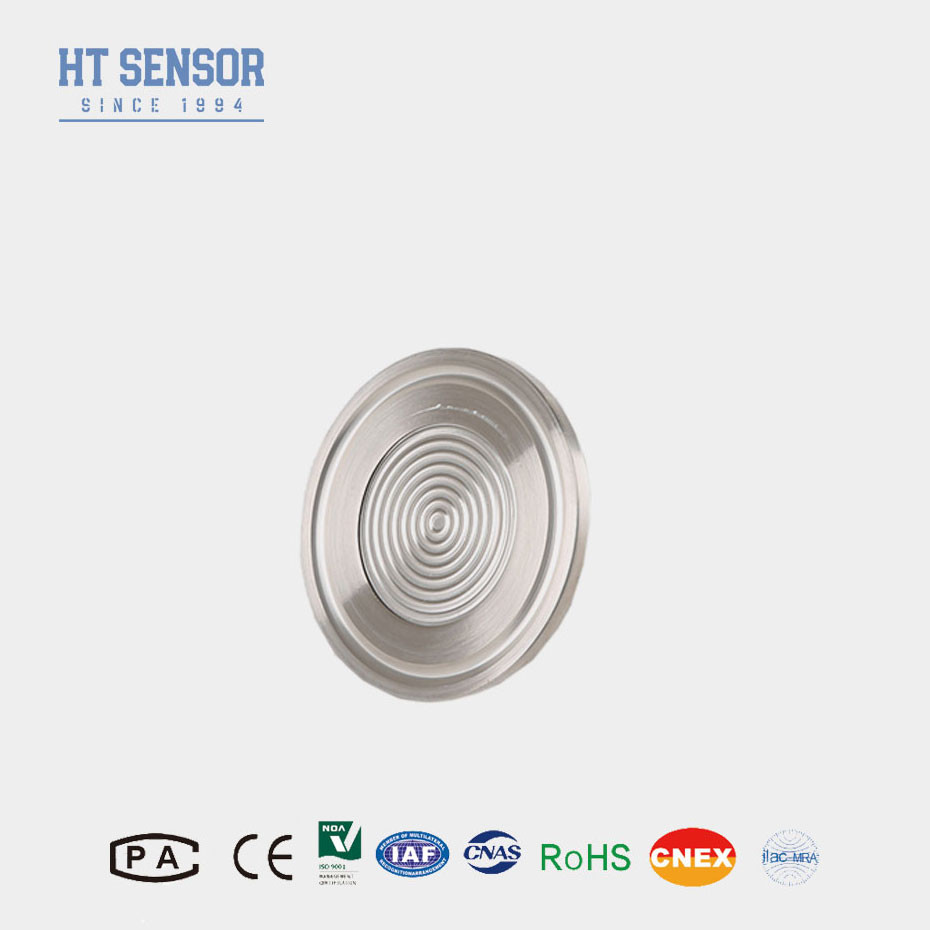

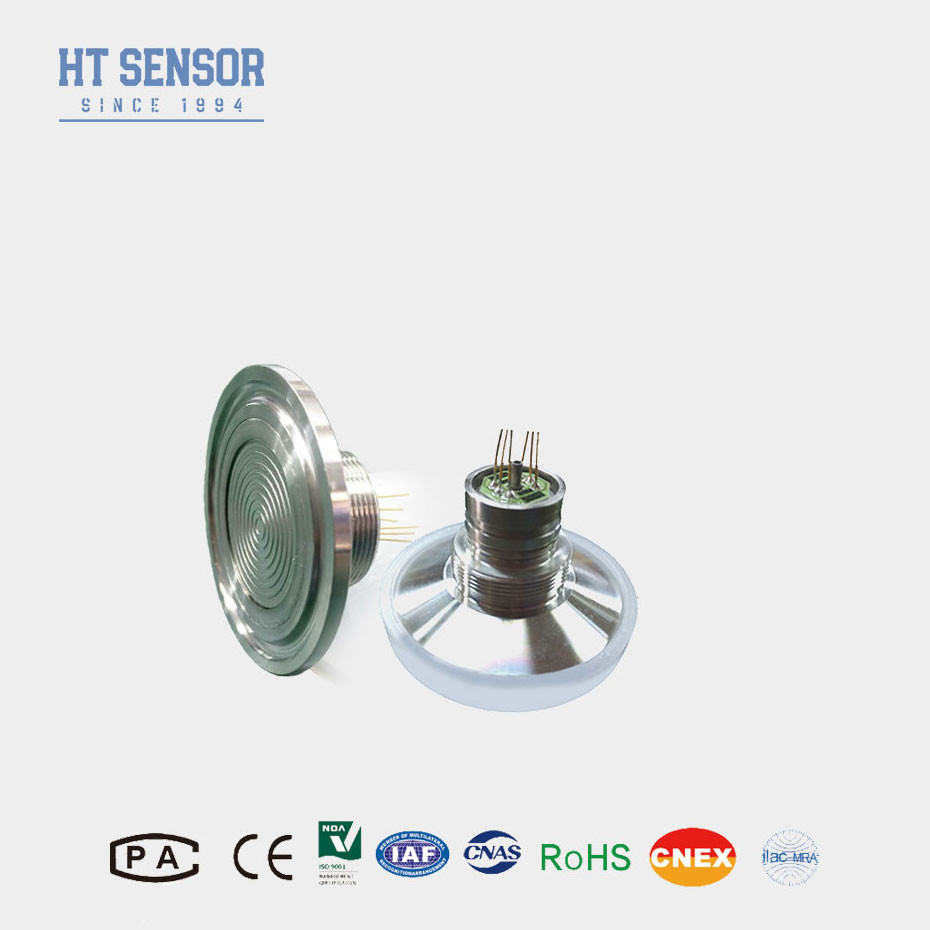

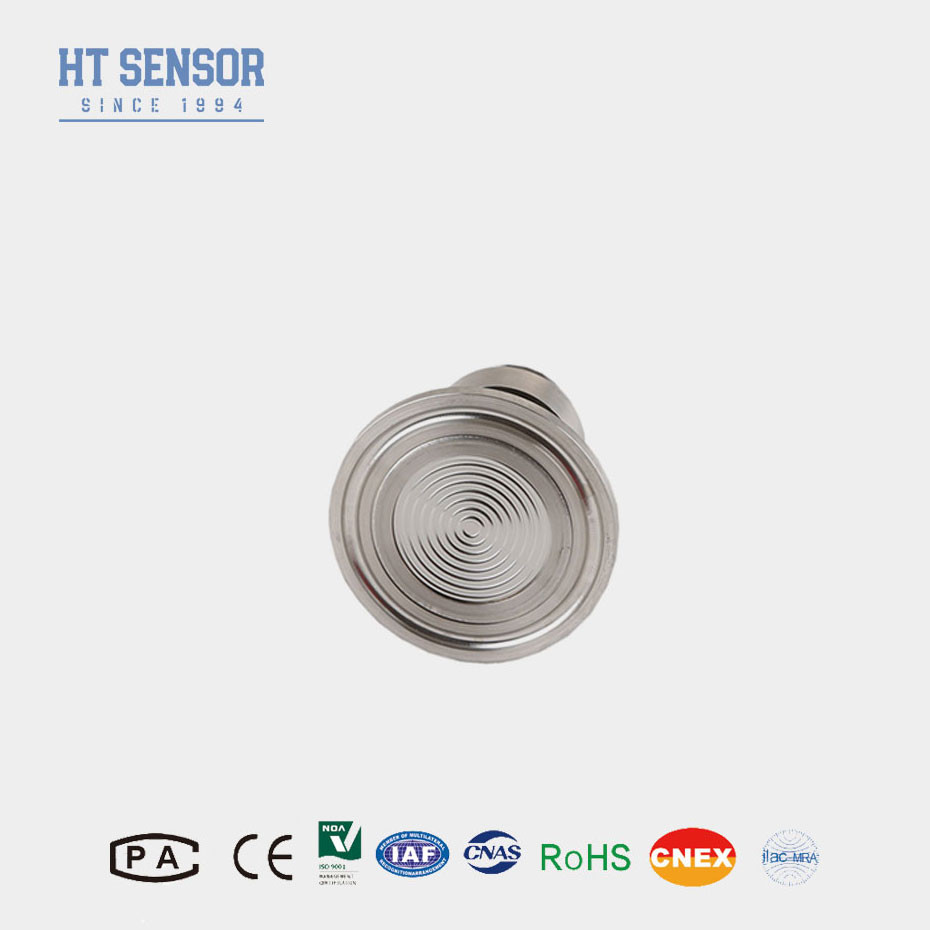

HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: CE,RoHs,ISO9001
Número de modelo: Ht-IQ
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: Ht-IQ Rango de acción: 0-35kpa~3.5Mpa
Tipo de cableado: Pinos de Kovar recubiertos de oro o 4 alambres Mediano de medición: Clampada de aire y líquido
Es el día.: 50.4 mm Producción: Las emisiones de CO2 de los combustibles fósiles son las siguientes:
El poder: 1.5 mA El tipo: Sensor de presión de silicio difundido
El material: Acero inoxidable 316L El hilo: 50.4 mm
Resaltar:

Transductor de presión del diafragma

,

Sensor de presión de flujo de silicio

,

50Sensor de presión de flujo de silicio de.4 mm

Descripción de producto

Sensor de presión de silicio HT-IQ para prueba de líquido con conexión de abrazadera de 50,4 mm

HT-IQ PiezoresistivoEl silicioSensor de presión

Introducción de un sensor de presión de silicio:



HT - sensor de presión IQ es un sensor de presión del diafragma de silicio de difusión de descarga. sensor de presión de abrazadera con tecnología de llenado de aceite de silicona desechable. compatible con medios,sensor de presión de silicio piezoresistivo envasado en una carcasa de acero inoxidable de 316L. Se puede configurar para o-ring
con un contenido de aluminio superior a 10%, pero no superior a 20%




HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 0HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 1

Características del productocon un sensor de presión de silicio:
  1. Tecnología avanzada y envases de acero inoxidable 316L
  2. 2.Compensación de temperatura y corrección del punto cero mediante película gruesa
  3. Circuito confiabilidad, repetibilidad y estabilidad excepcionales
  4. Estructura de diafragma de lavado a alta temperatura para una limpieza fácil
Rendimiento eléctricocon un sensor de presión de silicio:
  1. Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1,5 mA de corriente continua)
  2. Impedancia de entrada: 2,5 KΩ~6 KΩ
  3. Impedancia de salida: 2,5 KΩ~6 KΩ
  4. Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Se aplicarán las siguientes medidas:
  Tipo de producto - ¿ Qué es? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso - 220 g
Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C


Proyecto de construcción

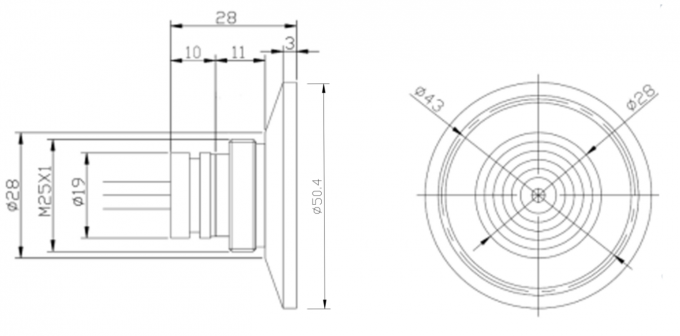

Dimensión

HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 2





Conexión eléctrica y compensación
HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 3

Ejemplos de selección
HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 4
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.

Empresa
HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 5HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 6HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 7HT-IQ Sensor de presión de filtración de silicio Transductor de presión de filtración de diafragma 50,4 mm 8


Cuotas de calidad

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM

3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
.
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.

5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
