Sensor de presión piezoresistivo de silicio de difusión HT19V 10VDC Sensor de nivel de líquido
Product Details
| Modelo no.: | Se aplican los siguientes requisitos: | Tipo de hilo: | - No, no lo sé. |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Mediano de medición: | Gas y líquido |
| Rango de acción: | 0-10kpa~60mpa | Producción: | MV |
| Tipo de presión: | G/A/S | Suministro: | 5 a 10 VDC |
| Hs Código: | 9026209090 | Capacidad de la fuente: | 20000pcs/mes |
| El tipo: | Sensor de presión piezoresistivo | El material: | Acero inoxidable |
| Personalización: | Disponible para OEM y ODM | ||
| Resaltar |
Sensor de presión piezoresistivo de silicio de difusión HT19V,Sensor de presión piezoresistiva de silicio de 10 VDC,Sensor de nivel de líquido de 10 VDC |
||
Product Description

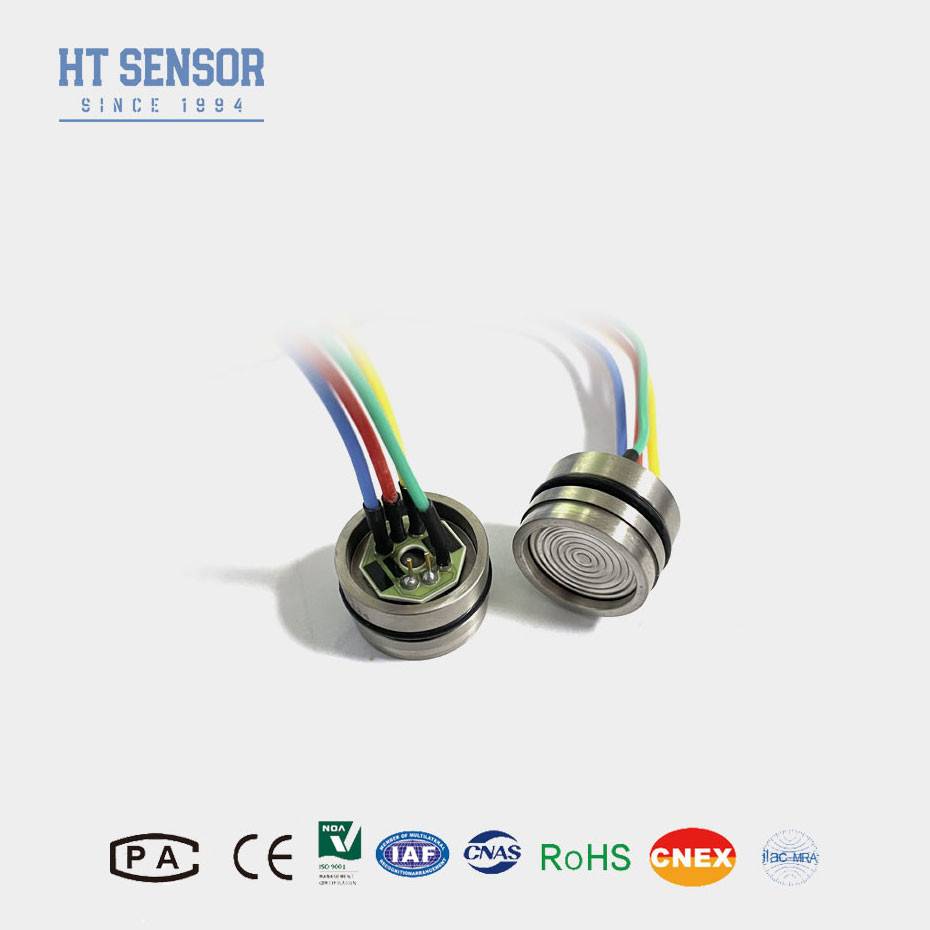

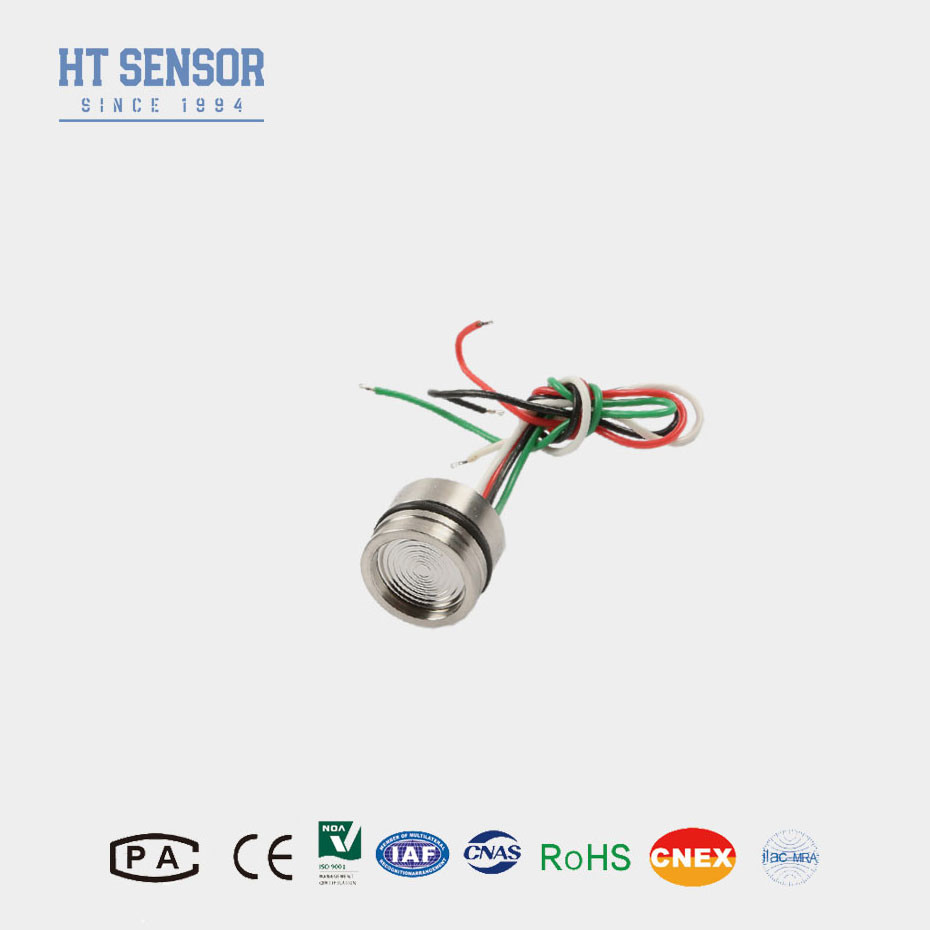

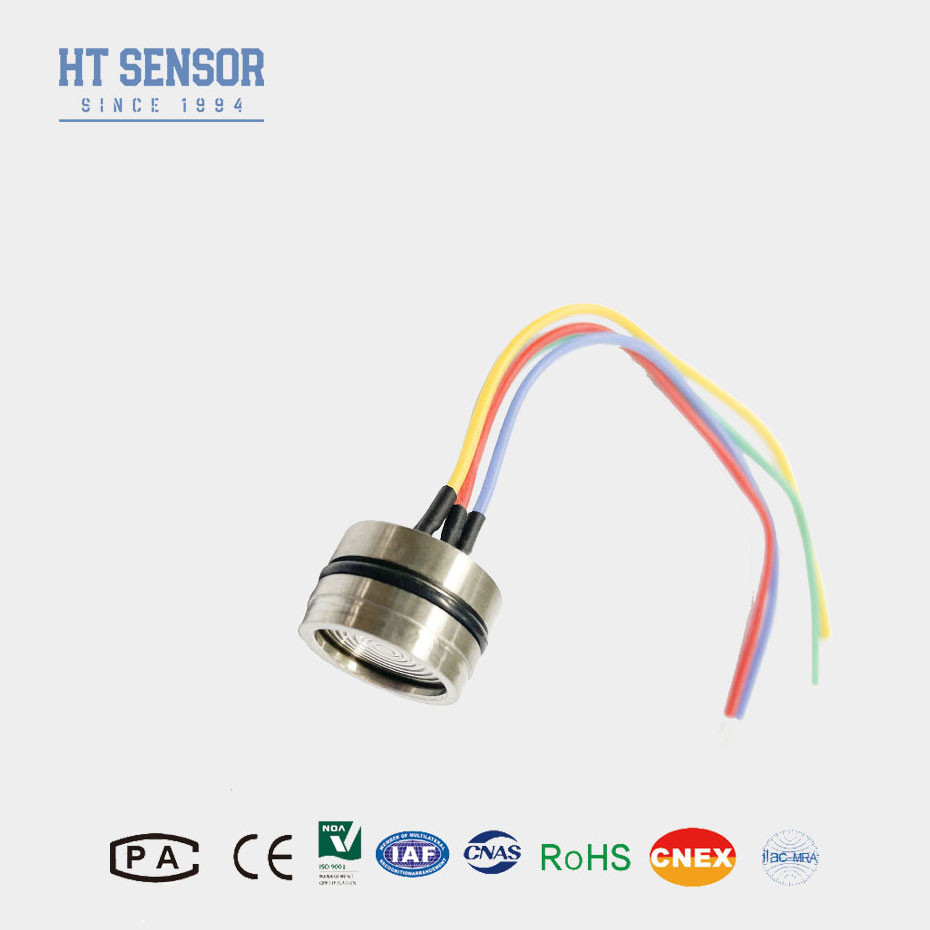

El sensor de presión de silicio piezorresistivo HT19V
Introducción del sensor de presión de silicio:
HT19V El paquete de detección utiliza aceite de silicona para transferir la presión del diafragma de acero inoxidable 316L al elemento de detección.Un sustrato cerámico se une al paquete que contiene resistencias recortadas con láser para la compensación de temperatura y corrección de desplazamientoSe incluye una resistencia adicional con recorte láser que se puede utilizar para ajustar un amplificador diferencial externo y proporcionar intercambiabilidad de tramo dentro del ± 1%.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1El circuito de película gruesa se utiliza para la compensación de temperatura y la corrección de desplazamiento cero.
2Alta fiabilidad, buena estabilidad.
3Fuente de alimentación de voltaje constante, la salida estándar.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Apto para medir la presión de los gases corrosivos y de los líquidos, compatible con acero inoxidable de 316 l
2Se utiliza en sistemas de control de procesos para controlar la presión.
3. A menudo se utiliza en el sistema de refrigeración y la medición de la presión del compresor de aire.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
1.Alimentación eléctrica: ≤ 10 VDC
2.Voltaje de salida de modo común: 50% de la entrada (típica)
3.Impedencia de entrada: 4KΩ~20KΩ
4Impedancia de salida:2.5KΩ~6KΩ
5Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,¿Qué es esto? | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de cálculo de las emisiones. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| No linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| La histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Sello de anillo O | Las demás materias textiles | |||||
| Medio de llenado | Aceite de silicio | |||||
| Peso | ~ 28 g | |||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | ||||||
| Proyecto de construccióncon un diámetro de diámetro superior a 20 mm, | |
| Se aplican las siguientes medidas: |  |
| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| ≥ 40 MPaS | |
| Conexión eléctrica y compensacióncon un diámetro de diámetro superior a 20 mm, |
|
|
| Ejemplos de selección |
| Consejos para ordenar |
| Pregunta y respuesta |
.
.
