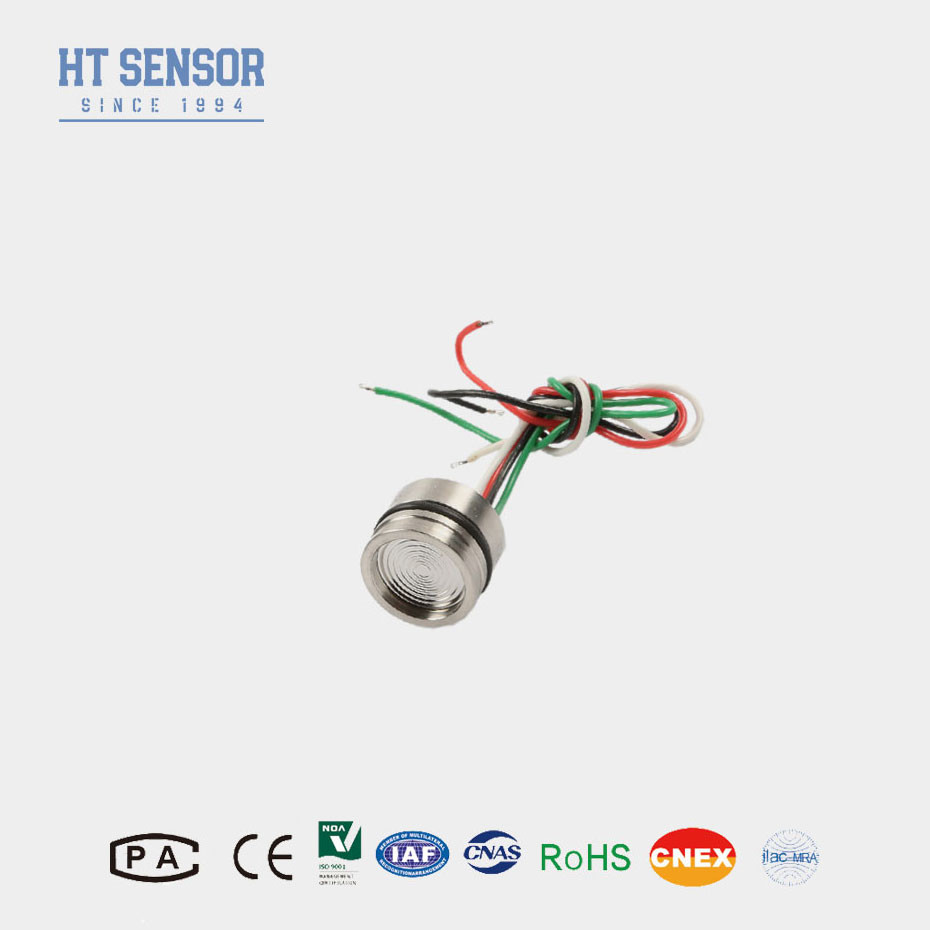

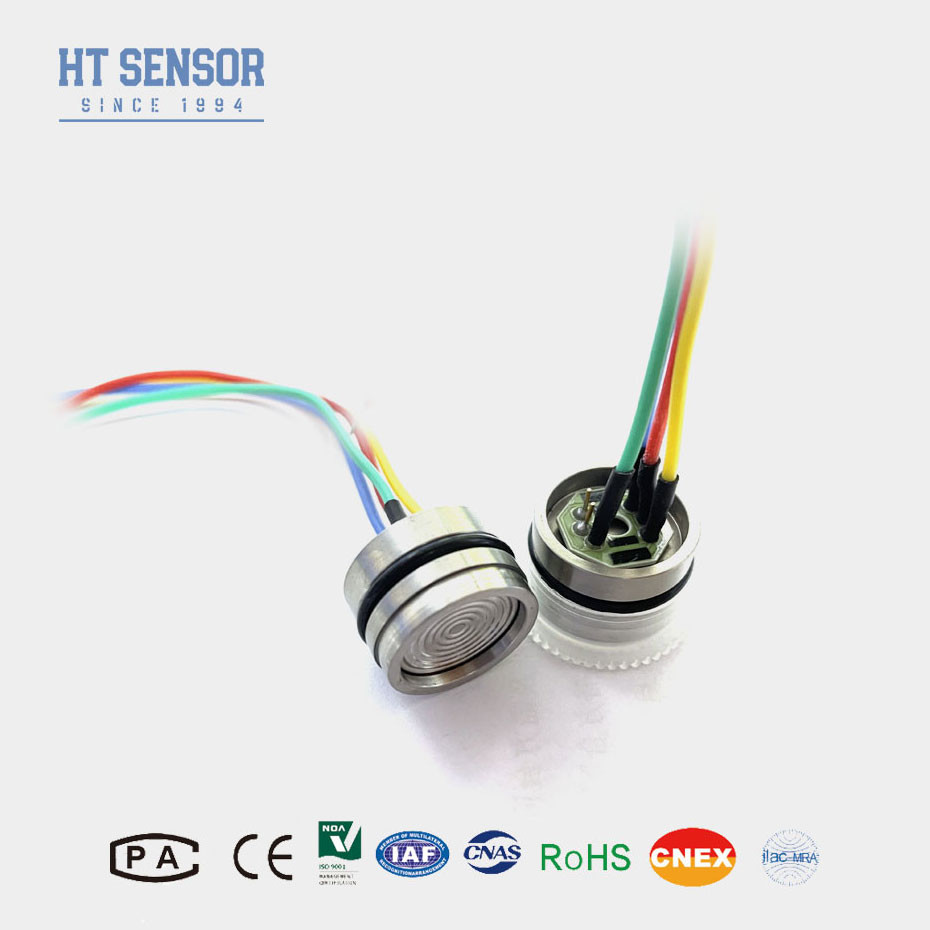

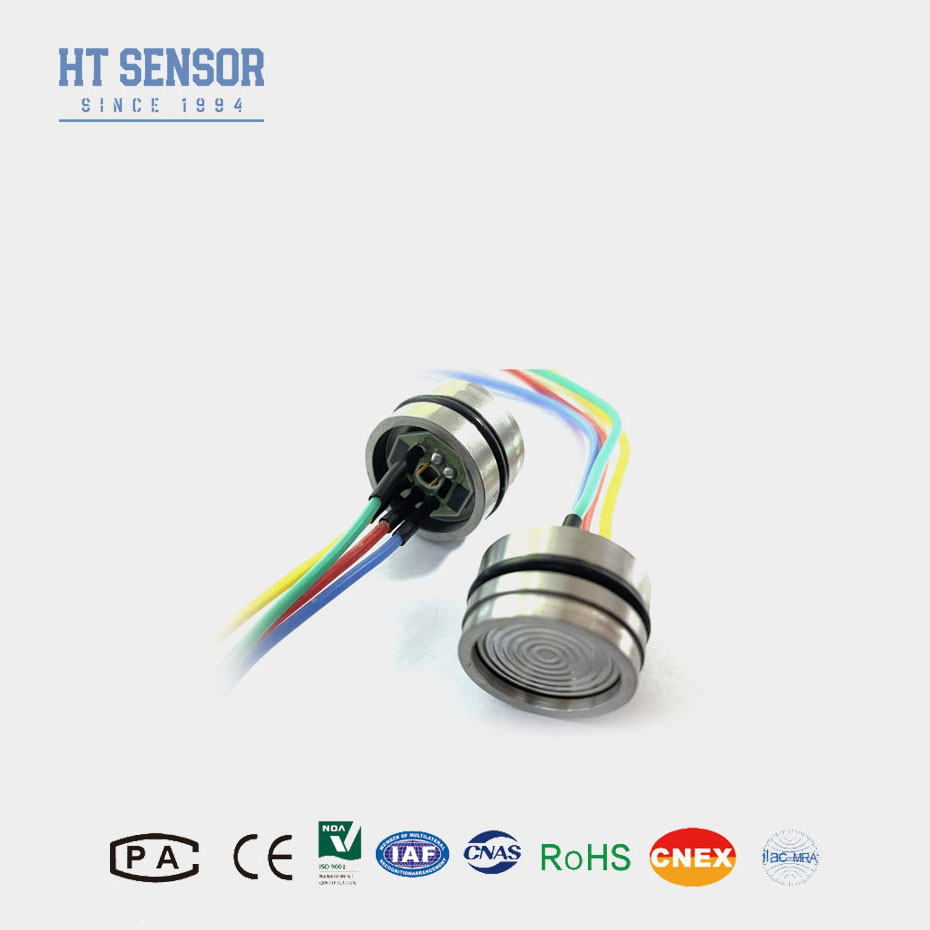

Sensor de presión piezoresistivo de difusión de silicio HT19V personalizable para la detección del nivel de líquido
Detalles del producto
| Modelo no.: | Se aplican los siguientes requisitos: | Tipo de hilo: | - No, no lo sé. |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Mediano de medición: | Gas y líquido |
| Rango de acción: | 0-10kpa~60mpa | Producción: | MV |
| Tipo de presión: | G/A/S | Suministro: | 5 a 10 VDC |
| Hs Código: | 9026209090 | Capacidad de la fuente: | 20000pcs/mes |
| El tipo: | Sensor de presión piezoresistivo | El material: | Acero inoxidable |
| Personalización: | Disponible para OEM y ODM | ||
| Resaltar |
Sensor de presión piezoresistivo de silicio de difusión,sensor de presión piezoresistivo de silicio personalizable |
||
Descripción del Producto
El sensor de presión de silicio piezorresistivo HT19V
Introducción del sensor de presión de silicio:
HT19V El paquete de detección utiliza aceite de silicona para transferir la presión del diafragma de acero inoxidable 316L al elemento de detección.Un sustrato cerámico se une al paquete que contiene resistencias recortadas con láser para la compensación de temperatura y corrección de desplazamientoSe incluye una resistencia adicional con recorte láser que se puede utilizar para ajustar un amplificador diferencial externo y proporcionar intercambiabilidad de tramo dentro del ± 1%.
Características del productocon un diámetro de diámetro superior a 20 mm,:
• Instalable con sello de anillo O.
• Superficies mojadas de acero inoxidable
• Amplificado
• Calibrado con ASIC
• Medidor absoluto y sellado
• Opción de cable
• Salida analógica
• SENT Output Opcional (contacto de fábrica para más detalles)
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Apto para medir la presión de los gases corrosivos y de los líquidos, compatible con acero inoxidable de 316 l
2Se utiliza en sistemas de control de procesos para controlar la presión.
3. A menudo se utiliza en el sistema de refrigeración y la medición de la presión del compresor de aire.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
1.Alimentación eléctrica: ≤ 10 VDC
2.Voltaje de salida de modo común: 50% de la entrada (típica)
3.Impedencia de entrada: 4KΩ~20KΩ
4Impedancia de salida:2.5KΩ~6KΩ
5Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,¿Qué es esto? | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán de acuerdo con el método de cálculo de las emisiones. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| No linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| La histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Sello de anillo O | Las demás materias textiles | |||||
| Medio de llenado | Aceite de silicio | |||||
| Peso | ~ 28 g | |||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | ||||||
| Proyecto de construccióncon un diámetro de diámetro superior a 20 mm, | |
| Se aplican las siguientes medidas: |  |
| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| ≥ 40 MPaS | |
| Conexión eléctrica y compensacióncon un diámetro de diámetro superior a 20 mm, |
|
|
| Ejemplos de selección |
| Consejos para ordenar |
| Pregunta y respuesta |
1¿Qué es un sensor de presión?
Un sensor de presión es un dispositivo que mide la presión de gases o líquidos.Convierte la presión física en una señal eléctrica que puede ser leída y procesada por sistemas de control o equipos de monitoreo.
2¿Cómo funciona un sensor de presión?
Los sensores de presión funcionan mediante el uso de diferentes tecnologías, tales como piezorresistiva, capacitiva, o piezoeléctricos elementos, para detectar los cambios de presión.causa un cambio en las propiedades físicas del elemento de detección, que luego se convierte en una señal eléctrica proporcional a la presión.
3¿Cuáles son los tipos de sensores de presión?
Sensores de presión piezorresistiva: Utilice el efecto piezorresistivo en materiales como el silicio para medir la presión.
Sensores de presión capacitivos: Miden los cambios en la capacidad causados por la deformación de un diafragma bajo presión.
Sensores de presión piezoeléctricos: Se utilizan materiales que generan una carga eléctrica en respuesta a la tensión mecánica aplicada.
Sensores ópticos de presión: Utilizan la modulación de la luz para medir los cambios de presión.
Sensores de presión resonante: Miden la presión detectando cambios en la frecuencia de resonancia de un elemento de detección.
