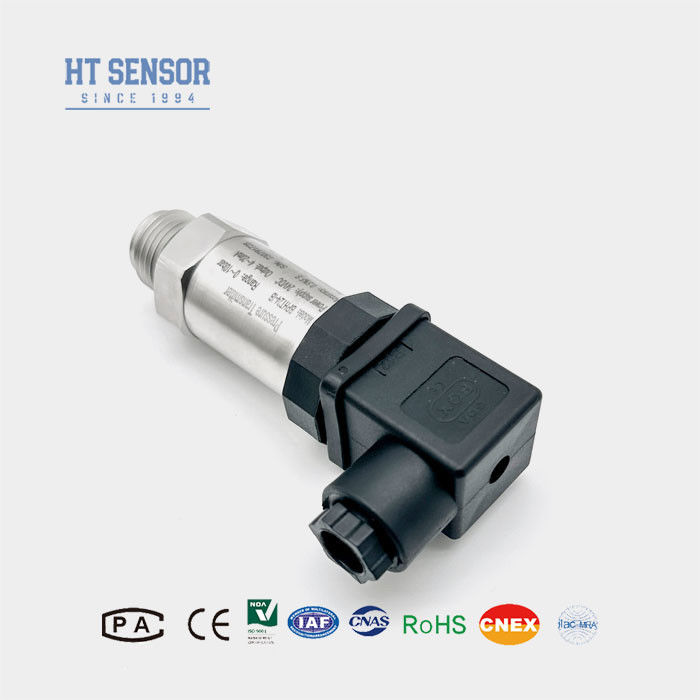

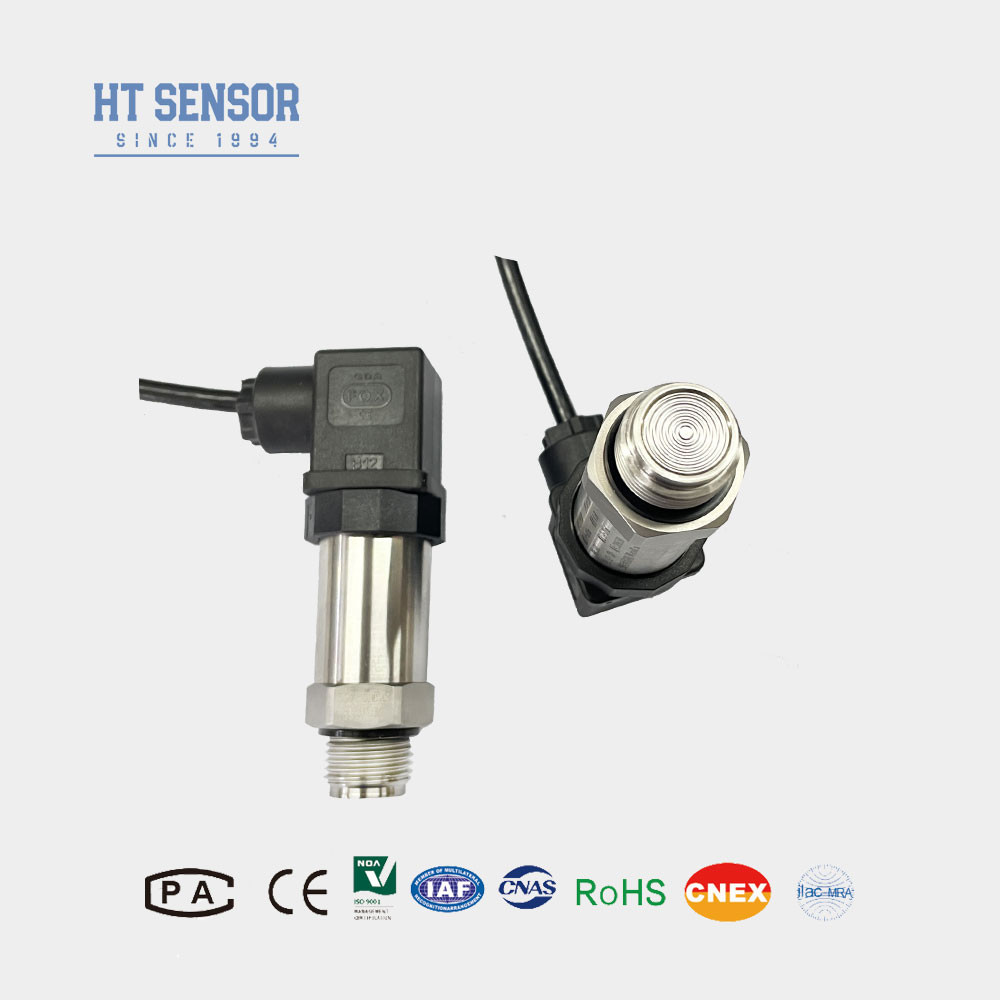

BPHT24Sensor de presión del diafragma
Introducción de un transmisor de presión con diafragma de descarga:
Transmisor del sensor de presión del diafragma de descarga BPHT24 Tecnología y fiabilidad básicas:El tipo delantero de silicio difuso adopta un sistema de núcleo de silicio difuso importado y utiliza tecnología de afinación y compensación digitalEsto garantiza un rendimiento fiable del producto y una salida estable del sensor.
Características del productocon una capacidad de transmisión superior a 50 W,:
1Varias opciones de interfaz de presión.
2Diseñado para aplicaciones higiénicas para evitar una escala media.
3Alta precisión con una estructura totalmente de acero inoxidable.
4Es fácil de limpiar.
| Parámetros de rendimientocon una capacidad de transmisión superior a 20 W, |
| Rango de medición |
Se trata de un sistema de control de velocidad. |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,25 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
- Al seleccionar un producto, asegúrese de que el medio que se mide sea compatible con las partes mojadas del producto.
- Cuando haga un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital de serie.
- Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor debe ser de al menos 20VDC.
- Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén correctamente conectados a tierra.
- El producto no incluye un cable conectado por defecto.Hay tres opciones de materiales disponibles: el polietileno es el material predeterminado si no se proporcionan instrucciones específicas.Si se necesita un material de cable diferente, indique esto en el formulario de pedido.
- Para los requisitos especiales tales como vibraciones fuertes, impacto instantáneo o interferencias electromagnéticas/de radiofrecuencia fuertes, por favor infórmenos y especifiquen estos detalles en su pedido.
| Guía de pedidoscon una capacidad de transmisión superior a 50 W, |
| BPHT24 |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| 9o de junio |
Muestra el transmisor de presión |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| T. |
Transmisor de presión resistente a altas temperaturas |
|
|
| |
Rango de medición |
Se trata de un sistema de control de velocidad. |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
