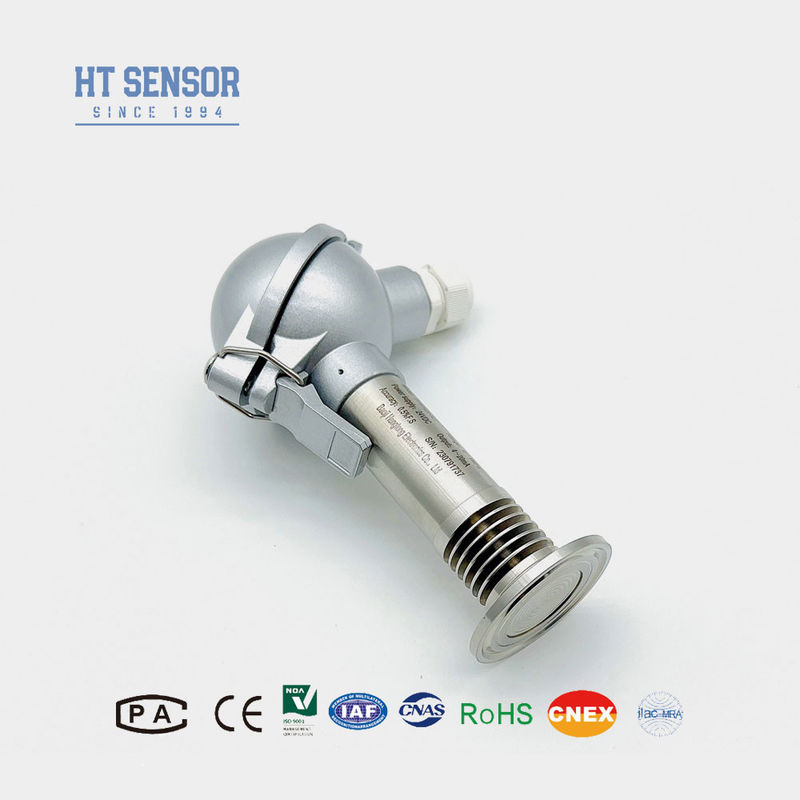

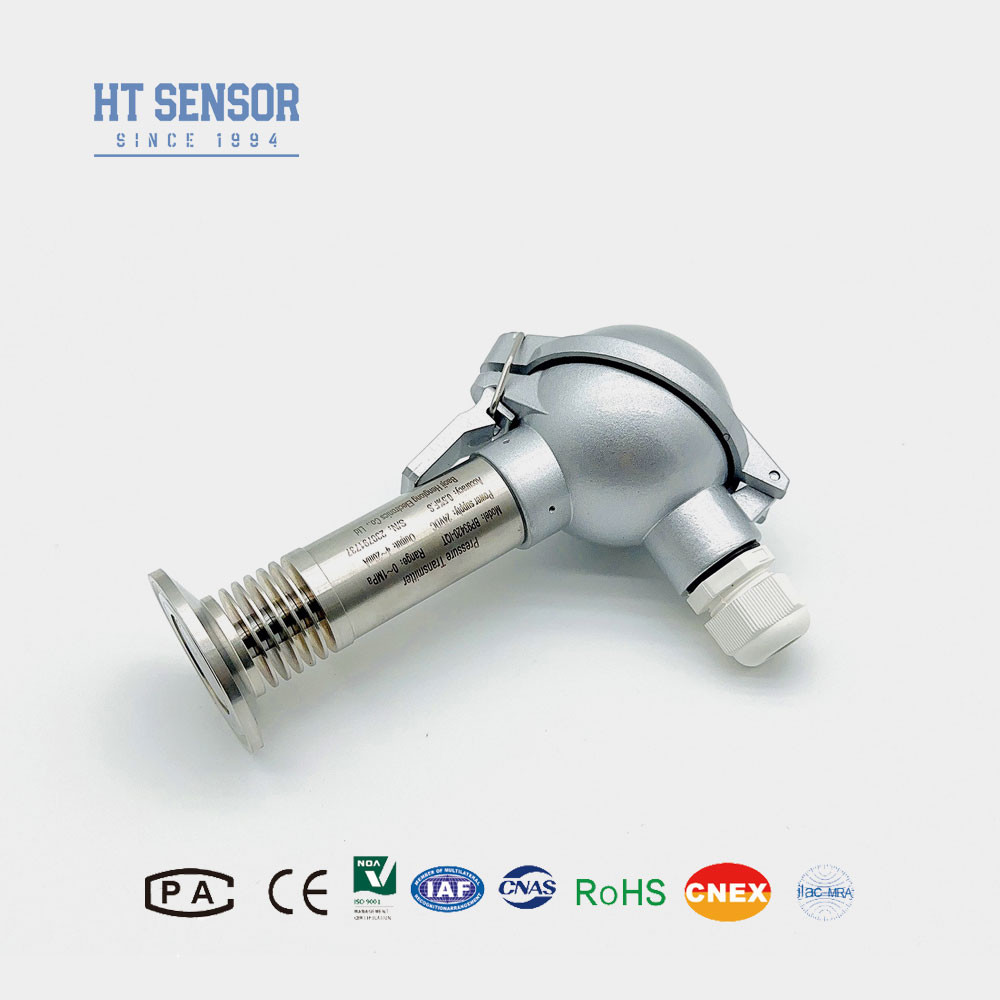

Transmisor de presión BP93420-IQT
Introducción del sensor de presión del diafragma:
El sensor de presión de membrana plana BP93420-IQT A través de su construcción robusta, principio de medición avanzado y capacidades de aplicación versátiles,El transmisor de presión con diafragma de descarga compacto BP93420-IQT demuestra una estabilidad y fiabilidad excepcionalesEstas características lo convierten en una opción versátil para una amplia gama de tareas de monitorización y control de la presión industrial, particularmente en entornos de proceso desafiantes.
| Parámetros de rendimientocon un sensor de presión del diafragma de descarga: |
| Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ 0,1%FS |
| La histeresis |
≤ 0,1%FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
0-70oC (customizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,3 kg |
Características del productocon un sensor de presión del diafragma de descarga:
1- Amplio rango de medición, varias opciones de interfaz de presión.
2Varias opciones de señal de salida.
3Ajustable a cero y a escala completa.
4Alta precisión, múltiples conexiones de proceso estériles.
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
1Compatibilidad con los medios
Cuando se seleccione un producto, se debe asegurarse de que el medio a medir sea compatible con los componentes mojados del sensor.Esta compatibilidad es crucial para el funcionamiento fiable y adecuado del dispositivo.
2Productos a prueba de explosiones
Tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital de serie al realizar un pedido.Este es un factor importante a considerar si se requiere una pantalla digital para su aplicación.
3. Tierra y protección contra rayos
Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y garantizar la correcta conexión a tierra del producto y de la fuente de alimentación.Esto ayudará a proteger el sensor contra las perturbaciones eléctricas, manteniendo un rendimiento constante.
4Opciones de cable
El producto no viene con un cable conectado por defecto. Si se necesita un cable, hay tres opciones de material disponibles: polietileno, PVC y blindado.la opción de cable de polietileno se utilizará por defectoSi requiere un material de cable diferente, indique esto en su formulario de pedido.
5Requisitos especiales
Para aplicaciones con requisitos especiales, como vibraciones fuertes, fuerza de impacto instantánea o interferencias electromagnéticas/de radiofrecuencia intensas,Por favor, informe y proporcione los detalles en su pedido.Esto nos permitirá verificar la idoneidad del producto para sus necesidades de aplicación únicas.
| Guía de pedidos del sensor de presión del diafragma |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| Cuadro de datos sobre el coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- 100 kPa... 0 kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
