Introducción del sensor de presión del diafragma:

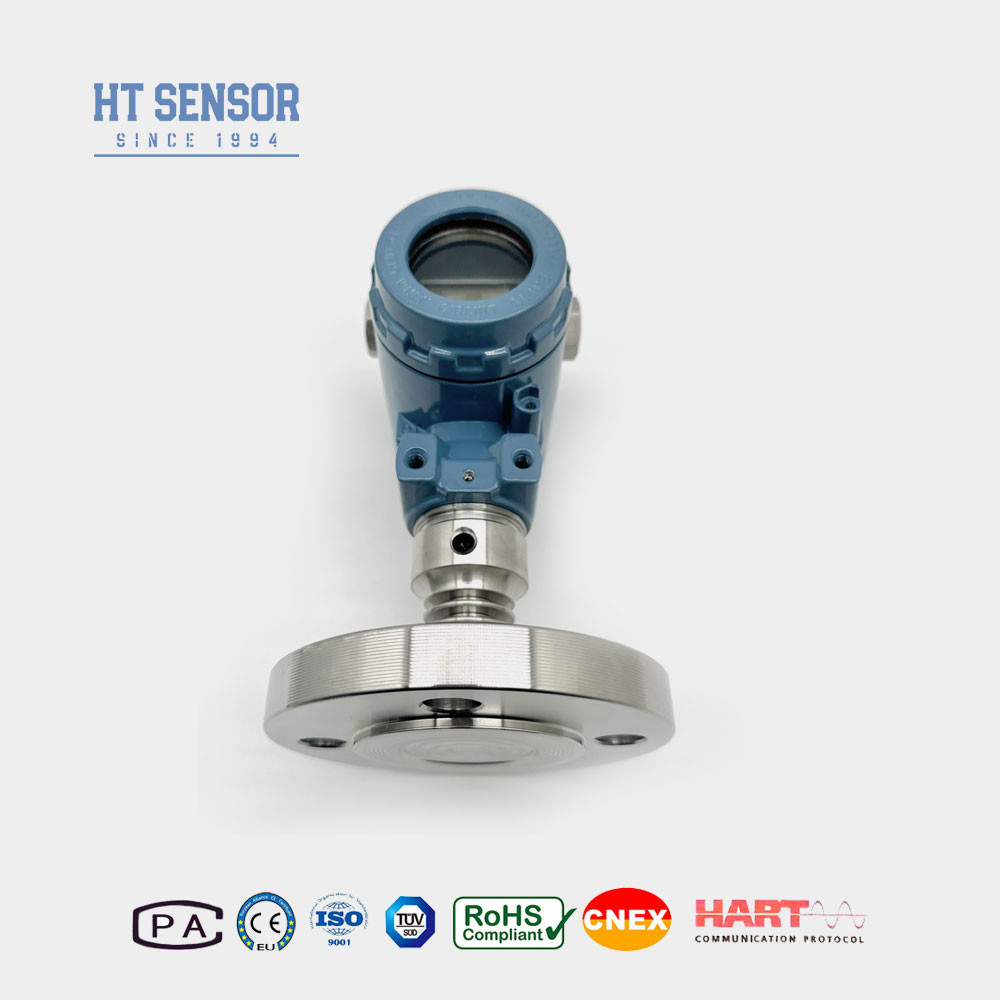

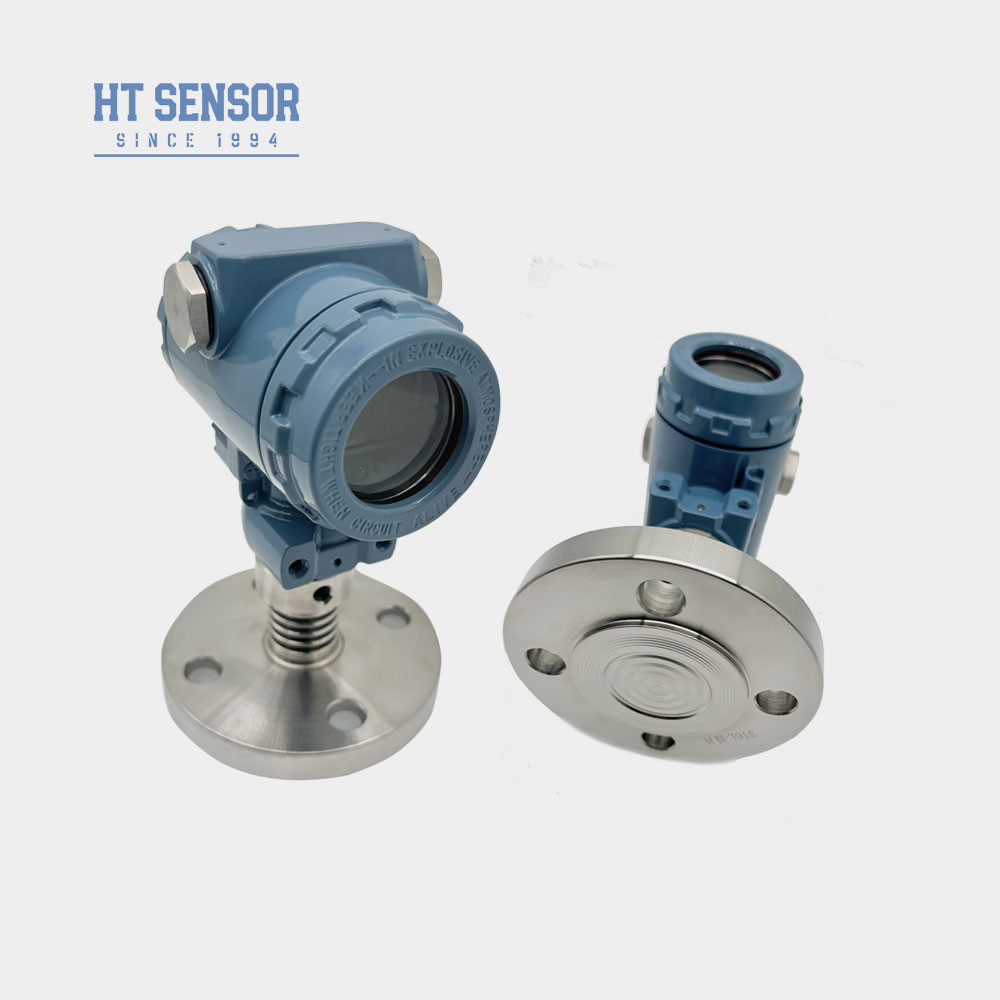

El transmisor de presión BP93420-III-FL utiliza el núcleo lleno de aceite de película resistiva de silicio de la serie HT como elemento de medición de la señal.Su conexión de proceso consiste en la soldadura directa de un diafragma aislante 316L y una brida correspondienteEl disipador de calor personalizado está diseñado para adaptarse a ambientes de alta temperatura.el circuito de procesamiento de señales convierte la señal del sensor en una señal de salida estándarSe han llevado a cabo pruebas rigurosas y detección de envejecimiento de los componentes, productos semiacabados y productos terminados para garantizar el rendimiento estable y confiable del transmisor.
| Parámetros de rendimiento |
| Rango de medición |
- 100 kPa... 0 kPa 35 kPa... 1MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero |
Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento |
-20°C a 80°C |
| Temperatura de almacenamiento |
-40°C a 120°C |
| Vibración |
10g,55Hz 2kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 4 kg |
Características del productosensor de presión del diafragma:
- 1- Amplio rango de medición,varias opciones de interfaz de presión
- 2Opciones de señal de salida diversas
- 3. ajustable a cero y a escala completa
- 4Alta precisión, múltiples conexiones de proceso estériles
Las aplicaciones desensor de presión del diafragma:
- Apto para medir gases y líquidos no corrosivos con 316L.
- Industrias médicas, biofarmacéuticas e higiene alimentaria para el procesamiento estéril.
- Se utiliza en las industrias del papel y química, así como para el nivel de aguas residuales y bebidas.
| Señales de salidafsensor de presión del diafragma |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
| Consejos de pedidofsensor de presión del diafragma |
- 1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
- 2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
- 3Cuando se ordene un transmisor con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
- 4Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
- 5. Los anillos O de caucho fluorado tienen un rango de temperatura de funcionamiento nominal de - 20 °C ~ 250 °C. Cuando las temperaturas de funcionamiento caigan por debajo de - 20 °C, se deben seleccionar anillos de sellado de tipo EPDM O.
- 6El cable no viene con el cable predeterminado conectado. Si usted requiere cable, hay tres materiales para elegir. Si no se dan instrucciones específicas,Los materiales de los cables de polietileno se utilizarán por defecto..Si se requieren diferentes materiales de cable, indique en el formulario de pedido.
- 7.En caso de requerimientos especiales tales como vibraciones fuertes, impacto instantáneo, fuertes interferencias electromagnéticas o de radiofrecuencia, por favor infórmenos e indiquen en su pedido.
| Guía de pedidos desensor de presión del diafragma |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
J1 |
M20 por uno.5 |
J2 |
G1/2 |
J3 |
G1/4 |
J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Las preguntas frecuentes deSensor de presión del diafragma de descarga:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por una alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que asegura que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
