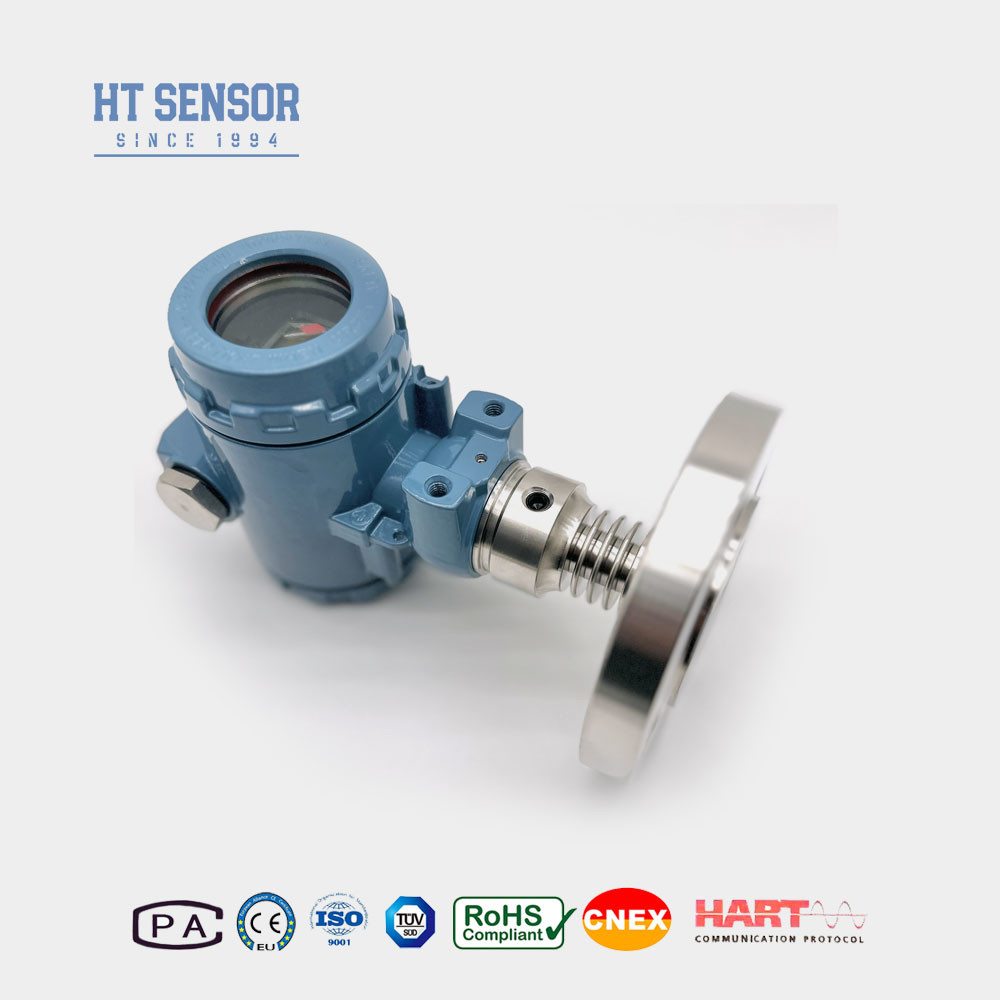

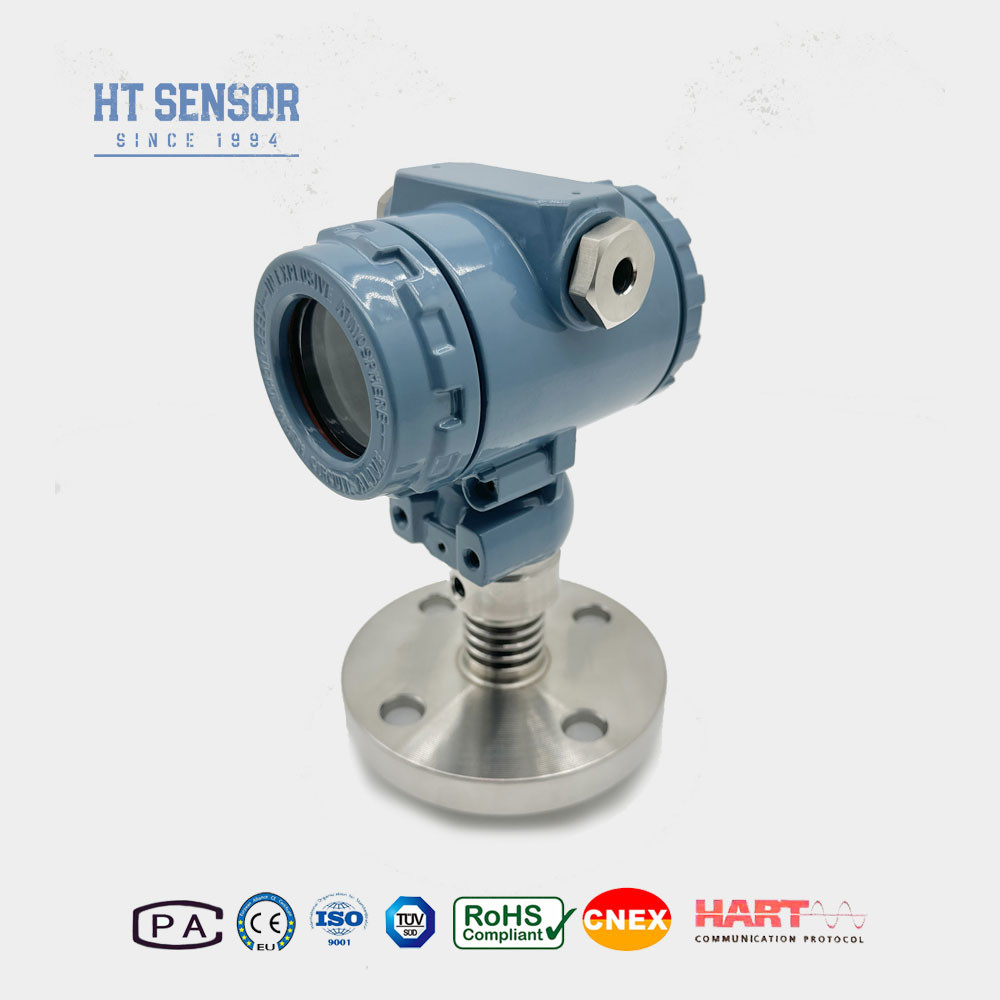

Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura

HT Series Silicon Resistive Film Oil-Filled Core Flush Diaphragm Pressure Sensor For High Temperature Industrial Transmitter
HT Series Silicon Resistive Film Oil-Filled Core Flush Diaphragm Pressure Sensor For High Temperature Industrial Transmitter HT Series Silicon Resistive Film Oil-Filled Core Flush Diaphragm Pressure Sensor For High Temperature Industrial Transmitter
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: Se aplicarán las siguientes medidas:
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: Se aplicarán las siguientes medidas: Fuente de alimentación: 12 a 32 VDC
No hay: 4-20mA con pantalla Tipo de presión: Medido, Absoluto, Sellado
Rango de acción: 0-35kpa~20Mpa Tipo de estructura: Transmisor de presión rasante del diafragma
Medium de medición: Líquido, gas, pegamento para bebidas, etc. grado de precisión: 00,5%
En el plano: DN25...DN50 y así sucesivamente Personalización: OEM y ODM
Resaltar:

Sensor de presión del diafragma de descarga de alta temperatura

,

Sensor de presión del núcleo lleno de aceite

,

Sensor de presión de película resistiva de silicio

Descripción de producto

Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para industriales de alta temperatura

Transmisor de presión BP93420-IIIFL


Introducción del sensor de presión del diafragma:


El transmisor de presión BP93420 - III - FL utiliza el núcleo lleno de aceite de la membrana de silicio de resistencia de la serie HT como elemento de medición de la señal.Su conexión de proceso incluye la soldadura directa del diafragma de aislamiento 316L y la brida correspondienteEn el interior de la carcasa de acero inoxidable, el radiador está diseñado para adaptarse a ambientes de alta temperatura.un circuito de procesamiento de señales convierte las señales del sensor en la salida estándarLos componentes, productos semiacabados y productos terminados se someten a estrictas pruebas y detección de envejecimiento para garantizar que el rendimiento del transmisor sea estable y confiable.




Parámetros de rendimiento
Rango de medición - 100 kPa... 0 kPa 35 kPa... 1MPa
Tipo de presión Presión de medición, presión absoluta, presión sellada
Sobrecarga ≤ 1,5 veces el rango nominal
Precisión @ 25°C ±0,25% (típico) ±0,5% (máximo)
Repetibilidad e histeresis 0.02% F.S. (tipo) 0.05% F.S. (máximo)
Estabilidad a largo plazo ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo)
Desviación de la temperatura del punto cero Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero.
Desviación de temperatura a escala completa Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero.
Respuesta de frecuencia 2.4 Khz
Temperatura de compensación 0-70°C ((≤10mpa, personalizable)
Temperatura de funcionamiento -20°C a 80°C
Temperatura de almacenamiento -40°C a 120°C
Vibración 10g,55Hz 2kHz
Materiales para la vivienda 304,316L
Material del diafragma Las demás:
Resistencia al aislamiento 100 MΩ 100 VDC
Calificación de resistencia a explosiones Ex ii II C T6 Ga
Calificación de protección Protección IP65
Sello de anillo O Las demás materias
Peso ~ 4 kg




Las aplicaciones desensor de presión del diafragma:

  • Apto para medir gases y líquidos no corrosivos con 316L.
  • Industrias médicas, biofarmacéuticas e higiene alimentaria para el procesamiento estéril.
  • Se utiliza en las industrias del papel y química, así como para el nivel de aguas residuales y bebidas.
Señales de salidafsensor de presión del diafragma Válvula de alimentación Tipo de salida
4 ~ 20 mA 12 ~ 30 VDC Cables 2/3/4
0 ~ 10 / 20mA
3 cables
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V 5VDC
Protocolo de comunicación RS485 3.6 ~ 30V / batería 4 cables
 Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 0

Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 1
Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 2
Consejos de pedidofsensor de presión del diafragma
  • 1. Asegurar la compatibilidad: al seleccionar el producto, verifique que el medio de ensayo sea compatible con las partes de contacto del producto.
  • 2. Productos a prueba de explosiones: Tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
  • 3Fuente de alimentación para pantallas: al ordenar un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
  • 4Protección contra rayos: para garantizar el funcionamiento fiable del producto,Se recomienda instalar dispositivos de protección contra rayos en el lugar y garantizar que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
  • 5. Selección del anillo de sellado: el rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Si la temperatura de funcionamiento del producto es inferior a -20°C,Se debe seleccionar un anillo de sellado tipo EPDM O..
  • 6. Opciones de cable: La longitud predeterminada del cable es de 1,5 m, y hay tres tipos de materiales de cable para elegir.Si se requiere un material de cable diferente, por favor indique en el formulario de pedido.
  • 7Requisitos especiales: en caso de requisitos especiales, como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquenlo en el pedido..
Guía de pedidos desensor de presión del diafragma
Se aplicará el procedimiento siguiente: Transmisor de presión
  Código Proyecto de construcción
IB Transmisor de presión general 9o de junio Muestra el transmisor de presión
IE Transmisor de presión de aviación resistente a los golpes IIC/III Transmisor de presión industrial general/con pantalla
Si Transmisor de presión a prueba de humedad IIE y IIIE Transmisor de presión general/de pantalla
En el Transmisor de presión dedicado para aire acondicionado
IC Transmisor de presión de alta temperatura
El coeficiente intelectual Transmisor de presión de alta temperatura con diafragma grande
  Rango de medición - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa
(0-X) Kpa o MPa X: Indica el rango de medición real
  Código Fuente de alimentación
D1 24 VDC
D2 5VDC
D3 Las demás
  Código Señales de salida
S1 y S2 4 ~ 20 mADC S5 0 ~ 20 mADC
S2 1 ~ 5VDC S6 0 ~ 10VDC
S3 0 ~ 5VDC S7 0.5~4.5VDC
S4 0 ~ 10mADC
  Código Conexión de presión
J1 M20 por uno.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Las demás
  Código Conexión eléctrica
B1 - ¿ Qué es?
B2 Enchufe PG7
B3 Salida del cable sellado
B4 2088 Casillas industriales
B5 2088 Revestimiento industrial con pantalla
B6 Las demás
  Código Tipo de presión
G. Presión de medición
A. No Presión absoluta
El S Presión de referencia sellada
Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 3

Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 4Sensor de presión de diafragma de núcleo lleno de aceite con película resistiva de silicio de la serie HT para transmisores industriales de alta temperatura 5


Las preguntas frecuentes deSensor de presión del diafragma de descarga:


1P: ¿Cuáles son las características de su sensor de presión del diafragma¿Los transmisores?
R: Alta precisión, durabilidad y excelente rendimiento.


2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.


3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.


4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.


5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.


6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
