Transmisor de sensor de presión de diafragma de descarga de la serie HT para transmisores de presión industriales de alta temperatura
Product Details
| Modelo no.: | Se aplicarán las siguientes medidas: | Fuente de alimentación: | Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de C |
|---|---|---|---|
| No hay: | 4-20mA con pantalla | Tipo de presión: | Medido, Absoluto, Sellado |
| Rango de acción: | 0-35kpa~20Mpa | Tipo de estructura: | Sensor de diafragma de descarga |
| Medium de medición: | Líquido, pegamento para bebidas, etc. | grado de precisión: | 00,5% |
| En el plano: | DN25-DN50 -DN100 y demás | Personalización: | Producción original |
| Resaltar |
Sensor de presión del diafragma de descarga de alta temperatura,Transmisor del sensor de presión del diafragma,Sensor de presión del diafragma de la industria |
||
Product Description
Transmisor de sensores de presión de diafragma de la serie HT para la industria de altas temperaturas
Transmisor de presión BP93420-IIIFL
Introducción del sensor de presión del diafragma:

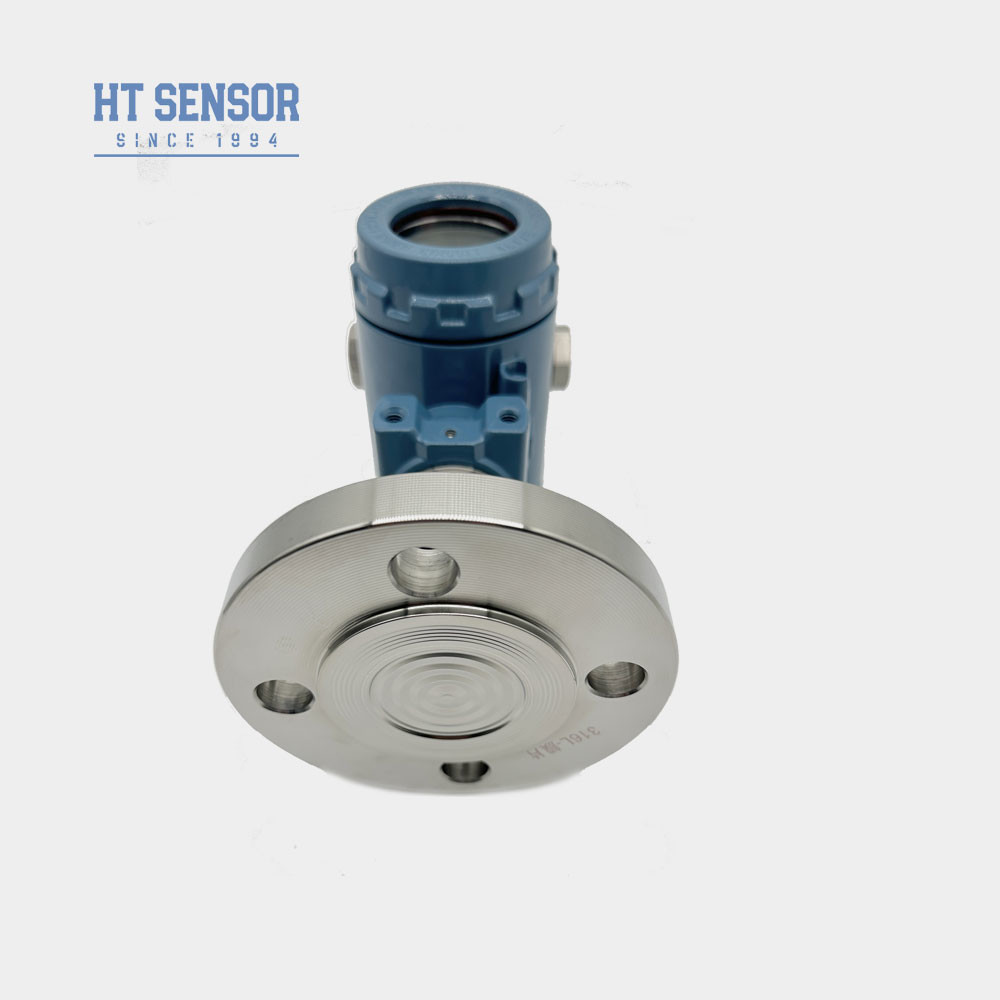

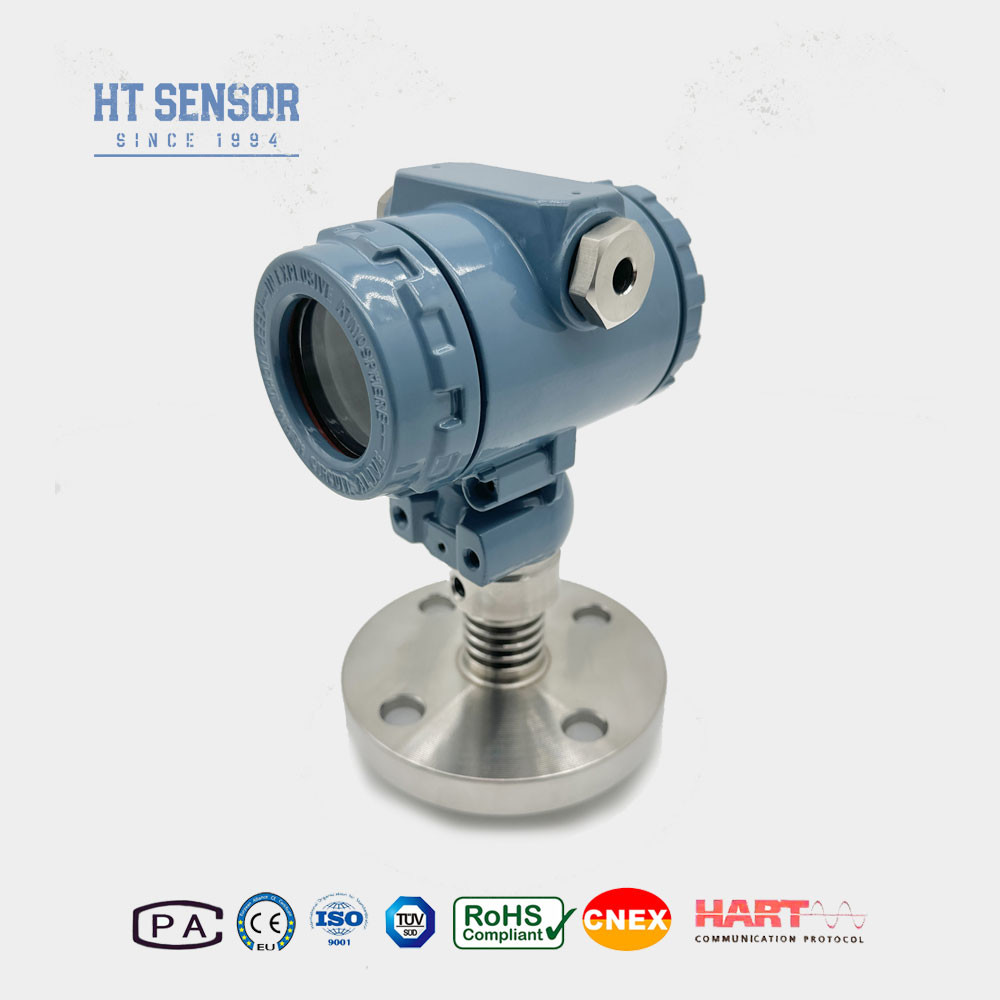

El transmisor de presión BP93420-III-FL utiliza el núcleo lleno de aceite de película resistiva de silicio de la serie HT como elemento de medición de la señal.Su conexión de proceso consiste en la soldadura directa de un diafragma aislante 316L y una brida correspondienteEl disipador de calor personalizado está diseñado para adaptarse a ambientes de alta temperatura.el circuito de procesamiento de señales convierte la señal del sensor en una señal de salida estándarSe han llevado a cabo pruebas rigurosas y detección de envejecimiento de los componentes, productos semiacabados y productos terminados para garantizar el rendimiento estable y confiable del transmisor.
| Parámetros de rendimiento | |
| Rango de medición | - 100 kPa... 0 kPa 35 kPa... 1MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 4 kg |
Características del productosensor de presión del diafragma:
- 1- Amplio rango de medición,varias opciones de interfaz de presión
- 2Opciones de señal de salida diversas
- 3. ajustable a cero y a escala completa
- 4Alta precisión, múltiples conexiones de proceso estériles
Las aplicaciones desensor de presión del diafragma:
- Apto para medir gases y líquidos no corrosivos con 316L.
- Industrias médicas, biofarmacéuticas e higiene alimentaria para el procesamiento estéril.
- Se utiliza en las industrias del papel y química, así como para el nivel de aguas residuales y bebidas.
| Señales de salidafsensor de presión del diafragma | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos de pedidofsensor de presión del diafragma |
- 1. Asegurar la compatibilidad: al seleccionar el producto, verifique que el medio de ensayo sea compatible con las partes de contacto del producto.
- 2. Productos a prueba de explosiones: Tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
- 3Fuente de alimentación para pantallas: al ordenar un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
- 4Protección contra rayos: para garantizar el funcionamiento fiable del producto,Se recomienda instalar dispositivos de protección contra rayos en el lugar y garantizar que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
- 5. Selección del anillo de sellado: el rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Si la temperatura de funcionamiento del producto es inferior a -20°C,Se debe seleccionar un anillo de sellado tipo EPDM O..
- 6. Opciones de cable: La longitud predeterminada del cable es de 1,5 m, y hay tres tipos de materiales de cable para elegir.Si se requiere un material de cable diferente, por favor indique en el formulario de pedido.
- 7Requisitos especiales: en caso de requisitos especiales, como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquenlo en el pedido..
| Guía de pedidos desensor de presión del diafragma | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Las preguntas frecuentes deSensor de presión del diafragma de descarga:
P1: ¿Están ¿Es usted una empresa de manufactura?
R1: Somos fabricantes con más de 29 años de experiencia.
P2:Producto personalizado
R2: Proporcionamos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades han sido modificadas, mal utilizado, descuidado.
P4:Envío y embalaje
A4:Los productos se envían generalmente por Express internacional, incluyendo UPS,FedEx,DHL e INT para el flete prepagado,también puede utilizar su cuenta de envío para recoger,envasado de exportación estándar,incluida la certificación de inspección.
P5:Ponte en contacto con nosotros
A5:Tenemos un equipo de ventas activo y experimentado para atenderle en la pregunta técnica y la cuestión de negocios. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
