Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT Sensor
Certificación: CE,RoHs,ISO9001
Número de modelo: Las demás:
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: Las demás: Tipo de cableado: Cuatro alambres
Mediano de medición: Gas y líquido personalizado: personalizado
El poder: 10VDC Paquete de transporte: En cartón
El tipo: Sensor de presión piezoresistiva diferencial Tipo de señal de salida: Tipo analógico
El material: Acero inoxidable Personalización: Disponible. Solicitud personalizada
Resaltar:

Sensor de presión de líquido

,

Sensor de presión diferencial para líquido

,

Sensor de presión diferencial piezorresistivo

Descripción de producto

Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido 0
Introducción de un sensor de presión de silicio difuso diferencial:
Las demás:El sensor consiste en un diafragma de silicio con elementos piezorresistivos difundidos en él, formando un circuito de puente Wheatstone.hace que el diafragma se deformeEsta deformación cambia la resistencia de los elementos piezorresistivos, desequilibrando el puente de Wheatstone.

Características del productocon un sensor de presión de silicio difuso diferencial:


1Alta precisión: proporciona mediciones precisas de la presión diferencial.
2Excelente estabilidad: mantiene el rendimiento durante largos períodos.
3.Rango de medición amplio: capaz de medir presiones diferenciales de pequeñas a grandes.
4Compensación de temperatura: garantiza lecturas precisas en un amplio rango de temperatura.


Aplicacionescon un sensor de presión de silicio difuso diferencial:
  1. Control de procesos: Monitoreo y control de las diferencias de presión en los procesos industriales.
  2. Sistemas HVAC: Medir las diferencias de presión del aire para un funcionamiento eficiente del sistema.
  3. Medición del flujo: Se utiliza junto con elementos de flujo como placas de orificio para medir el flujo de fluido.
  4. Monitoreo de filtros: Detección de caídas de presión en los filtros para indicar obstrucción.
  5. Medición del nivel: Medir el nivel de líquidos en los tanques mediante la detección de la diferencia de presión entre el nivel del líquido y un punto de referencia.
Rendimiento eléctricocon un sensor de presión de silicio difuso diferencial:
  1. Se aplicará una corriente de corriente: ≤ 10 VDC
  2. Válvula de salida de modo común: 50% de la entrada (típica)
  3. Impedancia de entrada:4KΩ~20KΩ
  4. Impedancia de salida:2.5KΩ~6KΩ
  5. Conexión eléctrica: alambre de alta temperatura de 100 mm.
Parámetros de rendimientocon un sensor de presión de silicio difuso diferencial:
Rango de medición 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
  Tipo de producto - ¿ Qué es? Unidad
Linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 08 ± 15 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 08 ± 15 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 4MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 45 g
Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC.


Proyecto de construccióncon un sensor de presión de silicio difuso diferencial

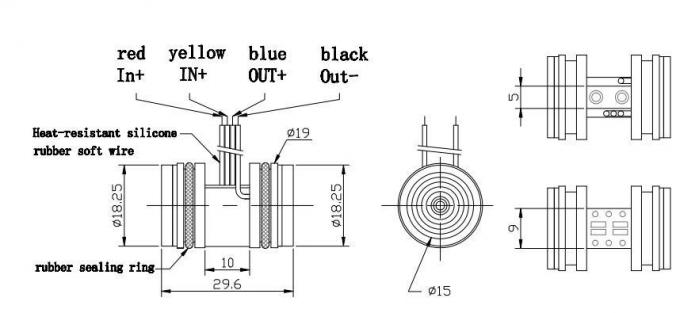

Dimensión Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido 1
Las notas:El extremo de salida es el terminal positivo. Si hay cambios en los colores del cable, consulte la etiqueta adjunta al sensor para obtener información precisa

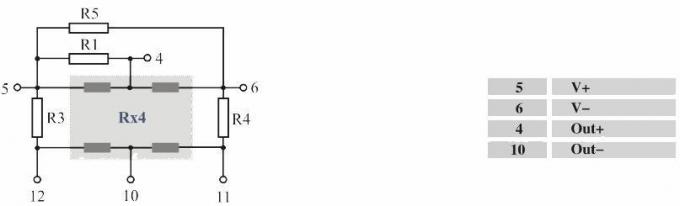

Conexión eléctrica y compensacióncon un sensor de presión de silicio difuso diferencial

Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido 2

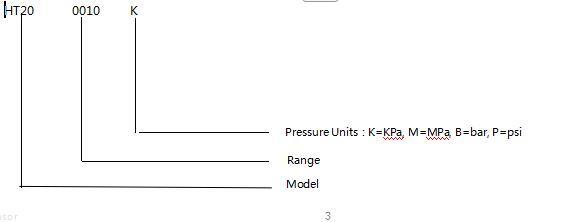

Ejemplos de selección
Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido 3
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.

Empresa


Sensor de presión de 100 mv HT20V 10VDC Sensor de presión diferencial pieoresistiva para líquido 4
Pregunta y respuesta

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM

3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
.
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.

5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
