HT20V 100mv Sensor de presión 10VDC Sensor piezorresistivo Detección de presión diferencial
Product Details
| Modelo no.: | Las demás: | Tipo de cableado: | Cuatro alambres |
|---|---|---|---|
| Mediano de medición: | Gas y líquido | personalizado: | personalizado |
| El poder: | 10VDC | Paquete de transporte: | En cartón |
| El tipo: | Sensor de presión piezoresistiva diferencial | Tipo de señal de salida: | Tipo analógico |
| El material: | Acero inoxidable | Personalización: | Disponible. Solicitud personalizada |
| Resaltar |
Sensor de presión de 100 mV,Sensor de presión de 10 VDC,Sensor de presión piezoresistivo |
||
Product Description

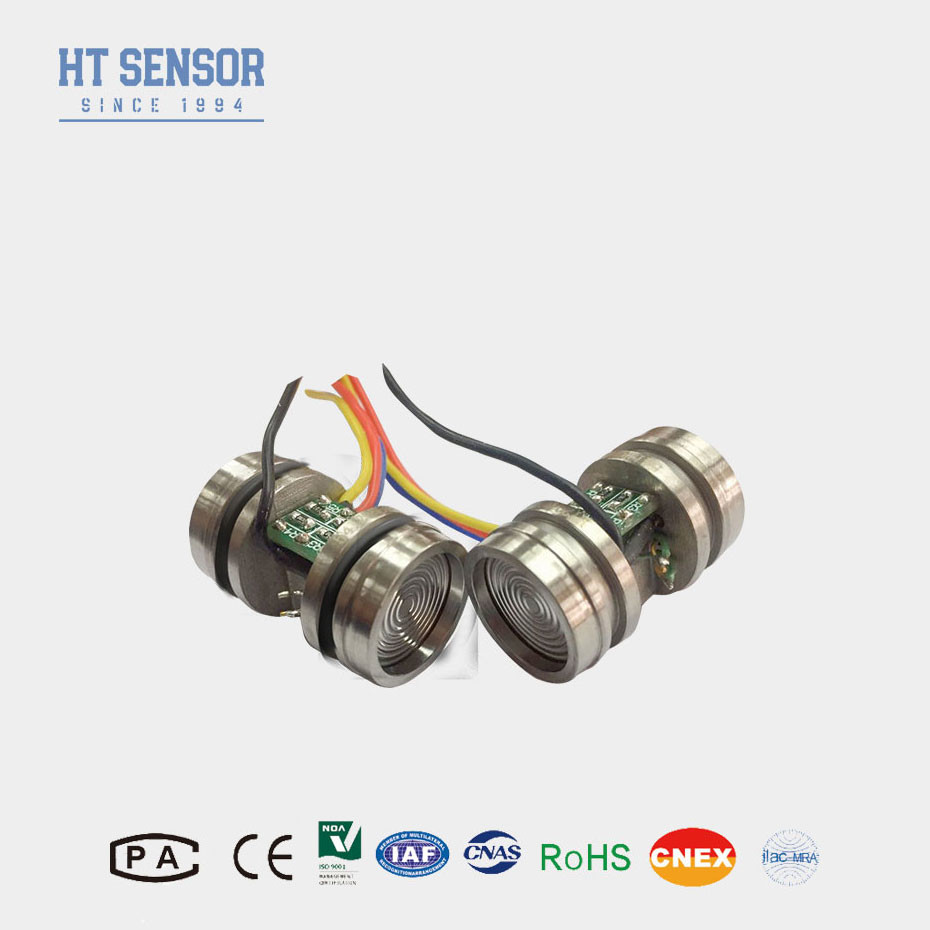

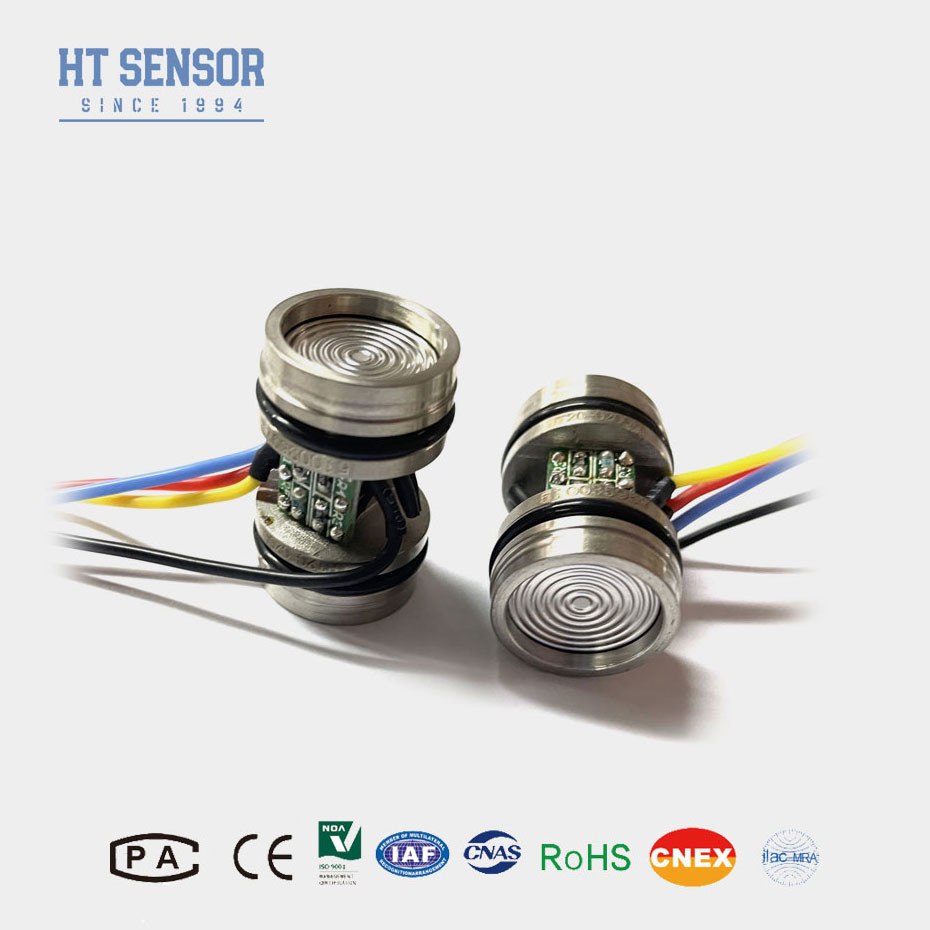

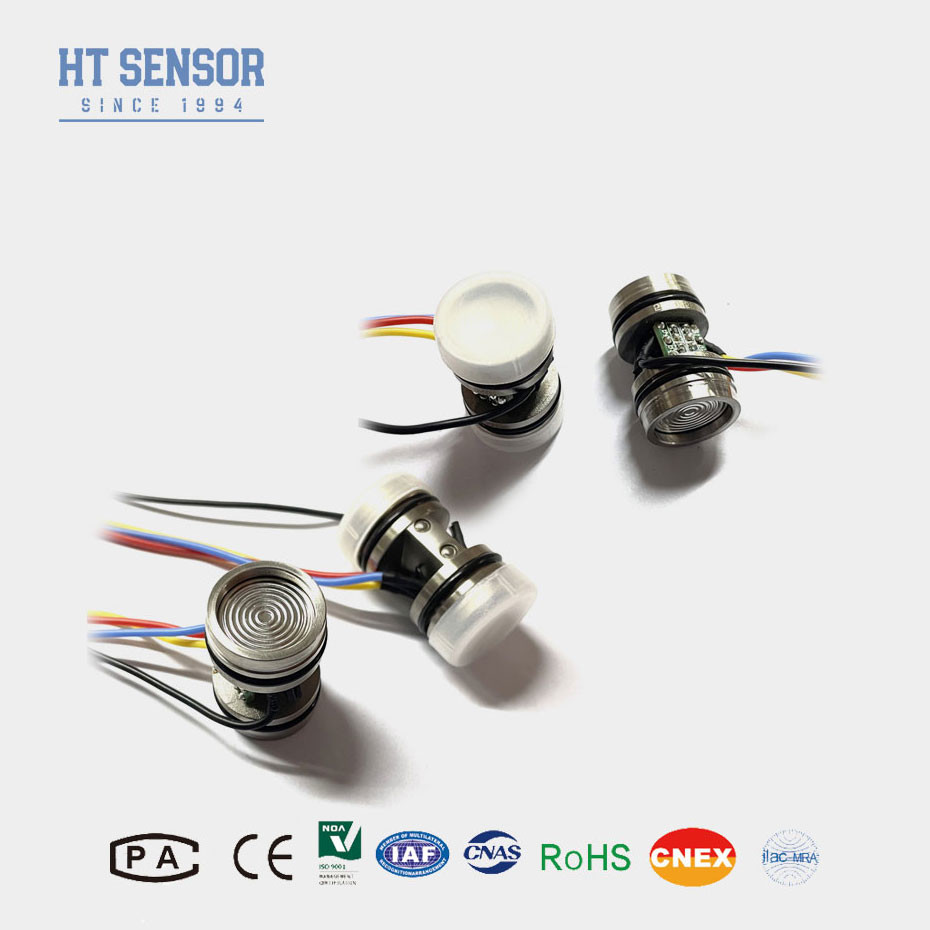

Introducción de un sensor de presión de silicio difuso diferencial:
El sensor de presión diferencial está diseñado para proporcionar mediciones de presión diferencial muy precisas y estables.Este sensor convierte las diferencias de presión en señales eléctricas precisas.Su construcción robusta y su compensación de temperatura la hacen adecuada para una amplia gama de aplicaciones industriales.
Características del productocon un sensor de presión de silicio difuso diferencial:
1Alta precisión: proporciona mediciones precisas de la presión diferencial.
2Excelente estabilidad: mantiene el rendimiento durante largos períodos.
3.Rango de medición amplio: capaz de medir presiones diferenciales de pequeñas a grandes.
4Compensación de temperatura: garantiza lecturas precisas en un amplio rango de temperatura.
- Detección de presión diferencial
- Instrumentos de calibración de presión
- Medición del nivel del líquido
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm.
| Parámetros de rendimientocon un sensor de presión de silicio difuso diferencial: | ||||
| Rango de medición | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Tipo de producto | - ¿ Qué es? | Unidad | ||
| Linealidad | ± 015 | ± 03 | % F.S. | |
| Repetibilidad | 0.05 | 0.1 | % F.S. | |
| La histeresis | 0.05 | 0.1 | % F.S. | |
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||
| Presión de explosión | 5 veces la escala completa | |||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||
| Material del diafragma | Las demás: | |||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||
| El choque | 100 g, 11 ms | |||
| Tiempo de respuesta | ≤ 1 ms | |||
| Sello de anillo O | Las demás materias textiles | |||
| Medio de llenado | Aceite de silicio | |||
| Peso | ~ 45 g | |||
| Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC. | ||||
| Proyecto de construccióncon un sensor de presión de silicio difuso diferencial | |
| Dimensión | |
| Las notas:El extremo de salida es el terminal positivo. Si hay cambios en los colores del cable, consulte la etiqueta adjunta al sensor para obtener información precisa | |
| Conexión eléctrica y compensacióncon un sensor de presión de silicio difuso diferencial |
|
| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
