Sensor de presión del diafragma de descarga Transmisor para aplicaciones de presión de alta temperatura Sensor
Product Details
| Modelo no.: | BP93420-IIIQT1 y sus derivados | Fuente de alimentación: | 12 a 32 VDC |
|---|---|---|---|
| No hay: | Display de 4 a 20 mA+ | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Rango de acción: | 0-35kpa~3.5Mpa | Tipo de estructura: | Transmisor del sensor de presión del diafragma |
| Medium de medición: | Líquido, gas, pegamento para bebidas, etc. | grado de precisión: | 00,5% |
| Clasificación de propiedad intelectual: | Protección IP65 | Personalización: | Disponible |
| Resaltar |
Sensor de presión del diafragma de descarga de alta temperatura,Transmisor de sensores de presión de alta temperatura,Transmisor del sensor de presión del diafragma |
||
Product Description

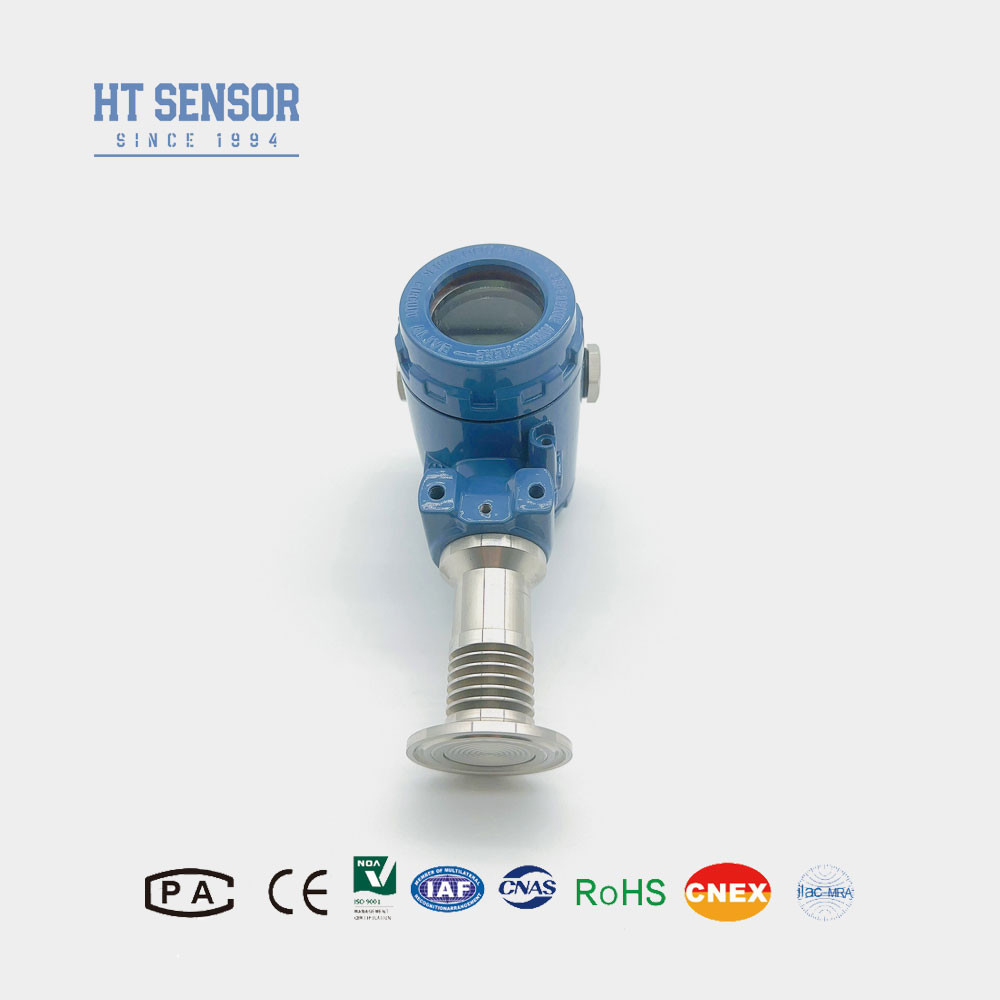

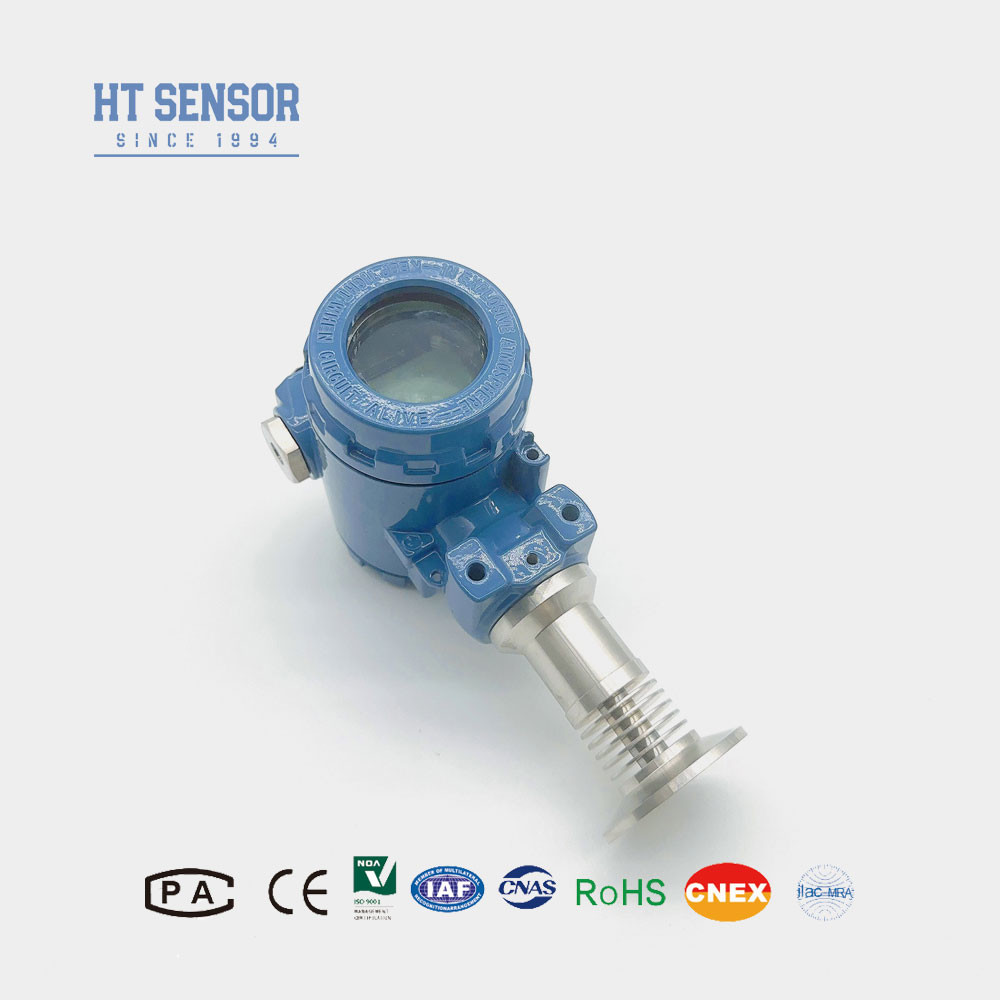

Transmisor de sensores de presión del diafragma para aplicaciones de presión a altas temperaturas
Se aplicará el método de medición de la presión en el sistema de medición de la presión.
Introducción del sensor de presión del diafragma:
- El transmisor de presión con diafragma de chorro BP93420-IIIQT1 es un transmisor de presión analógico con las siguientes características clave:
- 1- Estructura de membrana plana: el diseño del diafragma del transmisor aumenta el área de contacto con el medio medido, mejorando su rendimiento.
- 2Amplio rango de temperatura: El transmisor está diseñado para funcionar en un amplio rango de temperatura, lo que le permite adaptarse a diversas condiciones ambientales.
- 3Capacidad de sobrecarga: El transmisor tiene una alta capacidad de sobrecarga, lo que le permite soportar picos de presión y sobretensiones sin comprometer su funcionalidad.
- 4. Fuerte resistencia a la corrosión: Los materiales y la construcción del transmisor proporcionan una robusta resistencia a la corrosión, lo que lo hace adecuado para su uso en diversos entornos hostiles.
- 5Aplicación versátil: con estas características,Los transmisores de presión de la serie BP93420-IIIQT1 se pueden aplicar en una amplia gama de industrias y aplicaciones que requieren una medición fiable de la presión en condiciones difíciles.
- 6Esta optimización pone de relieve las principales ventajas del transmisor del sensor de presión BP93420-IIIQT1, haciendo hincapié en su idoneidad para su uso en entornos diversos y exigentes.
| Parámetros de rendimientode lasSensor de presión del diafragma | |
| Rango de medición deSensor de presión del diafragma | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| La histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg |
Las aplicaciones desensor de presión del diafragma:
- 1. Adecuado para la medición de gases y líquidos no corrosivos con 316L.
- 2Se utiliza para el procesamiento aséptico en industrias médicas, biofarmacéuticas, de higiene alimentaria y otras.
- 3Se utiliza en las industrias del papel y de la química, así como en la medición del nivel de aguas residuales y de la presión de los tanques de bebidas, adecuado para sistemas de control hidráulico y neumático.
| Señales de salidafsensor de presión del diafragma | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos de pedidofsensor de presión del diafragma |
- 1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
- 2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
- 3Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
- 4Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
- 5En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedidos desensor de presión del diafragma | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Las preguntas frecuentes deSensor de presión del diafragma de descarga:
1P: ¿Cuáles son las características de su sensor de presión del diafragma¿Los transmisores?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
