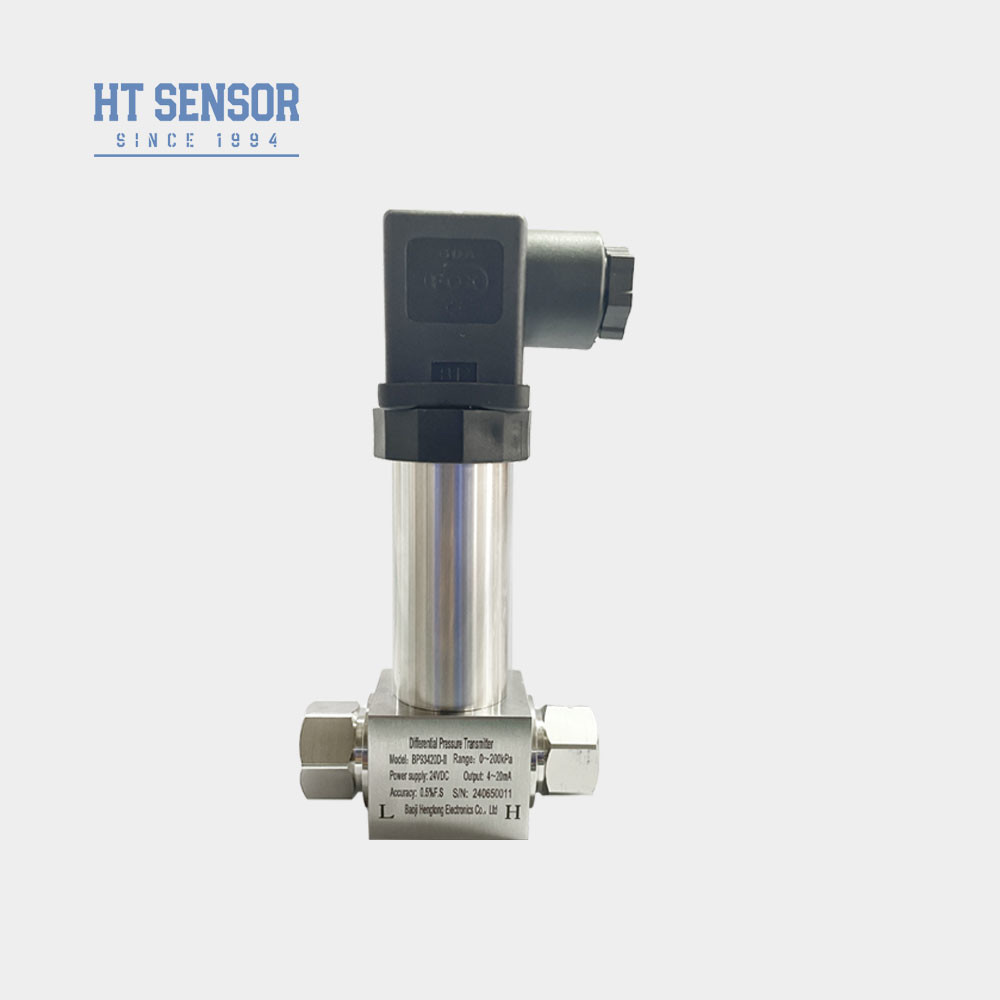

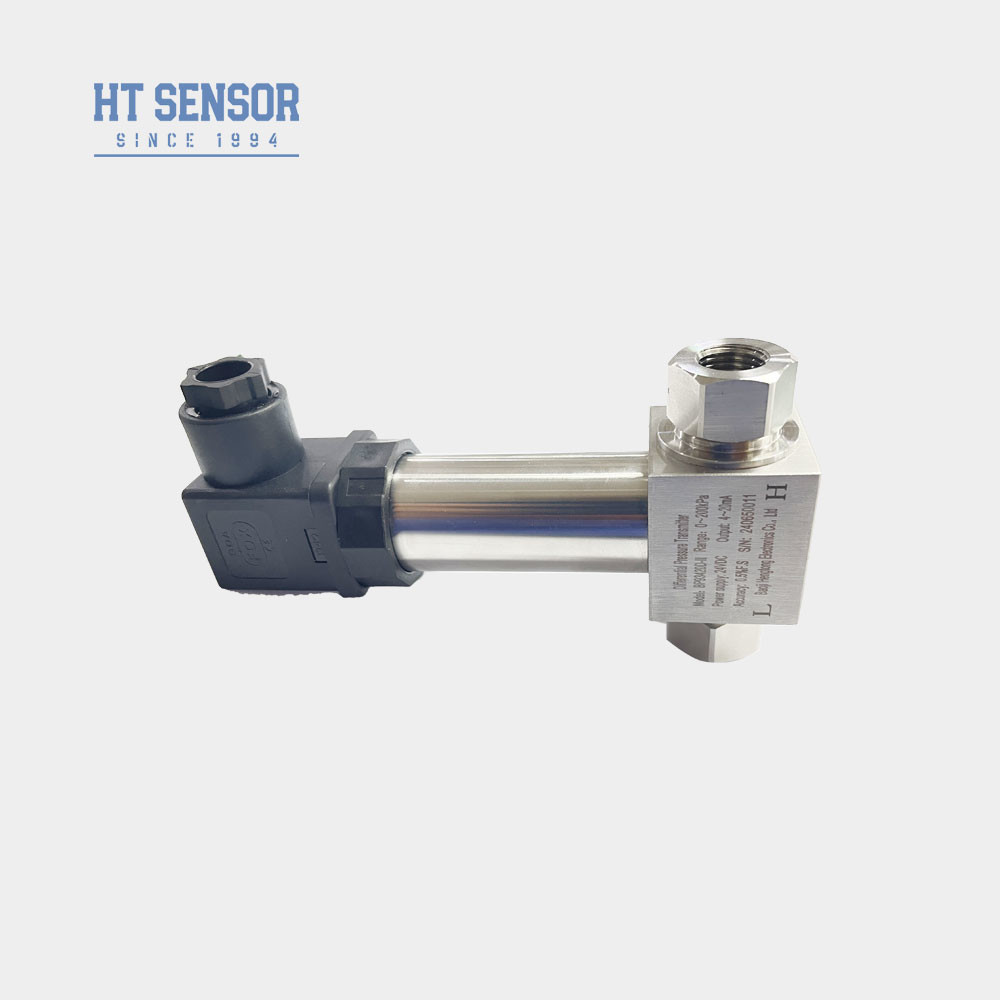

Transmisor de presión diferencial BP93420DII con sensor piezorresistivo de silicio difuso
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII emplea un sensor piezorresistivo de silicio difuso.Es aplicable a la medición del diferencial de presión de varios gases y líquidos en tuberías dentro de industrias como el petróleo, química, energía eléctrica, hidrología, etc.
Características del productode un transmisor de presión diferencial:
1El transductor adopta un diseño de estructura de acero inoxidable, estructura compacta, instalación conveniente.
2Después de una estricta compensación de temperatura y detección de envejecimiento, para garantizar un rendimiento estable y confiable.
3La interfaz eléctrica puede ser externa o directamente conectada.
Aplicacionesde un transmisor de presión diferencial:
- 1Es adecuado para la medición de presión diferencial de varios gases o líquidos en tuberías de petróleo, química, energía eléctrica, hidrología y otras industrias.
- 2Se utiliza para el control de procesos en el campo industrial.
- 3- La medición de la presión diferencial de las tuberías y de los hornos
| Parámetros de rendimientode un transmisor de presión diferencial: |
| Rango de medición |
0-10KPa...~2MPa |
| Tipo de presión |
Presión diferencial |
| Sobrecarga de un solo lado |
≤ 3 veces el rango nominal |
| Presión estática |
El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de la temperatura de la franja |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Temperatura de compensación |
La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento |
-30°C a 80°C |
| Temperatura de almacenamiento |
-40°C a 100°C |
| Vibración |
10g,55Hz 2kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,45 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ′ 20 mA |
Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: |
Cables 2/3/4 |
| 010/20 mA |
3 cables
|
| 0/1 ¢ 5V |
| 0.5 ∙ 4.5 V |
5VDC |
| Consejos para ordenarde un transmisor de presión diferencial: |
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
3Cuando se ordene un transmisor con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
5. Los anillos O de caucho fluorado tienen un rango de temperatura de funcionamiento nominal de - 20 °C ~ 250 °C. Cuando las temperaturas de funcionamiento caigan por debajo de - 20 °C, se deben seleccionar anillos de sellado de tipo EPDM O.
6El cable no viene con el cable predeterminado conectado. Si usted requiere cable, hay tres materiales para elegir. Si no se dan instrucciones específicas,Los materiales de los cables de polietileno se utilizarán por defecto.Si se requieren diferentes materiales de cable, indique en el formulario de pedido.
7En caso de requerimientos especiales tales como vibraciones fuertes, impacto instantáneo, fuertes interferencias electromagnéticas o de radiofrecuencia, por favor infórmenos e indiquen en su pedido.
| Guía de pedidosde un transmisor de presión diferencial: |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| El DII |
Transmisor de presión diferencial |
| |
Rango de medición |
0-10KPa...~2MPa |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ¢ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
Se aplicarán las siguientes medidas: |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20×1,5 Hombre |
| J2 |
G1/2 Hombre |
| J3 |
G1/4 Hombre |
| J4 |
1/2 NPT Hombre |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| D |
Presión diferencial |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
