Transmisor de presión diferencial con sensor de presión diferencial de silicio difundido piezoresistivo de Dwyer
Product Details
| Modelo: | Se aplicará el método de evaluación de los resultados. | Rango de acción: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
|---|---|---|---|
| El poder: | La velocidad de la señal de encendido de la unidad de encendido de la unidad de encendido de la unid | Producción: | 0.5-4.5V 4-20mA RS485 y así sucesivamente |
| Material: | de acero inoxidable | El hilo: | Hombre y mujer pueden ser OEM |
| Tipo de presión: | Transmisor del sensor de presión diferencial | Clase de protección: | Protección IP65 |
| Medio de prueba: | Aceite de aire y agua | Conector: | el DIN grande |
| Resaltar |
Transmisor de presión diferencial piezoresistivo de silicio difuso,Sensor de presión diferencial de Dwyer,Transmisor de presión diferencial de Dwyer |
||
Product Description

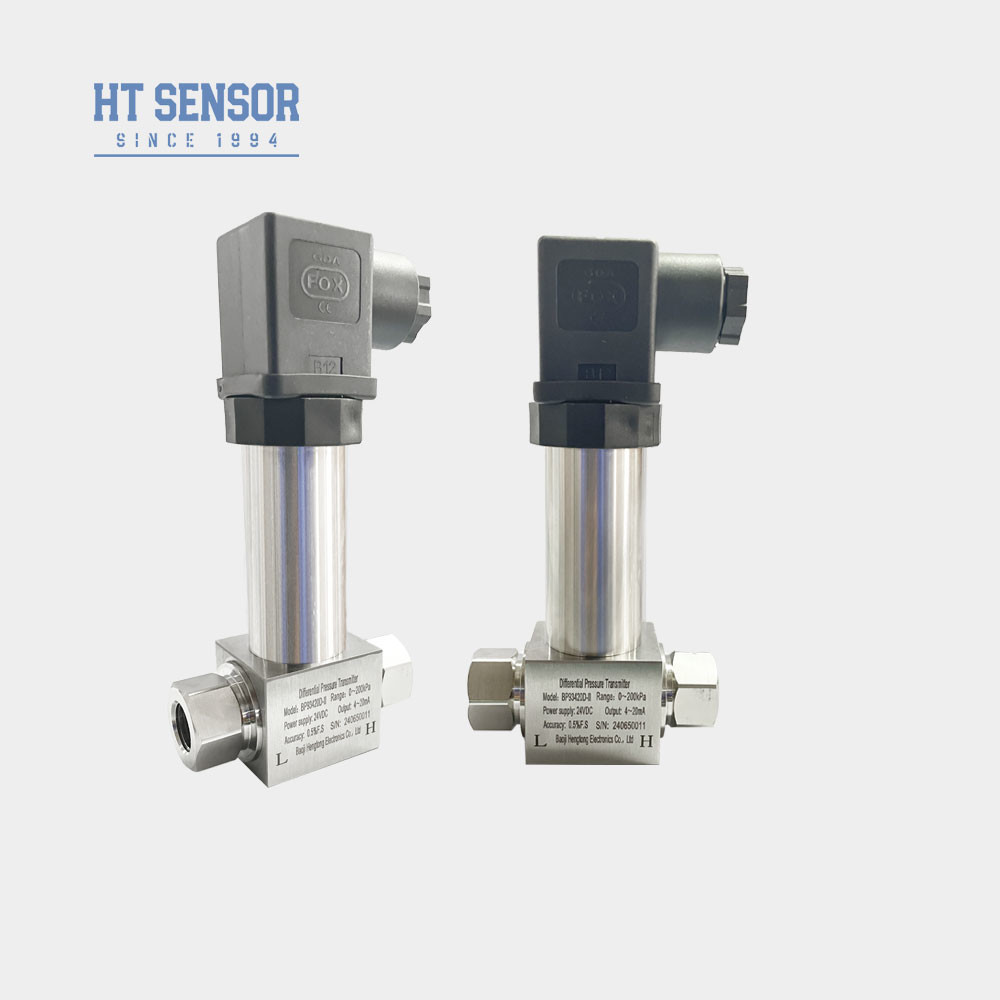

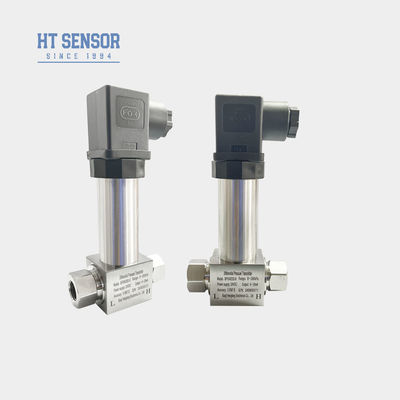

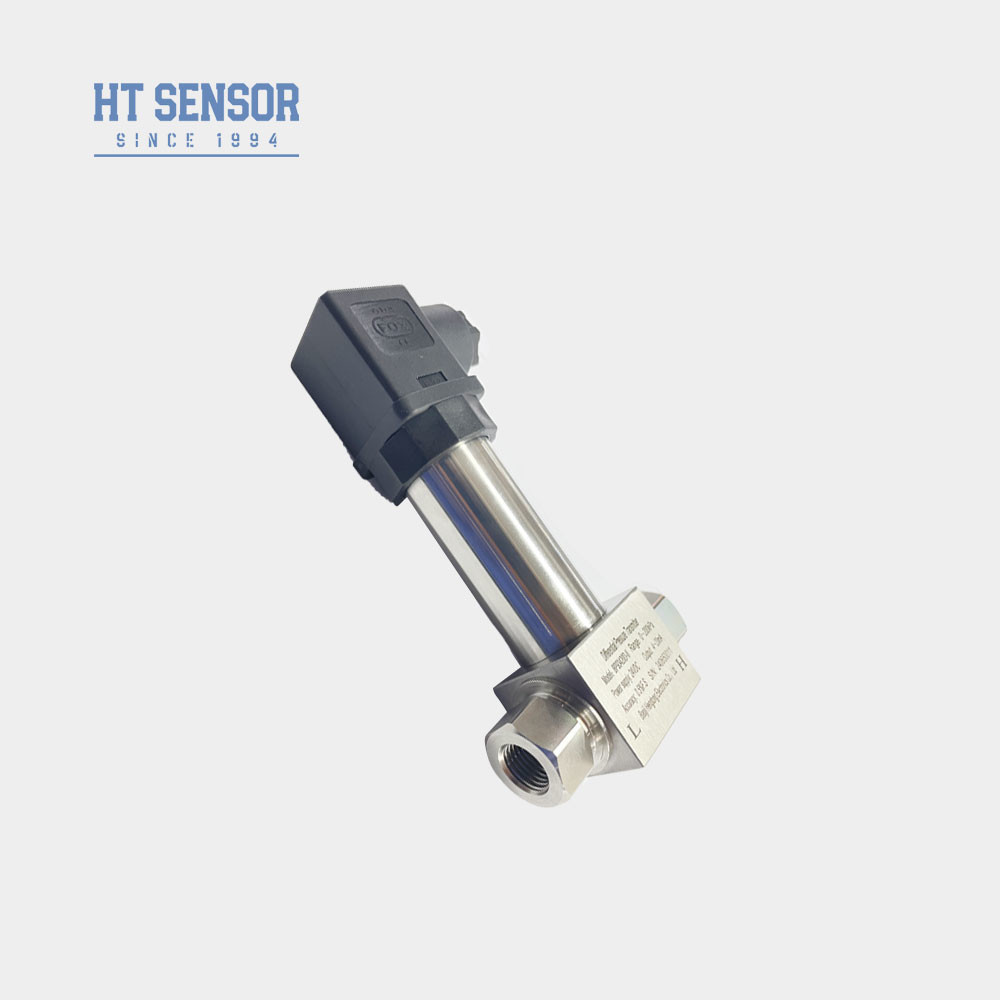

Transmisor de presión diferencial con sensor piezorresistivo de silicio difuso Dwyer
BP93420DII Diferencial Presión Transmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII emplea un sensor piezorresistivo de silicio difuso. Se mide y se emite la presión diferencial de gas y líquido, que se puede mostrar. Es aplicable a la medición de la presión diferencial de varios gases y líquidos en tuberías dentro de industrias como la petrolera, química, energía eléctrica, hidrología, etc.
Características del producto del transmisor de presión diferencial:
- El transmisor adopta un diseño de estructura de acero inoxidable, estructura compacta y fácil instalación.
- Después de una estricta compensación de temperatura y selección de envejecimiento, para garantizar un rendimiento estable y confiable.
- La interfaz eléctrica puede ser externa o de conexión directa.
Aplicaciones del transmisor de presión diferencial::
- 1. Adecuado para la medición de la presión diferencial de varios gases o líquidos en tuberías en las industrias petrolera, química, energía eléctrica, hidrología y otras.
- 2. Se utiliza en el control de procesos en el campo industrial.
- 3. Medición de la presión diferencial de tuberías y hornos.ers
| Parámetros de rendimiento del transmisor de presión diferencial: | |
|---|---|
| Rango de medición | 0-10KPa……~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(＞200KPa) |
| Deriva de temperatura cero | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de intervalo | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Temperatura de compensación | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de funcionamiento | -30℃~80℃ |
| Temperatura de almacenamiento | -40℃~100℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Intrínsecamente seguro y a prueba de explosiones |
| Clasificación de protección | IP65 |
| Peso | ~0.45kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 hilos |
| 0～10/20mA |
3 hilos |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Consejos para pedidos del transmisor de presión diferencial: |
1. Al seleccionar el producto, asegúrese de que el medio de prueba sea compatible con las partes de contacto del producto (acero inoxidable 304 o 316L).
2. Para garantizar un funcionamiento fiable, se recomienda instalar tres tubos de válvula entre el punto de medición y el transmisor para garantizar que la presión de la cámara de presión positiva y negativa del transmisor sea lenta y uniforme. Si la sobrecarga de un solo extremo es grave, el sensor se dañará.
3. Al instalar, las interfaces de presión en ambos extremos deben colocarse horizontalmente para minimizar el impacto de la posición de instalación en el producto.
4. En caso de requisitos especiales como vibraciones fuertes, golpes instantáneos, fuertes interferencias electromagnéticas o interferencias de radiofrecuencia, infórmenos e indíquelo en el pedido.
5. Al pedir un transmisor con un cabezal de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
| Guía de pedidos del transmisor de presión diferencial: | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del contorno | |||||||
| DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa……~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Otro | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
Preguntas frecuentes:
P1:¿Son ustedes una empresa manufacturera?
A1:Somos fabricantes con más de 29 años de experiencia.
P2:Producto personalizado
A2:Ofrecemos servicios de diseño OEM y personalizado.
P3:Garantía de calidad
A3:Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4:Envío y embalaje
A4:Los productos generalmente se envían por Express internacional, incluidos UPS, FedEx, DHL e INT para flete prepago, también se puede usar su cuenta de envío para cobrar, embalaje estándar de exportación, incluida la certificación de inspección.
P5:Contáctenos
A5:Tenemos un equipo de ventas activo y experimentado para servirle en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el servicio en línea.
