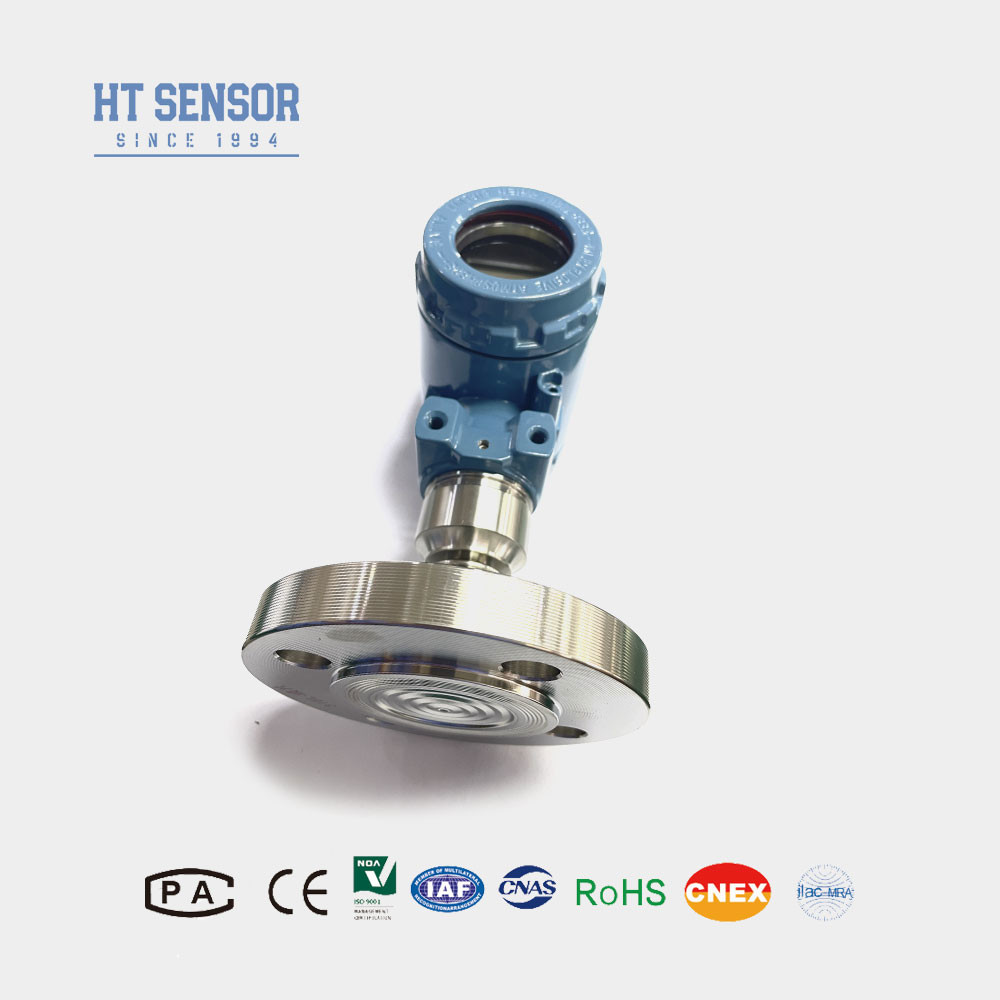

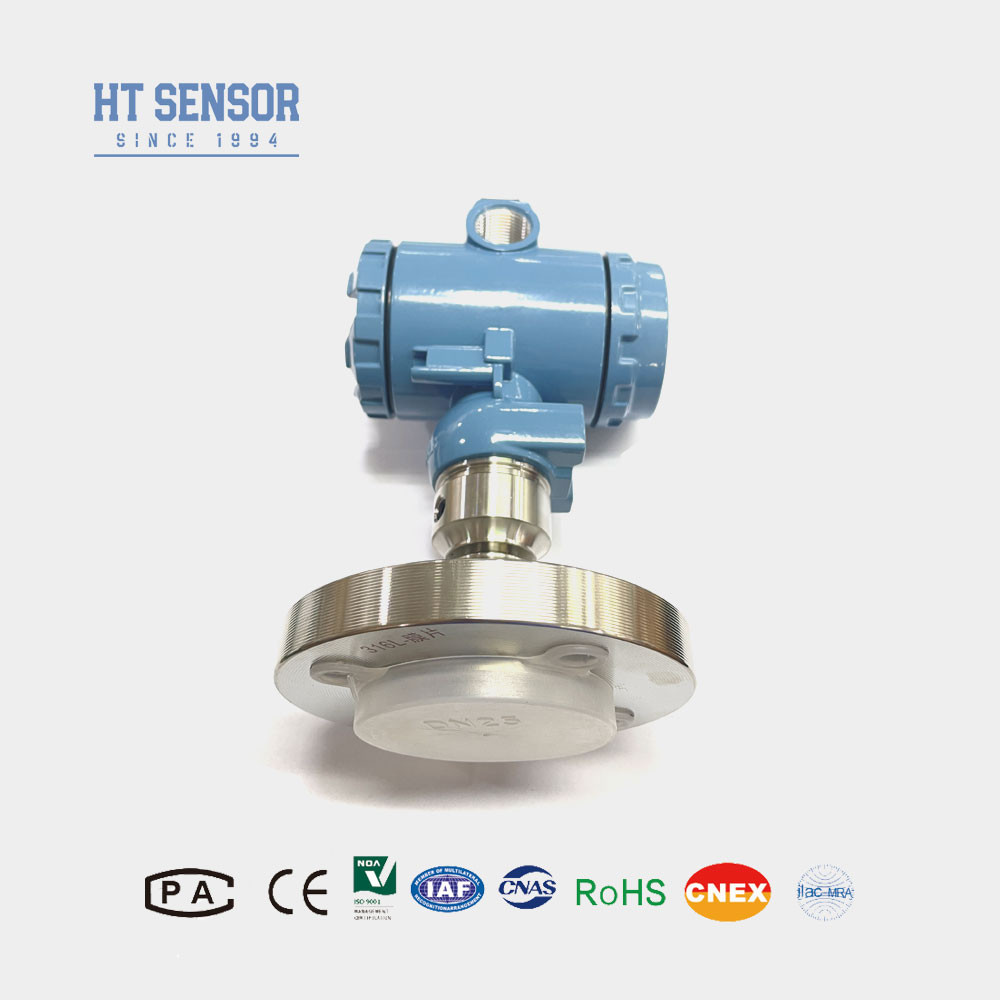

Transmisor de presión industrial de alta temperatura con diafragma de descarga para aplicaciones industriales
Product Details
| Modelo NO.: | Se aplicarán las siguientes medidas: | Fuente de alimentación: | Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de C |
|---|---|---|---|
| No hay: | 4-20mA RS485 con pantalla | Tipo de presión: | Medidor, presión absoluta y sellada |
| Rango: | 0-35kpa~20Mpa | Tipo de estructura: | Transmisor de sensores de diafragma de descarga |
| Medio de medición: | líquido de alta temperatura | Grado de precisión: | 0.5% |
| Departamento: | DN25-DN50 -DN100 y demás | Personalización: | OEM |
| Resaltar |
Transmisor de presión rasante del diafragma,Transmisores de presión para aplicaciones industriales,Transmisor de presión de alta temperatura |
||
Product Description
Transmisor de presión de alta temperatura con diafragma de descarga para aplicaciones industriales
Se aplicarán las siguientes medidas:Transmisor de presión
La introducción deSensor de presión industrial Transmisor:
El transmisor de presión de alta temperatura BP93420-III utiliza el núcleo lleno de aceite de película resistiva de silicio de la serie HT como elemento de medición de la señal.Su conexión de proceso consiste en la soldadura directa de un diafragma aislante 316L y una brida correspondienteEl disipador de calor personalizado está diseñado para adaptarse a ambientes de alta temperatura.el circuito de procesamiento de la señal convierte la señal del sensor en una señal de salida estándar ((4-20mA)Se han llevado a cabo pruebas rigurosas y detección de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y confiable del transmisor.
| Parámetros de rendimiento deSensor de presión industrial Transmisor | |
| Rango de medición | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Desviación de temperatura a escala completa | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 4 kg |
Características del productoTransmisores de sensores de presión industriales:
- 1- Amplio rango de medición,varias opciones de interfaz de presión
- 2Opciones de señal de salida diversas
- 3. ajustable a cero y a escala completa
- 4Alta precisión, múltiples conexiones de proceso estériles
Las aplicaciones deTransmisores de sensores de presión industriales:
- Apto para medir gases y líquidos no corrosivos con 316L.
- Industrias médicas, biofarmacéuticas e higiene alimentaria para el procesamiento estéril.
- Se utiliza en las industrias del papel y química, así como para el nivel de aguas residuales y bebidas.
| Señales de salidafTransmisores de sensores de presión industriales | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Consejos de pedidofTransmisores de presión industriales |
- 1. Asegurar la compatibilidad: al seleccionar el producto, verifique que el medio de ensayo sea compatible con las partes de contacto del producto.
- 2. Productos a prueba de explosiones: Tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digitales.
- 3Fuente de alimentación para pantallas: al ordenar un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
- 4Protección contra rayos: para garantizar el funcionamiento fiable del producto,se recomienda instalar dispositivos de protección contra rayos en el lugar y garantizar que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
- 5. Opciones de cable: La longitud predeterminada del cable es nula, y hay tres tipos de materiales de cable para elegir.Si se requiere un material de cable diferente, por favor indique en el formulario de pedido.
- 6Requisitos especiales: en caso de requerimientos especiales, tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedidos deSensor de presión industrial Transmisor | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por su alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
