DN25 Transmisor de presión de brida de alta temperatura 4-20mA con sensor de presión industrial de pantalla
Product Details
| Modelo no.: | Se aplicarán las siguientes medidas: | Fuente de alimentación: | 24 VDC |
|---|---|---|---|
| No hay: | 4-20mA RS485 O también hart | Tipo de presión: | Presión del medidor, absoluta, sellada |
| Rango de acción: | 0-35kpa~20Mpa | Tipo de estructura: | Transmisor de diafragma de descarga |
| Mediano de medición: | alta temperatura líquido o aire | Grado de exactitud: | 00,5% |
| En el plano: | DN25-DN50 y demás | Personalización: | - ¿ Qué? |
| Resaltar |
transmisor de presión 4-20ma,Transmisor de presión de las bridas DN25,Transmisor de presión de alta temperatura |
||
Product Description

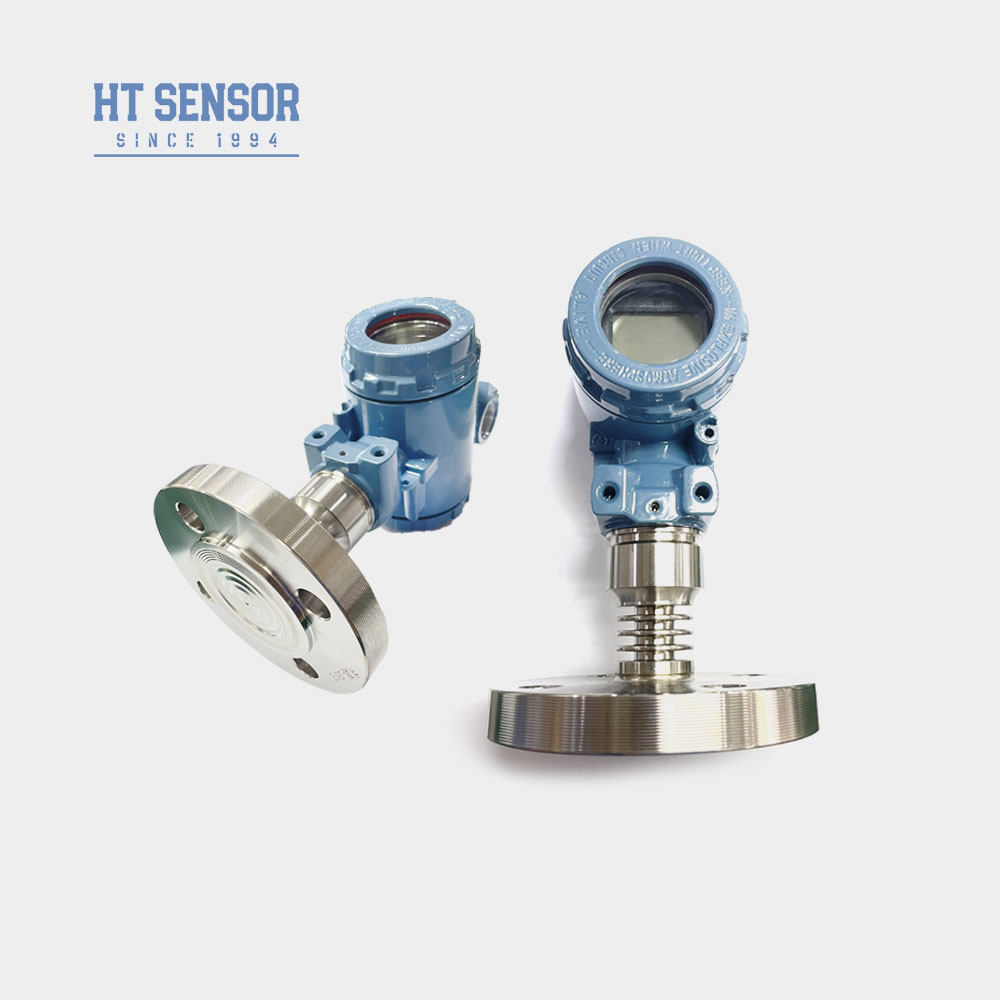

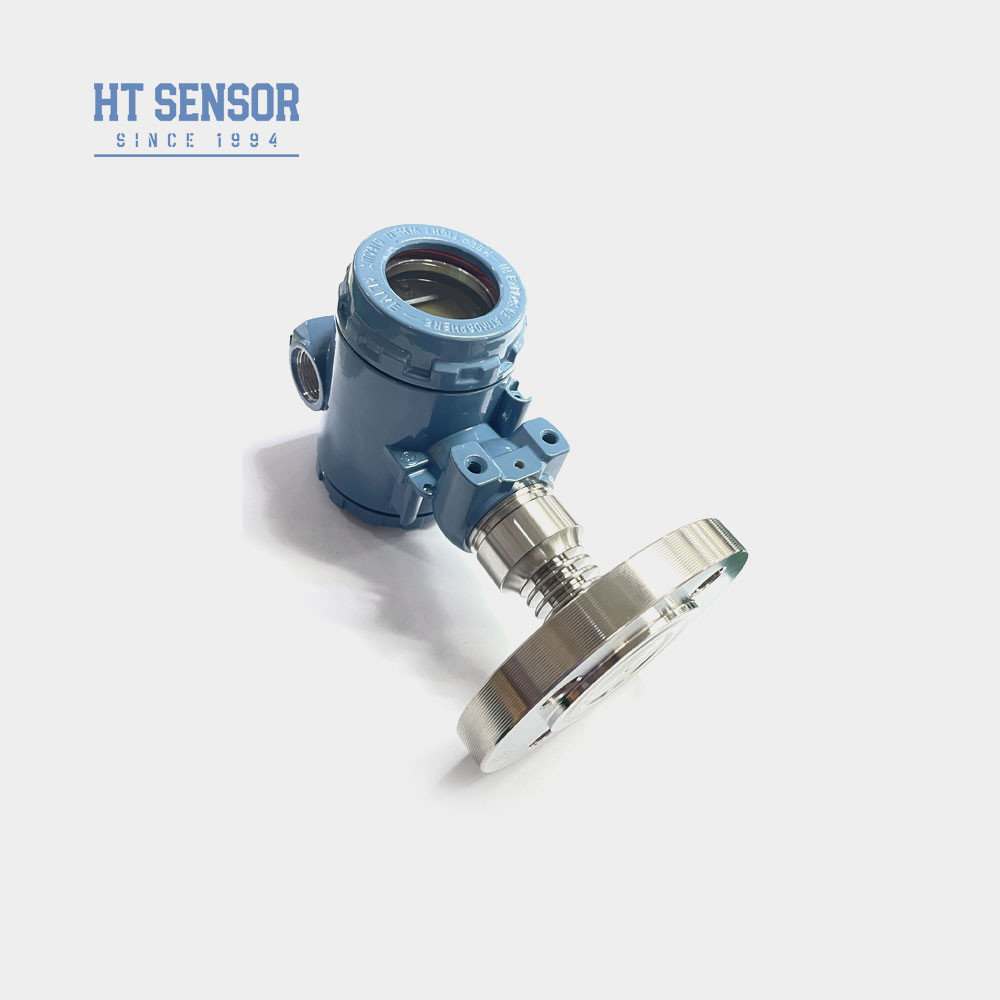

DN25 Transmisor de presión de brida de alta temperatura 4-20mA con pantalla
Se aplicarán las siguientes medidas:Transmisor de presión
La introducción deSensor de presión industrial Transmisor:
El transmisor de presión de alta temperatura BP93420-III emplea el núcleo lleno de aceite de película resistiva de silicio de la serie HT como componente de detección de señal.Su conexión de proceso consiste en la soldadura directa de un diafragma aislante 316L y una brida correspondienteEl disipador de calor personalizado está diseñado para adaptarse a ambientes de alta temperatura.el circuito de procesamiento de la señal convierte la señal del sensor en una señal de salida estándar (4-20mA)Se han llevado a cabo pruebas rigurosas y detección de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar el rendimiento estable y confiable del transmisor.
| Parámetros de rendimiento deSensor de presión industrial Transmisor | |
| Rango de medición | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las condiciones de ensayo de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de ensayo de las emisiones de gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 4 kg |
Características del productoTransmisores de sensores de presión industriales:
- 1- Amplio rango de medición, varias opciones de interfaz de presión.
- 2Varias opciones de señal de salida.
- 3Ajustable a cero y a escala completa.
- 4Alta precisión, múltiples conexiones de proceso estériles.
Las aplicaciones deTransmisores de sensores de presión industriales:
- Apto para la medición de gases y líquidos no corrosivos de 316L.
- Se utiliza para el procesamiento aséptico en industrias médicas, biofarmacéuticas, de higiene alimentaria y otras.
- Se utiliza en las industrias del papel y química, así como en los niveles de aguas residuales y bebidas.
| Señales de salidafTransmisores de sensores de presión industriales | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Consejos de pedidofTransmisores de presión industriales |
- Asegurar la compatibilidad: al seleccionar el producto, verifique que el medio de ensayo sea compatible con las partes de contacto del producto.
- Productos a prueba de explosiones: Tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
- El diafragma es un componente importante, no dañe la deformación del diafragma.
- Protección contra rayos: Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y garantizar que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
- Opciones de cable: La longitud predeterminada del cable es nula, y hay tres tipos de materiales de cable para elegir.Si se requiere un material de cable diferente, por favor indique en el formulario de pedido.
- Requisitos especiales: en caso de requisitos especiales, como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas o RF fuertes, por favor infórmenos e indiquenlo en el pedido.
| Guía de pedidos deSensor de presión industrial Transmisor | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
P1: ¿Están ¿Es usted una empresa de manufactura?
R1: Somos fabricantes con más de 29 años de experiencia.
P2:Producto personalizado
R2: Proporcionamos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades han sido modificadas, mal utilizado, descuidado.
P4:Envío y embalaje
A4:Los productos se envían generalmente por Express internacional, incluyendo UPS,FedEx,DHL e INT para el flete prepagado,también puede utilizar su cuenta de envío para recoger,envasado de exportación estándar,incluida la certificación de inspección.
P5:Ponte en contacto con nosotros
A5:Tenemos un equipo de ventas activo y experimentado para atenderle en la pregunta técnica y la cuestión de negocios. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
