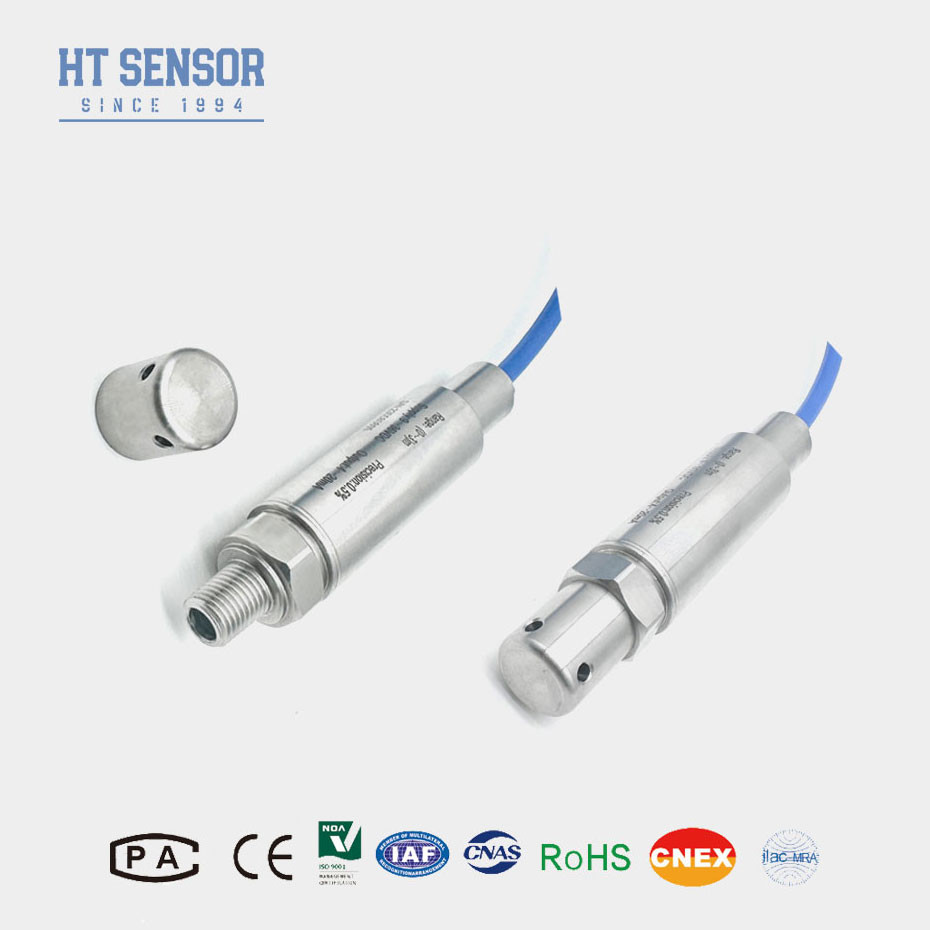

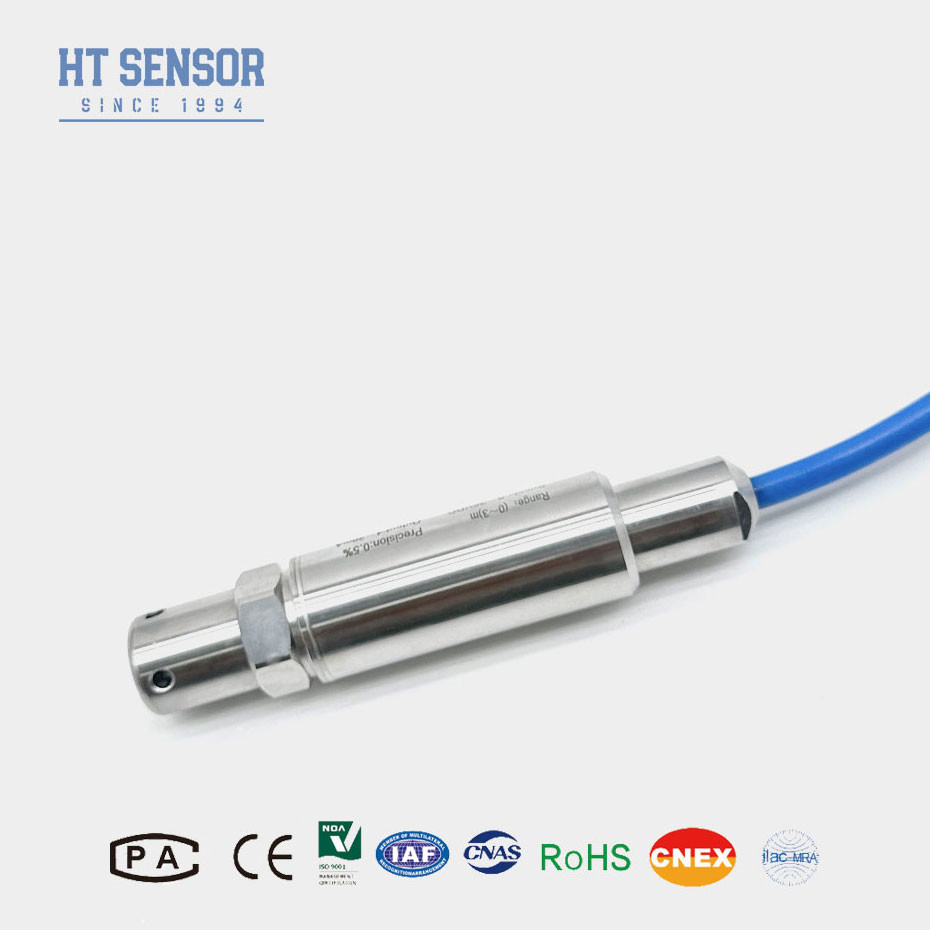

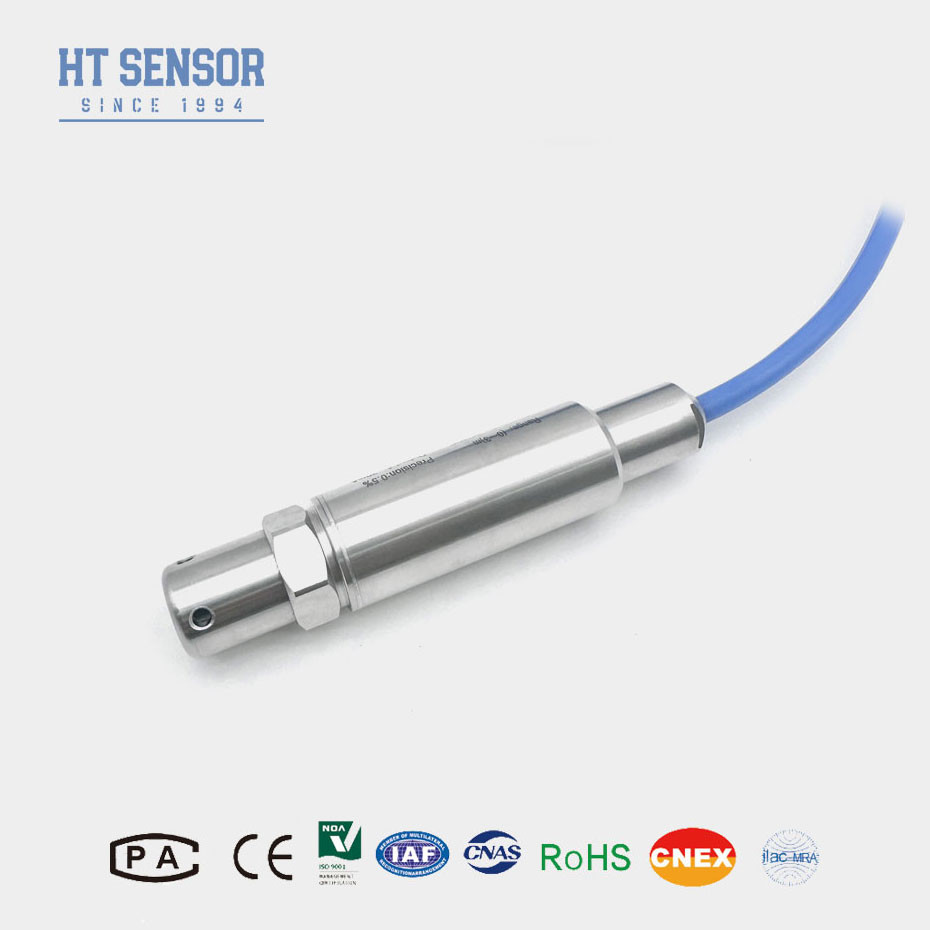

La introducción deTransmisor de nivel hidrostático:
BH93420-Yo...El transmisor de nivel hidrostático está diseñado para una medición precisa y confiable del nivel en una variedad de aplicaciones de líquidos. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). este transductor de presión sumergible es una excelente solución para el control del nivel para aplicaciones interiores y exteriores.
Transmisor de nivel hidrostáticoEs una solución versátil y fiable para la medición precisa del nivel en diversas aplicaciones.
Características del producto
1.Compensación de temperatura por dígitos: mediciones precisas en un amplio rango de temperaturas.
2- Rango de medición: disponible en los rangos de 0-1m a 0-200m H2O.
3.Signales de salida: 4-20mA, 0-5VDC o salidas digitales (RS485, Modbus).
4Precisión: ±0,1% FS para una medición precisa del nivel.
5Material: carcasa de acero inoxidable para su resistencia a la corrosión.
Aplicaciones:
* Tanques de nivel de líquido
* Tanques de gasolina y diésel
* Canales de aguas residuales
* Medición del nivel del agua subterránea por el departamento
Parámetros de rendimiento:
| Rango de medición |
0 ~ 10m... 400mH2O |
| Sobrecarga |
≤ 2 X de rango nominal |
| Precisión @ 25oC |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
± 0,2% F.S/año (máximo) |
| Desviación de la temperatura del punto cero |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de temperatura a escala completa |
Las medidas de ensayo deben ser tomadas en función de las condiciones del ensayo. Las condiciones de ensayo de los equipos de ensayo deberán cumplirse en el momento en que se produzca el ensayo. |
| Temperatura de compensación |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamiento |
-20 a 80 oC |
| Temperatura de almacenamiento |
-30 ~ 100oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones |
ExiaIICT6 |
| Calificación de protección |
Protección IP67, IP68 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,3 kg (sin el cable) |
| Material del cable |
Polietileno, poliuretano |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 el alambre |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 el alambre |
Consejos para ordenar:
Al considerar la compra de transmisores de presión de silicio difuso, es crucial evaluar varios factores para garantizar que el producto seleccionado cumpla con sus necesidades específicas de aplicación.A continuación se muestra una guía completa para ayudarle a través del proceso de pedido
1Asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
2. Debe especificarse la densidad del medio medido.
3Para interferencias electromagnéticas o de radiofrecuencia, por favor proporcione detalles a nuestra empresa e indique en el pedido.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5Compatibilidad de los materiales
Material de la carcasa y del cable: Asegúrese de que los materiales utilizados en el transmisor (por ejemplo, acero inoxidable, PVC, PTFE) sean compatibles con el líquido que se mide.especialmente si se trata de sustancias corrosivas o agresivas.
| Orden Guía: |
| BH93420 |
Código |
Proyecto de construcción |
| |
Yo... |
Transmisor de presión |
| |
Rango de medición |
0 ~ 10m... 400mH2O |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
Se trata de un sistema de seguridad. |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
| |
Código |
El material |
| 01 |
Acero inoxidable 304 |
| 02 |
Acero inoxidable 316L |
| |
Código |
Material del cable |
| C1 |
El PE |
| C2 |
De poliuretano |
Preguntas frecuentes:
1¿Qué es un transmisor de nivel sumergible de silicio difuso?
Un transmisor de nivel sumergible de silicio difuso es un dispositivo utilizado para medir el nivel del líquido sumergiendo el sensor en el líquido.Utiliza tecnología de silicio difuso para proporcionar mediciones precisas y fiables basadas en la presión hidrostática.
2¿Cómo funciona un transmisor de nivel sumergible de silicio difuso?
El transmisor mide la presión hidrostática ejercida por la columna de líquido sobre el sensor.que luego se procesa para determinar el nivel de líquido.
3¿Cuáles son las características clave de este tipo de transmisor?
Alta precisión
Construcción robusta
Compensación de la temperatura
Estabilidad a largo plazo
Instalación fácil
4¿Qué materiales se utilizan en la construcción de estos transmisores?
Por lo general, están hechos de acero inoxidable u otros materiales resistentes a la corrosión para soportar ambientes hostiles y líquidos agresivos.
5¿Cómo instalar un transmisor de nivel sumergible de silicio difuso?
La instalación es sencilla: el sensor simplemente se sumerge en el líquido a medir. El transmisor está conectado a un sistema de monitorización o controlador a través de su salida eléctrica.
6¿Qué señales de salida están disponibles?
Las señales de salida comunes incluyen 4-20mA, 0-5VDC y salidas digitales como RS485 y Modbus.
