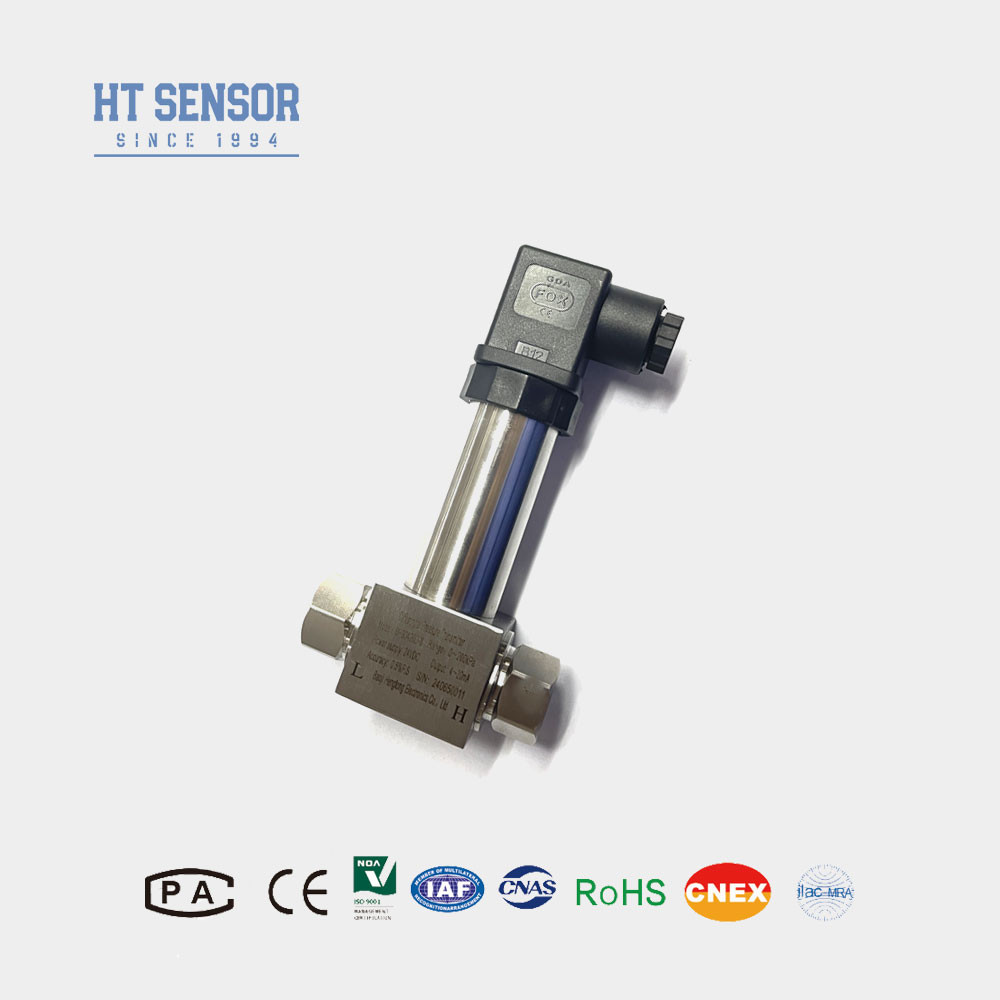

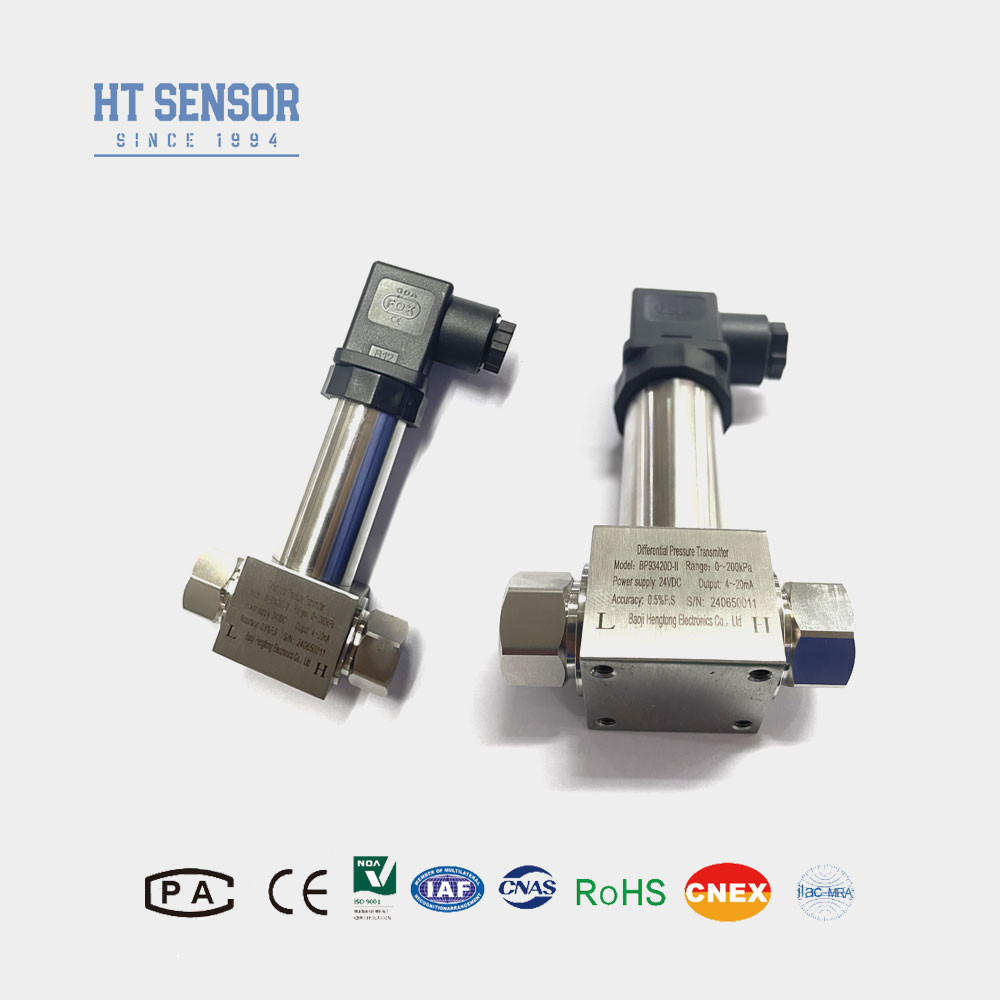

Transmisor de presión diferencial BP93420DII con transmisor de sensor de presión de diseño compacto y fácil de instalar
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Resaltar |
Transmisor de presión diferencial de fácil instalación,Transmisor de presión diferencial BP93420DII,Transmisor de presión diferencial compacto |
||
Product Description
Transmisor de Presión Diferencial con Sensor Piezorresistivo de Silicio Difundido Dwyer
BP93420DII Diferencial Presión Transmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII emplea un sensor piezorresistivo de silicio difundido. Se mide y se emite la diferencia de presión de gas y líquido, que se puede mostrar. Es aplicable a la medición de la diferencia de presión de varios gases y líquidos en tuberías dentro de industrias como la petrolera, química, energía eléctrica, hidrología, etc.
Características del producto del transmisor de presión diferencial:
- El transmisor adopta un diseño de estructura de acero inoxidable, estructura compacta y fácil instalación.
- Después de una estricta compensación de temperatura y selección de envejecimiento, para garantizar un rendimiento estable y confiable.
- La interfaz eléctrica puede ser externa o de conexión directa.
Aplicaciones del transmisor de presión diferencial::
- 1. Adecuado para la medición de la presión diferencial de varios gases o líquidos en tuberías en las industrias petrolera, química, energía eléctrica, hidrología y otras.
- 2. Se utiliza en el control de procesos en el campo industrial.
- 3. Medición de la presión diferencial de tuberías y hornos.ers
| Parámetros de rendimiento del transmisor de presión diferencial: | |
|---|---|
| Rango de medición | 0-10KPa……~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(＞200KPa) |
| Deriva de temperatura cero | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de intervalo | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Compensación de temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de funcionamiento | -30℃~80℃ |
| Temperatura de almacenamiento | -40℃~100℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Seguro intrínsecamente y a prueba de explosiones |
| Clasificación de protección | IP65 |
| Peso | ~0.45kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 hilos |
| 0～10/20mA |
3 hilos |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Consejos para pedidos del transmisor de presión diferencial: |
1. Al seleccionar el producto, asegúrese de que el medio de prueba sea compatible con las partes de contacto del producto (acero inoxidable 304 o 316L).
2. Para garantizar un funcionamiento fiable, se recomienda instalar tres tubos de válvula entre el punto de medición y el transmisor para asegurar que la presión de la cámara de presión positiva y negativa del transmisor sea lenta y uniforme. Si la sobrecarga de un solo extremo es grave, el sensor se dañará.
3. Al instalar, las interfaces de presión en ambos extremos deben colocarse horizontalmente para minimizar el impacto de la posición de instalación en el producto.
4. En caso de requisitos especiales como vibración fuerte, choque instantáneo, fuerte interferencia electromagnética o interferencia de radiofrecuencia, infórmenos e indíquelo en el pedido.
5. Al pedir un transmisor con un cabezal de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
| Guía de pedidos del transmisor de presión diferencial: | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa……~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellado | |||||||
| B4 | Otro | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
