Sensor de presión industrial de alta temperatura 12-32VDC con estructura de acero inoxidable

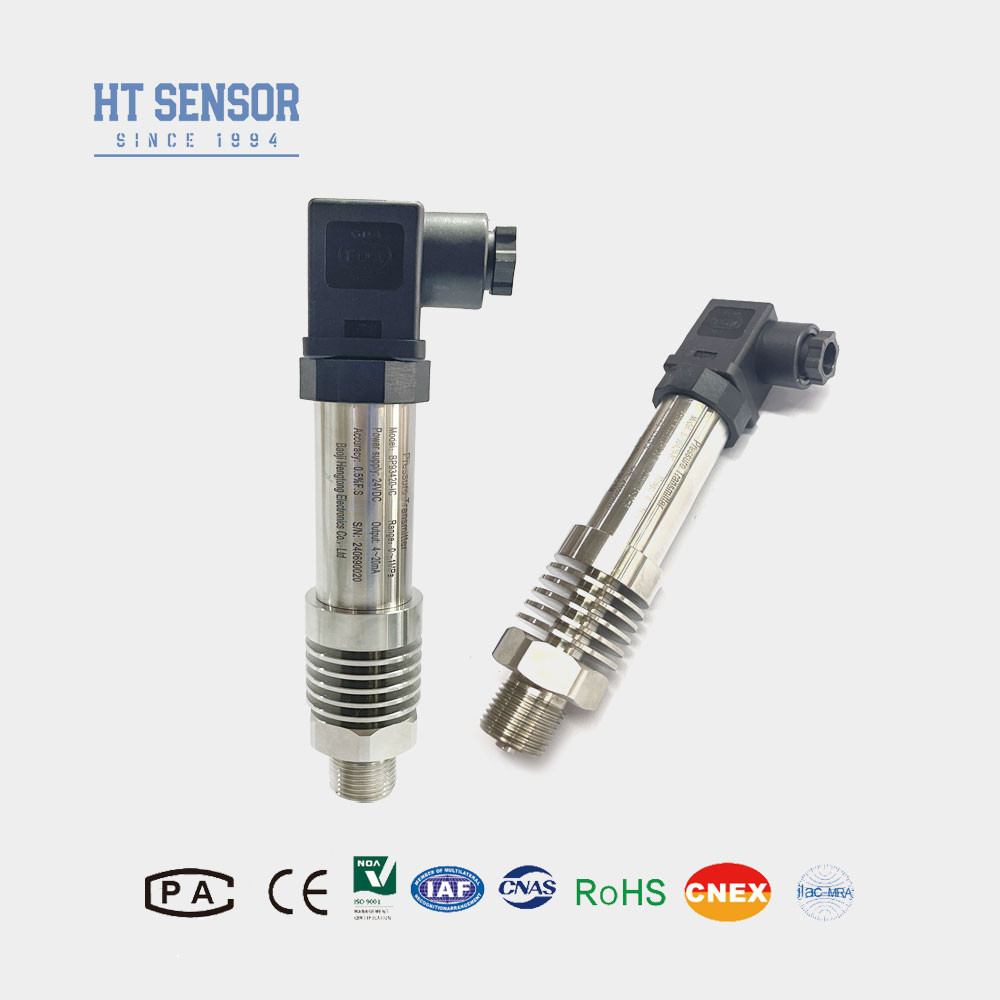

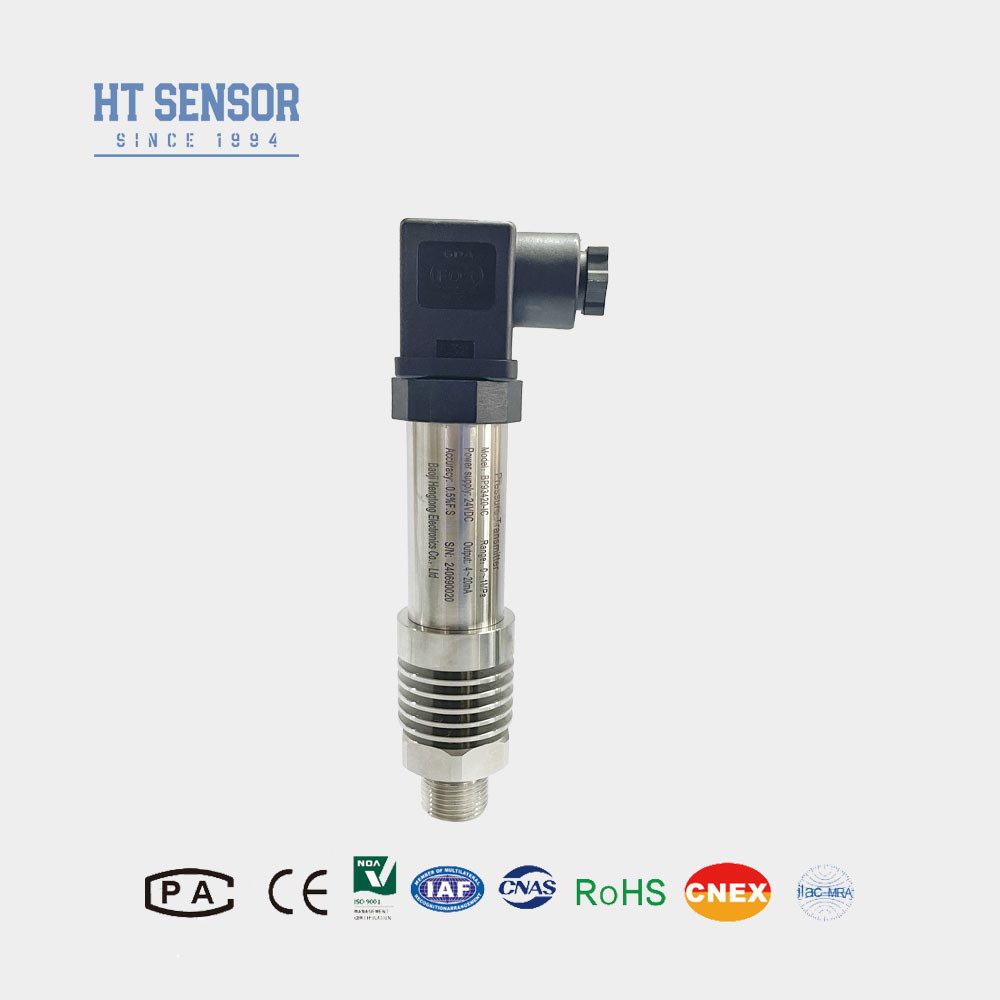

El sensor de presión industrial BP93420IC

Introducción del sensor de presión industrial:

BP93420-IC es un transmisor de sensor de presión industrial de alta temperatura, que utiliza el núcleo lleno de aceite de aislamiento de presión de silicio de la serie HT19 como elemento de medición principal.El sensor captura efectivamente la presión del medio medido a través de una estructura de disipación de calor dedicada integrada en el transmisorEste diseño especializado lo hace adecuado para entornos de altas temperaturas exigentes.que lo hace ideal para aplicaciones que impliquen fluctuaciones de temperatura o funcionamiento en condiciones elevadasSe utiliza ampliamente en procesos y sistemas industriales donde se necesitan mediciones de presión precisas y fiables incluso en ambientes de altas temperaturas.

Características del productocon una longitud de la longitud de la banda superior igual o superior a 20 mm

• 1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión.
• 2- Estructura de acero inoxidable de protección IP65.
• 3.Alta precisión, toda la estructura de acero inoxidable.
• 4.Medición humana de líquidos en ambientes de alta temperatura.

Aplicacionescon una longitud de la longitud de la banda superior igual o superior a 20 mm

• 1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
• 2Aplicado en las industrias marítima y de aviación.
• 3. Empleados en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
• 4Se utiliza en sistemas de control hidráulico y neumático.



1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
3Cuando se ordene un transmisor con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
5. Los anillos O de caucho fluorado tienen un rango de temperatura de funcionamiento nominal de - 20 °C ~ 250 °C. Cuando las temperaturas de funcionamiento caigan por debajo de - 20 °C, se deben seleccionar anillos de sellado de tipo EPDM O.
6El cable no viene con el cable predeterminado conectado. Si usted requiere cable, hay tres materiales para elegir. Si no se dan instrucciones específicas,Los materiales de los cables de polietileno se utilizarán por defecto..Si se requieren diferentes materiales de cable, indique en el formulario de pedido.

7.En caso de requerimientos especiales tales como vibraciones fuertes, impacto instantáneo, fuertes interferencias electromagnéticas o de radiofrecuencia, por favor infórmenos e indiquen en su pedido.





Guía de pedidos
Se aplicará el procedimiento siguiente:	Transmisor de presión
	Código	Proyecto de construcción
	IB	Transmisor de presión general			9o de junio	Muestra el transmisor de presión
	IE	Transmisor de presión de aviación resistente a los golpes			IIC/III	Transmisor de presión industrial general/con pantalla
	Si	Transmisor de presión a prueba de humedad			IIE y IIIE	Transmisor de presión general/de pantalla
	En el	Transmisor de presión dedicado para aire acondicionado
	IC	Transmisor de presión de alta temperatura
	El coeficiente intelectual	Transmisor de presión de alta temperatura con diafragma grande
		Rango de medición	- No hay nada.1. . .0 ~ 0.01... 100MPa
		(0-X) Kpa o MPa	X: Indica el rango de medición real
			Código	Fuente de alimentación
			D1	24 VDC
			D2	5VDC
			D3	Las demás
				Código	Señales de salida
				S1 y S2	4 ~ 20 mADC	S5	0 ~ 20 mADC
				S2	1 ~ 5VDC	S6	0 ~ 10VDC
				S3	0 ~ 5VDC	S7	0.5~4.5VDC
				S4	0 ~ 10mADC
					Código	Conexión de presión
					J1	M20 por uno.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Las demás
						Código	Conexión eléctrica
						B1	- ¿ Qué es?
						B2	Enchufe PG7
						B3	Salida del cable sellado
						B4	2088 Casillas industriales
						B5	2088 Revestimiento industrial con pantalla
						B6	Las demás
							Código	Tipo de presión
							G.	Presión de medición
							A. No	Presión absoluta
							El S	Presión de referencia sellada
