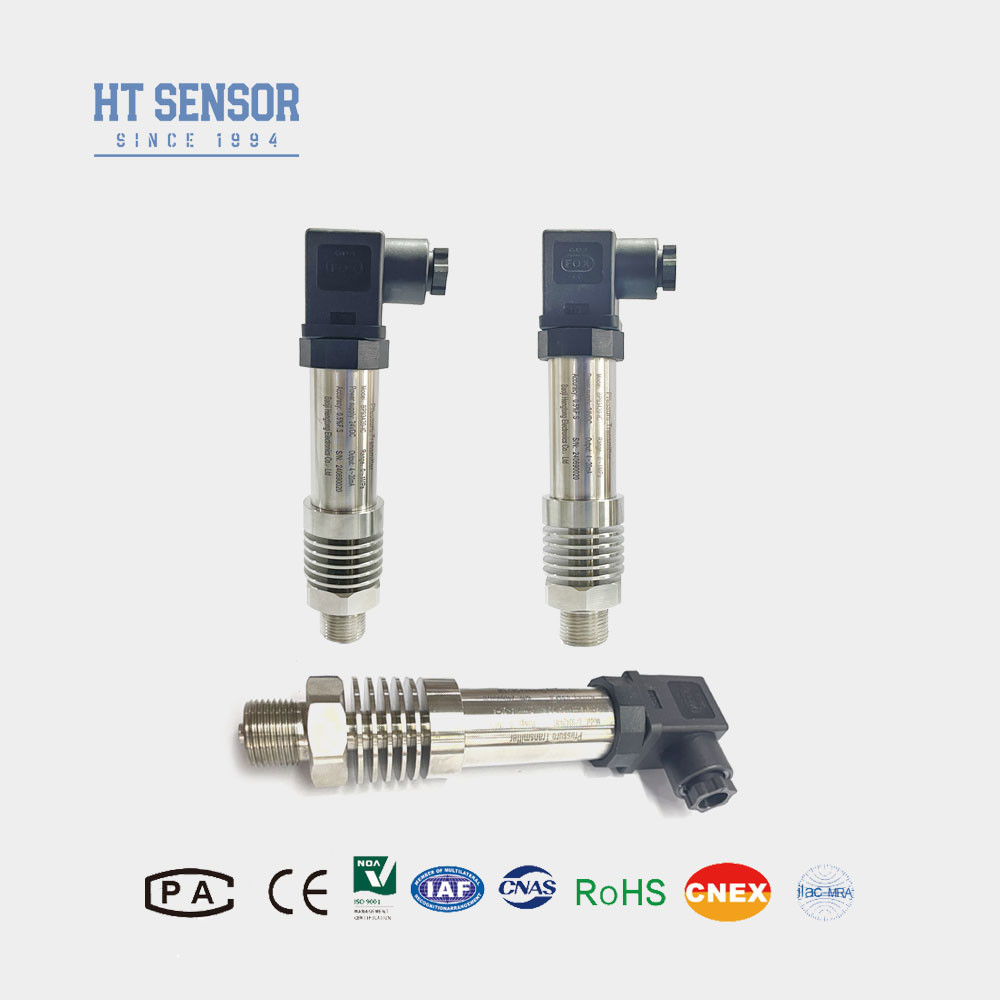

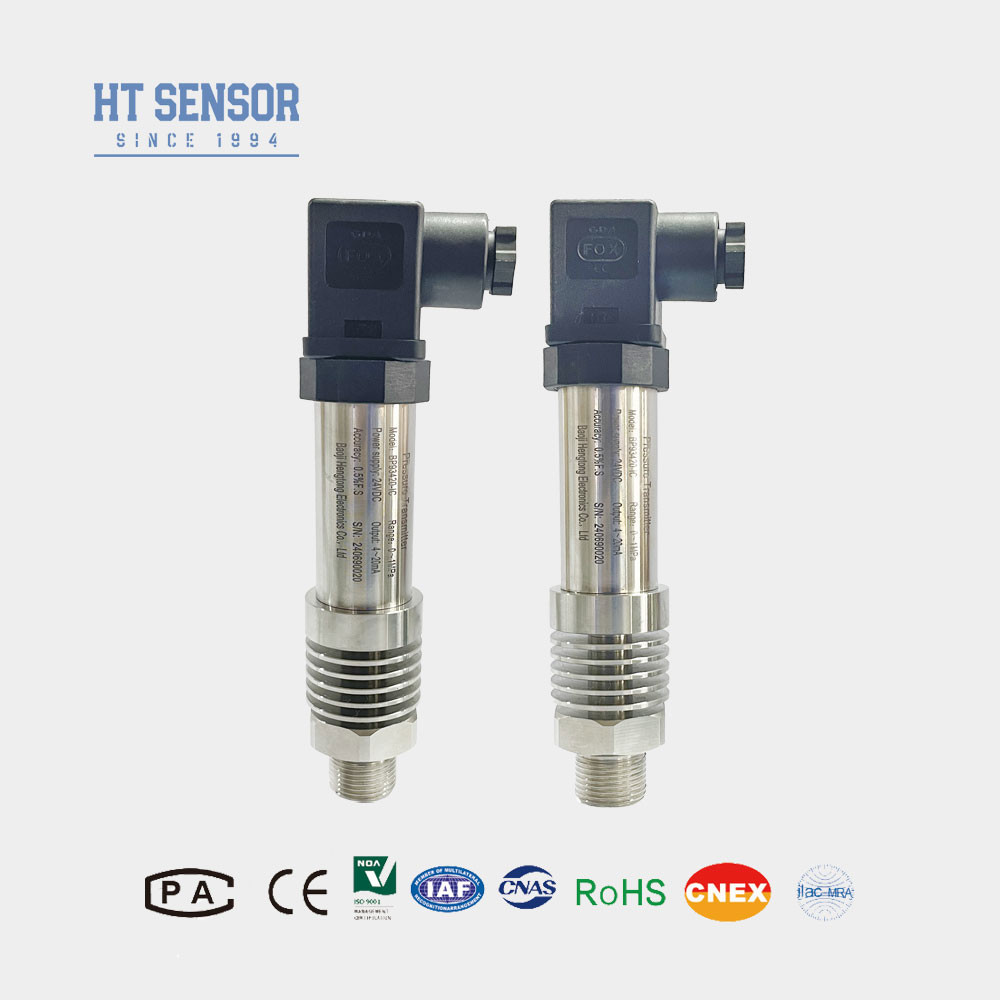

El sensor de presión industrial BP93420IC
Introducción del sensor de presión industrial:
BP93420-IC es un transmisor de sensor de presión industrial de alta temperatura, que utiliza el núcleo lleno de aceite de aislamiento de presión de silicio de la serie HT19 producido por nuestra compañía como elemento de medición central.El sensor captura efectivamente la presión del medio medido mediante una estructura de disipación de calor dedicada integrada en el transmisor. Reducir el impacto de la alta temperatura en la presión del producto. Este diseño especial lo hace muy adecuado para ambientes de alta temperatura,que lo hace ideal para aplicaciones que implican fluctuaciones de temperatura o funcionamiento en condiciones más altasSe utiliza ampliamente en procesos y sistemas industriales donde se requieren mediciones de presión precisas y confiables incluso en ambientes de altas temperaturas desafiantes.
Características del productocon una longitud de la longitud de la banda superior igual o superior a 20 mm
- 1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
- 2. Protección IP65 estructura de acero inoxidable
- 3. Cero y ajustable a escala completa
- 4. Alta precisión, toda la estructura de acero inoxidable
Aplicacionescon una longitud de la longitud de la banda superior igual o superior a 20 mm
- 1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- 2Aplicado en las industrias marítima y de aviación
- 3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- 4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento del sensor de transmisor de presión industrial |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
0.1% FS |
| La histeresis |
0.1% FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 150 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,4 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- No hay nada.1. . .0 ~ 0.01... 100MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1P: ¿Cuáles son las características de su transmisor de sensor de presión?
R: Alta precisión, durabilidad, excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden personalizar los productos para satisfacer necesidades específicas. Ofrecemos servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de producción pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que estamos bien posicionados para satisfacer grandes pedidos.se recomienda que se comunique con nuestro equipo de ventas con anticipación para garantizar un programa de producción y entrega sin problemas.
4P: ¿Cuál es el plazo general?
R: 5 a 8 días laborables para el modelo estándar.
5P: ¿Cuál es el precio del producto? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es el período de garantía de su producto? ¿Qué pasa con el servicio postventa?
R: Nuestro período de garantía es de 24 meses después de la entrega. Responderemos a sus preguntas dentro de las 24 horas posteriores a la venta y lo guiaremos remotamente a través de la red de PC en cualquier momento.
