BP93420DIII SENSOR DE PRESIÓN DIFERENCIAL Transmisor de presión diferencial de líquido
Product Details
| Modelo no.: | Se aplicará el método de clasificación de los productos. | personalizado: | personalizado |
|---|---|---|---|
| Tipo de presión: | Presión diferencial | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Especificación: | 10kpa~2Mpa | Hs Código: | 9026201090 |
| El tipo: | Transmisor de presión diferencial | Mediano de medición: | Gas o líquido |
| Grado de exactitud: | 00,25%, 0,5%,00,3% | Rango de presión: | 0-10kpa...~2MPa |
| Muestras: | El precio de venta de los productos incluidos en la lista se fijará en el precio de venta de los pro | ||
| Resaltar |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description
BP93420DIII TRANSMITOR DE PRESIÓN DIFERENCIAL de líquido para el tratamiento de las emisiones de gases
Transmisor de presión diferencial BP93420DIII
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial de presión de líquido BP93420DIII utiliza un sensor de silicio difuso piezorresistivo.Cuando la presión diferencial del medio medido actúa sobre los diafragmas ondulados en ambos extremos del sensor, la señal de salida del puente de Wheatstone en el chip del sensor muestra una buena relación lineal con la presión diferencial, lo que permite una medición precisa de la presión diferencial.Es adecuado para varias mediciones de presión diferencial de gases y líquidos en industrias como el petróleo, química, energía e hidrología para aplicaciones de tuberías.
Características del producto:
1El transmisor cuenta con un diseño estructural de acero inoxidable, lo que lo hace compacto.y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y fiable.
3La interfaz eléctrica se puede seleccionar como una opción de enchufe o cableado directo.
Aplicaciones:
1. Adecuado para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como el petróleo, la química, la energía y la hidrología.
2Aplicado en procesos industriales in situ como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
3- Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento | |
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C. |
| Temperatura de funcionamiento | -30 oC a 80 oC |
| Temperatura de almacenamiento | -40 oC a 100 oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Consejos para ordenar: |
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,por favor informe a nuestra compañía y especifique estos requisitos en el orden

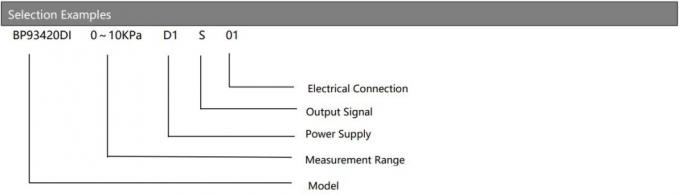

| Guía de pedidos: | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

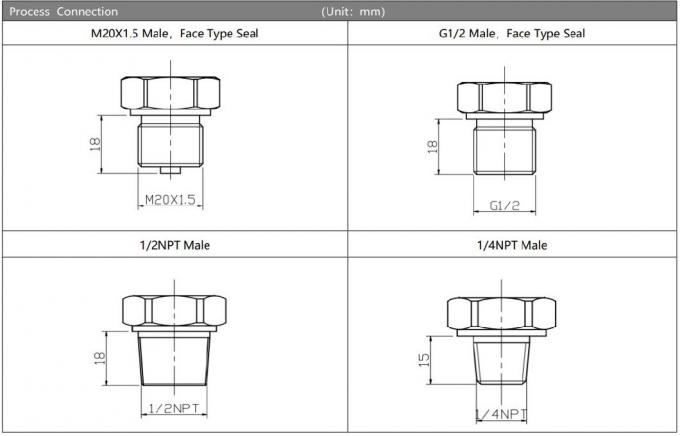

| Código | Conexión de presión | |||||||
| J1 | M20 x 1.5 masculino | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
| Empresa |
