Sensor de presión de silicio de acero inoxidable 316L
Product Details
| Modelo no.: | El artículo 4 | Hilo: | G1/2 M20*1.5 |
|---|---|---|---|
| Tipo de cableado: | Pinos Kovar de cuatro alambres o recubiertos de oro | Medio de medición: | Gas y líquido |
| Rango: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Fuerza: | 1,5A |
| Paquete de transporte: | CAJA DE CARTÓN | Marca: | - ¿ Qué es esto? |
| Origen: | Baoji, China | Tipo: | Sensor de presión de descarga piezoresistivo |
| Para: | Transmisor de presión de flujo de silicio difuso | Tipo de señal de salida: | Tipo analógico |
| Material: | Acero inoxidable 316L | Personalización: | OEM |
| Resaltar |
Sensor de presión de silicio de acero inoxidable 316L,Compatibilidad Sensor de presión de silicio,Sensor de presión de silicio con diafragma |
||
Product Description

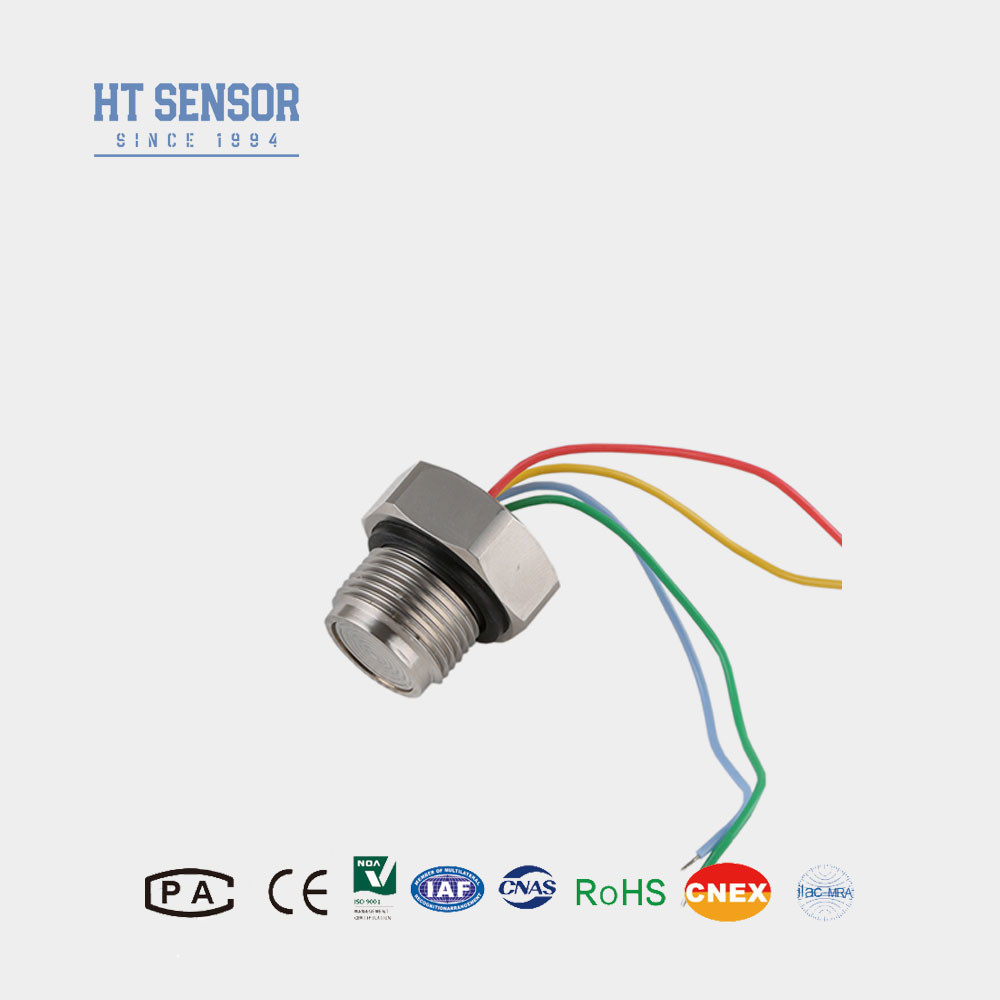

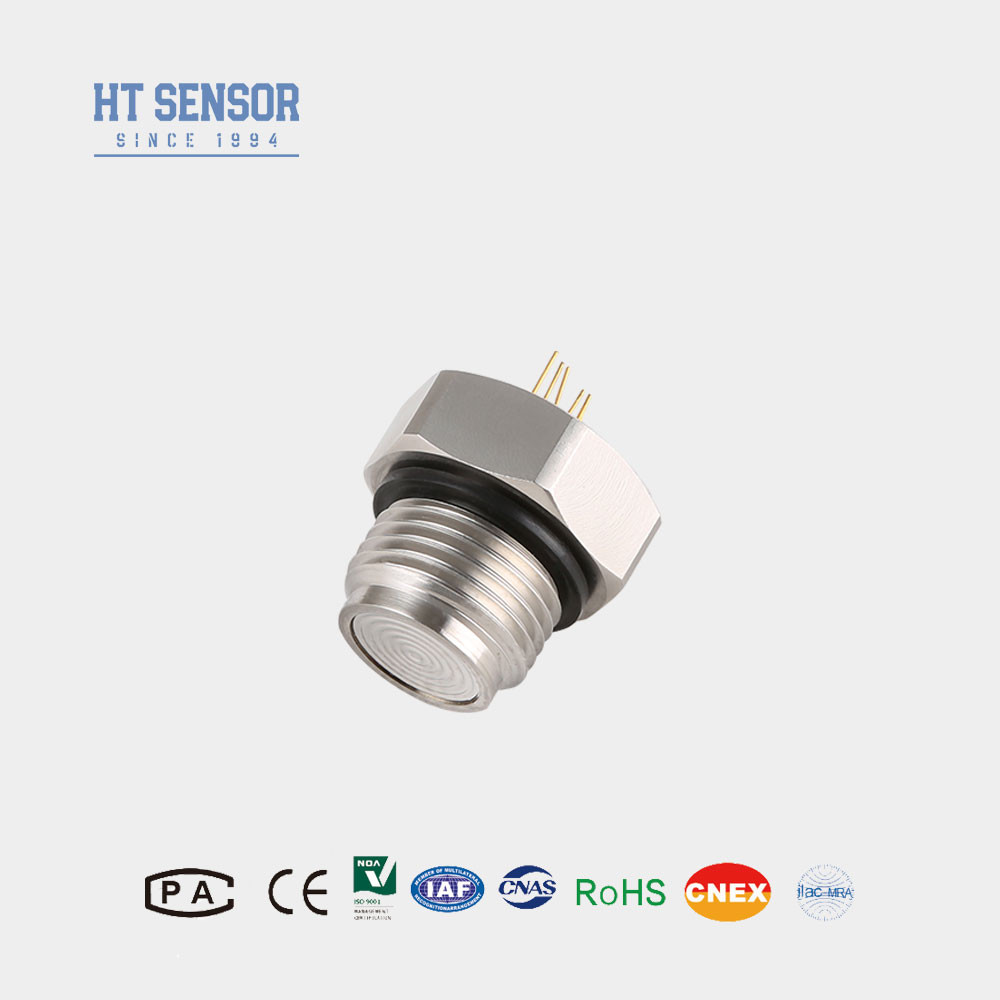

Sensor de presión de silicio de acero inoxidable 316L
El sensor de presión piezoresistivo de silicio HT24
Introducción de un sensor de presión de silicio con diafragma de descarga:
El HT24 es un sensor de presión de diafragma con un chip de silicio difuso altamente estable.La presión se transfiere al chip sensible a través de un diafragma de acero inoxidable y el aceite de silicona de selladoEste producto es una estructura de diafragma plana con hilo, G1/2 M20* 1.5 1/2NPT es el hilo más comúnmente utilizado. Fácil de limpiar, alta fiabilidad. Adecuado para alimentos, salud y otras industrias.
Características del productocon un diámetro de diámetro superior a 10 mm,:
- Utilizando tecnología avanzada y la carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma.
- Utilizando circuitos de película gruesa para la compensación de temperatura y el punto cero corrección.
- confiabilidad, repetibilidad y estabilidad excepcionales.
- La estructura del diafragma se lava, lo que hace que sea fácil de limpiar.
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable.
- Industria alimentaria y de bebidas.
- Control de procesos industriales.
- La industria farmacéutica.
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada: 2,5 KΩ~6 KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ
- Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimientocon un diámetro de diámetro superior a 10 mm,: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán de acuerdo con el procedimiento establecido en el anexo II. | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 55 g | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C | |||||
| Proyecto de construcción | |
| Dimensión |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
- 1Durante el montaje, se debe prestar atención a la coordinación entre el tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad requerida.
- 2. En el proceso de montaje de la cáscara, para asegurar que la alineación vertical, y la presión uniforme, para evitar el atasco o daño de la placa de compensación.
- 3Si el medio de ensayo no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
- 4Evite presionar el diafragma del sensor con la mano o con objetos afilados, para no dañar el núcleo debido a la deformación o punción del diafragma.
- 5. Mantenga la boca del núcleo del medidor de presión abierta a la atmósfera, evitar que el agua, el vapor o el medio corrosivo entren en la cámara del núcleo del medidor de presión negativo.6. Si hay alguna perilla de cambio, por favor, de acuerdo con la etiqueta en el conductor real para referencia.
