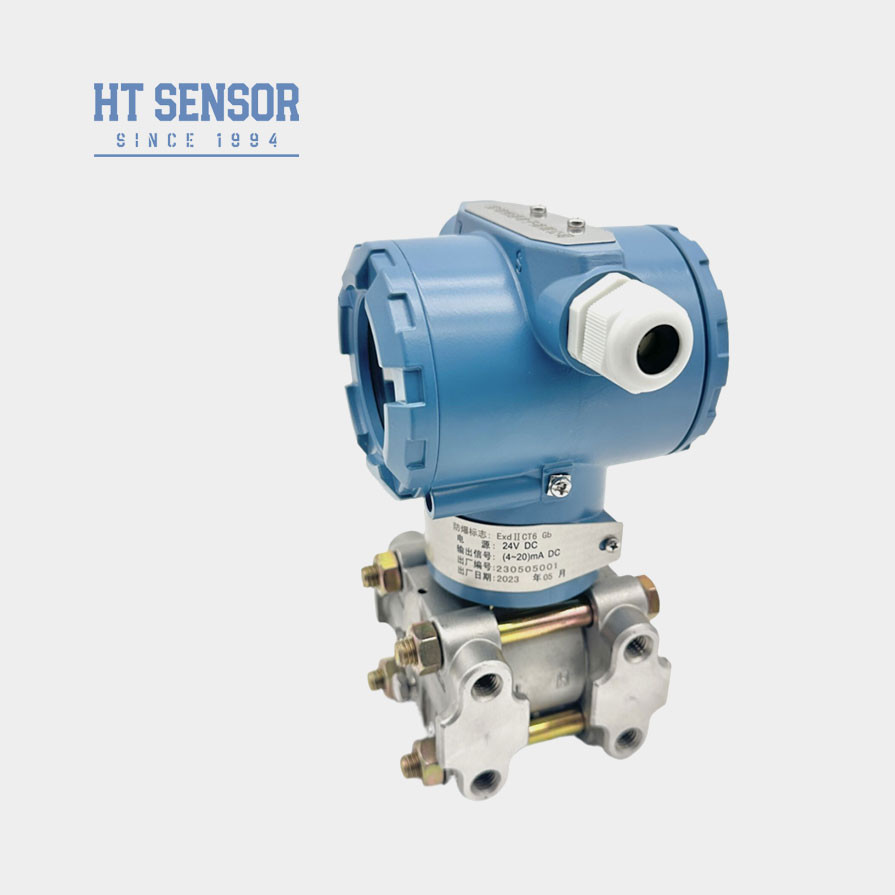

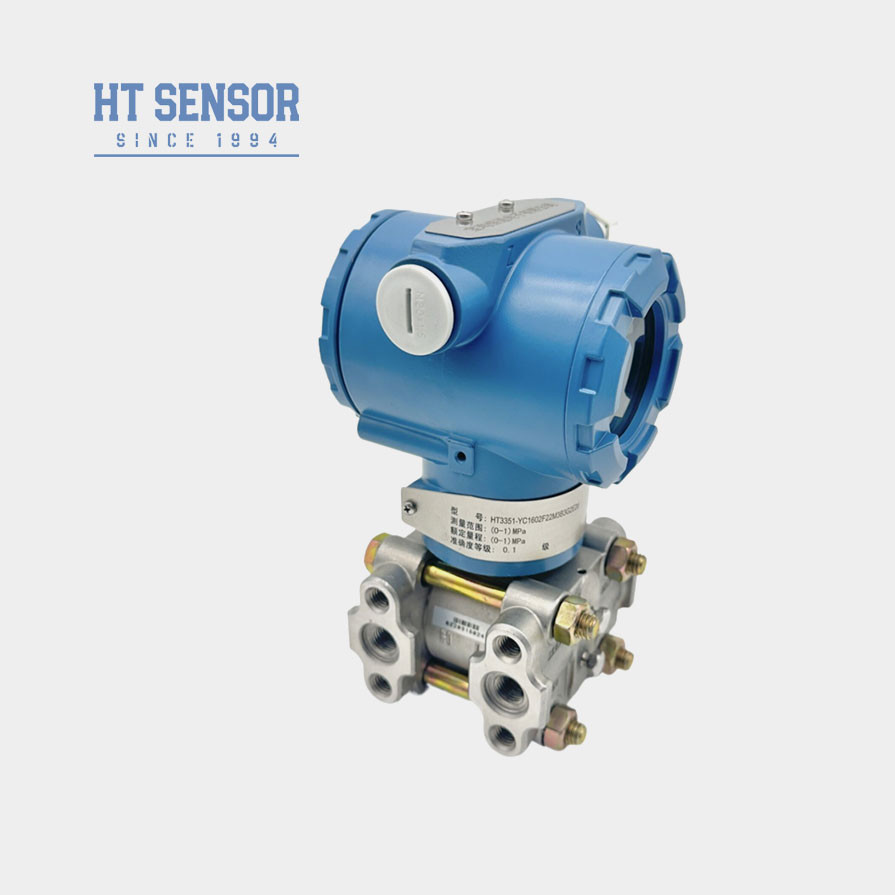

Transmisor de presión diferencial capacitivo con sensor de presión diferencial enchufable o de conexión directa
Product Details
| Modelo no.: | Las demás: | Fuente de alimentación: | 15 ~ 40VDC |
|---|---|---|---|
| Peso: | 3.6Kg | Estabilidad: | +-0,2% F.S./Año |
| Tipo de presión: | Presión diferencial | Especificación: | 500pa~2000kpa |
| Tipo: | Sensor de presión diferencial capacitiva | Medium de medición: | Gas y líquido |
| grado de precisión: | 00,1% | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
Transmisor de presión diferencial enchufable,Transmisor de presión diferencial de capacidad,Transmisor de presión diferencial de conexión directa |
||
Product Description
Introducción del transmisor de presión diferencial capacitivo :
El transmisor de sensor de presión diferencial capacitivo HT3351 funciona detectando los cambios en el valor de capacitancia resultantes de las diferencias de presión, y luego convierte la señal analógica en una señal digital a través de la conversión AD. El microprocesador procesa la señal digital y la envía al circuito de control de corriente después de la conversión digital a analógica, produciendo una salida de señal de corriente analógica de 4 ~ 20mA para la medición de líquidos y gases de rango pequeño.
Características del producto del transmisor de presión diferencial capacitivo:
1. El transmisor adopta un diseño de estructura de acero inoxidable, estructura compacta, fácil instalación.
2. Después de una estricta compensación de temperatura y selección de envejecimiento, para garantizar un rendimiento estable y confiable.
3. La interfaz eléctrica puede elegir enchufable o conectada directamente.
| Salida | Salida analógica: dos hilos 4-20mADC |
| Salida digital: dos hilos 4-20mADC y superposición de señal digital variable de acuerdo con HART | |
| Fuente de alimentación | tensión de alimentación 12.5-45VDC |
| Carga límite | Resistencia de carga máxima Rmax en bucle decidida por la tensión de alimentación, ver el siguiente dibujo. El PROTOCOLO HART requiere que la resistencia de carga no sea inferior a 250Ω, no superior a 600Ω |
| Distancia de comunicación | Máx. 1,5 km, la comunicación multidirección puede conectar 15 transmisores inteligentes como máximo. |
| Pantalla | Pantalla de 4 dígitos, pantalla LCD de 5 dígitos, tipo puntero. |
| A prueba de explosiones | ExiaIICT5; tipo de supresión de explosión |
| Compensación de cero | Puede transferir positivo o negativo, pero no puede sobrepasar el valor máximo |
| Temperatura | temperatura ambiente -40-85℃ (Cuando se elige LCD: -20-70℃) |
| Temperatura del medio | -40～104℃ |
| Presión estática y sobrepresión de un solo lado | 3.45KPa (presión absoluta)～31.2MPa (presión manométrica) |
| Humedad relativa | 5～98%RH |
| Tiempo de puesta en marcha | menos de 5 segundos. |
| Cambio de capacidad | Menos de 0.16cm3 |
| Ajuste de amortiguación | 0.20～25 segundos |
| Alarma de mal funcionamiento | Si ocurre un mal funcionamiento, la función de diagnóstico automatismo emitirá 3.9 o 21.0mA |
| Protección de configuración | Para evitar que los datos se modifiquen aleatoriamente, se puede utilizar software o un interruptor de protección para bloquear los datos del registro |
Principio de funcionamiento del transmisor de presión diferencial capacitivo:
Formas de medicióndel transmisor de presión diferencial capacitivo:
Medición del nivel de fluido:
En la medición del flujo de fluido, las tomas de presión deben romperse en el lado de la tubería del proceso para evitar la sedimentación de residuos. Mientras tanto, el transmisor debe montarse al lado o debajo de las tomas de presión, para evitar que las burbujas de aire se descarguen en la tubería del proceso.
FQA:
P1: ¿Es usted una empresa manufacturera?
A1: Somos fabricantes con más de 29 años de experiencia.
P2: Producto personalizado.
A2: Ofrecemos servicios de OEM y diseño personalizado.
P3: Garantía de calidad.
A3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje.
A4: Los productos se envían generalmente por Express internacional, incluyendo UPS, FedEx, DHL e INT para flete prepagado, también puede utilizar su cuenta de envío para cobrar, embalaje estándar de exportación, incluyendo certificación de inspección.
P5: Contáctenos.
A5: Contamos con un equipo de ventas activo y experimentado para atenderle en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
