Sensor HT DIN Transmisor de presión diferencial de montaje para medición de presión de gas y líquido
Detalles del producto
| Modelo: | Se aplicará el método de clasificación de los productos. | Rango: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potencia: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA Y así sucesivamente |
| Material: | Acero inoxidable | El hilo: | OEM masculino y femenino |
| Tipo de presión: | Presión diferencial | Clase de protección: | Protección IP65 |
| Temperatura de trabajo: | -10-70℃ | Conector: | DIN grande o OEM |
| Resaltar |
Transmisor de presión diferencial de medición de gases,Transmisor de presión diferencial de medición de líquido,Transmisor de presión diferencial del sensor HT |
||
Descripción del Producto

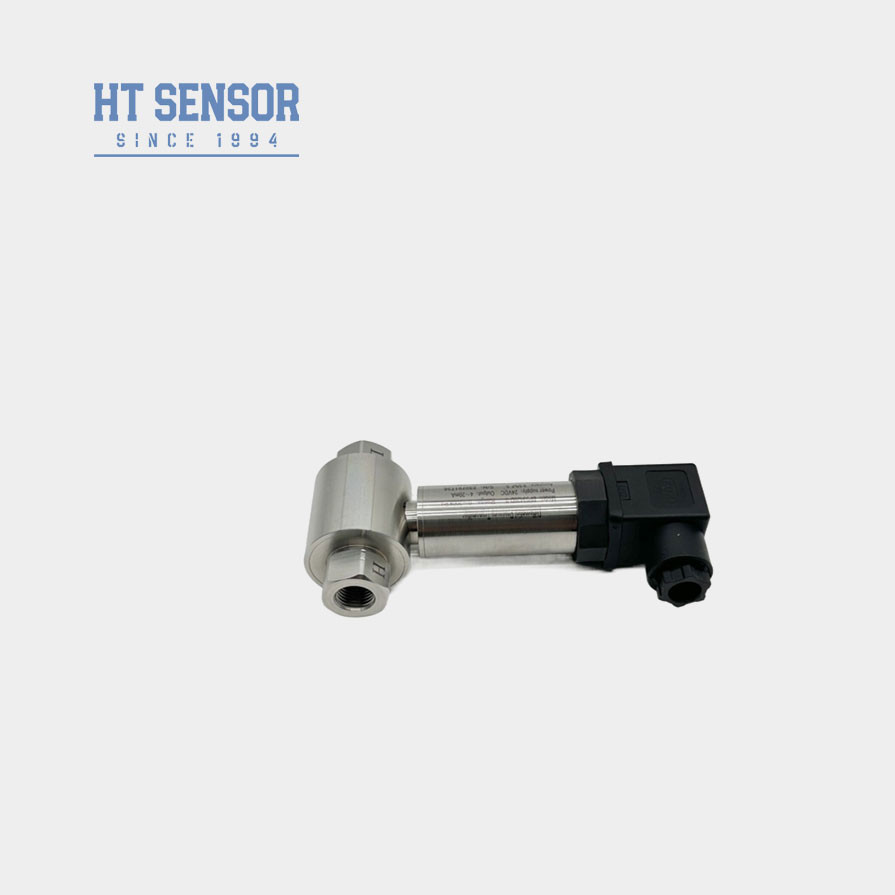

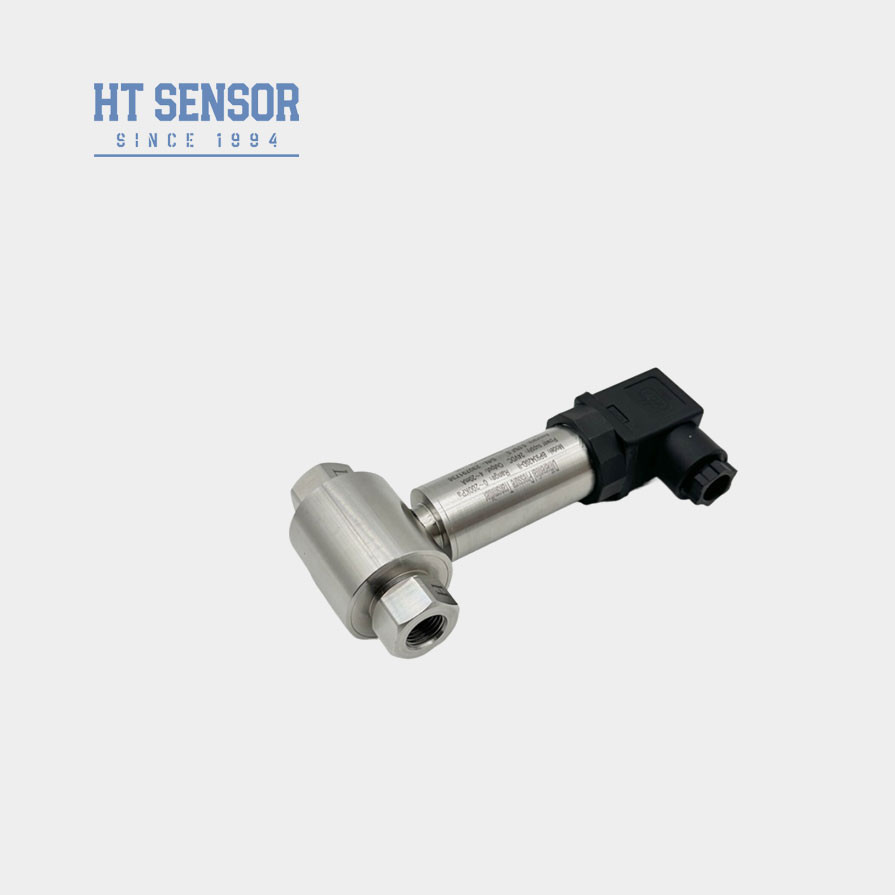

Transmisor de presión diferencial para montaje DIN HT Sensor para medición de gas y líquido
BP93420DII Diferencial PresiónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso. Cuando la diferencia de presión del medio medido se encuentra en el diafragma corrugado a ambos lados del sensor, la señal emitida por el puente de Wheatstone del chip del sensor tiene una buena relación lineal con la diferencia de presión, y la diferencia de presión se puede medir con precisión. Es adecuado para la medición de la diferencia de presión de varios gases y líquidos en tuberías de petróleo, productos químicos, energía eléctrica, hidrología y otras industrias.
Características del producto del transmisor de presión diferencial:
- El transmisor adopta un diseño de estructura de acero inoxidable, estructura compacta y fácil instalación.
- Después de una estricta compensación de temperatura y selección de envejecimiento, para garantizar un rendimiento estable y confiable.
- La interfaz eléctrica puede ser externa o de conexión directa.
| Parámetros de rendimiento del transmisor de presión diferencial: | |
|---|---|
| Rango de medición | 0-10KPa……~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga unilateral | ≤3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(＞200KPa) |
| Deriva de temperatura cero | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de rango | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Compensación de temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de funcionamiento | -30℃~80℃ |
| Temperatura de almacenamiento | -40℃~100℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Seguro intrínsecamente y a prueba de explosiones |
| Clasificación de protección | IP65 |
| Peso | ~0.45kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 hilos |
| 0～10/20mA |
3 hilos |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Guía de pedidos del transmisor de presión diferencial: | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa……~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Otro | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
