BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido

BP93420-IIIQ Flush Diaphragm Pressure Sensor Ideal for Liquid Pressure Testing

Informacion basica

Lugar de origen:	Baoji, China
Nombre de la marca:	HT SENSOR
Certificación:	ISO9001
Número de modelo:	BP93420-IIIQ: el contenido de la sustancia

Cantidad de orden mínima:	1
Precio:	negotiable
Detalles de empaquetado:	Paquete estándar de exportación
Tiempo de entrega:	5 a 8 días hábiles
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	5000 piezas al mes

Mejor precio Contactar ahora

Información detallada

Modelo no.:	BP93420-IIIQ: el contenido de la sustancia	Fuente de alimentación:	12-36Vdc
No hay:	4-20mA con pantalla LCD o LED	Tipo de presión:	Presión de medición, presión absoluta, presión sellada
Rango de acción:	0-35kpa~3.5Mpa	Tipo de estructura:	Sensor de presión del diafragma
Medium de medición:	Líquido, gas, pegamento para bebidas, etc.	grado de precisión:	00,5%
Clasificación de propiedad intelectual:	Protección IP65	Personalización:	Disponible para OEM y ODM
Resaltar:	Sensor de presión del diafragma con descarga de líquido , BP93420-IIIQ Sensor de presión del diafragma con descarga

Descripción de producto

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido

Transmisor de presión BP93420-IIIQ

Introducción del sensor de presión del diafragma:

El transmisor de sensor de presión de película BP93420-IIIQ es una simulación de transmisor de presión, que utiliza una estructura de película plana, aumentando el área de contacto con el medio.capacidad de sobrecarga fuerte, fuerte resistencia a la corrosión, amplia aplicación, estructura simple, fácil de limpiar, especialmente adecuado para la medición de presión de los alimentos líquidos.

Parámetros de rendimientode lasSensor de presión del diafragma
Rango de medición deSensor de presión del diafragma	- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa
Tipo de presión	Presión de medición, presión absoluta, presión sellada
Sobrecarga	≤ 1,5 veces el rango nominal
Precisión @ 25oC	±0,25% (típico) ±0,5% (máximo)
Repetibilidad	≤ 0,1%FS
La histeresis	≤ 0,1%FS
Estabilidad a largo plazo	± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo)
Desviación de la temperatura del punto cero	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Desviación de temperatura a escala completa	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Respuesta de frecuencia	2.4 Khz
Temperatura de compensación	La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable)
Temperatura de funcionamiento	-20 oC a 80 oC
Temperatura de almacenamiento	-40oC ~ 120oC
Vibración	10 g,55 Hz ~ 2 kHz
Materiales para la vivienda	304,316L
Material del diafragma	Las demás:
Resistencia al aislamiento	100 MΩ 100 VDC
Calificación de resistencia a explosiones	Ex ii II C T6 Ga
Calificación de protección	Protección IP65
Sello de anillo O	Las demás materias
Peso	~ 0,3 kg

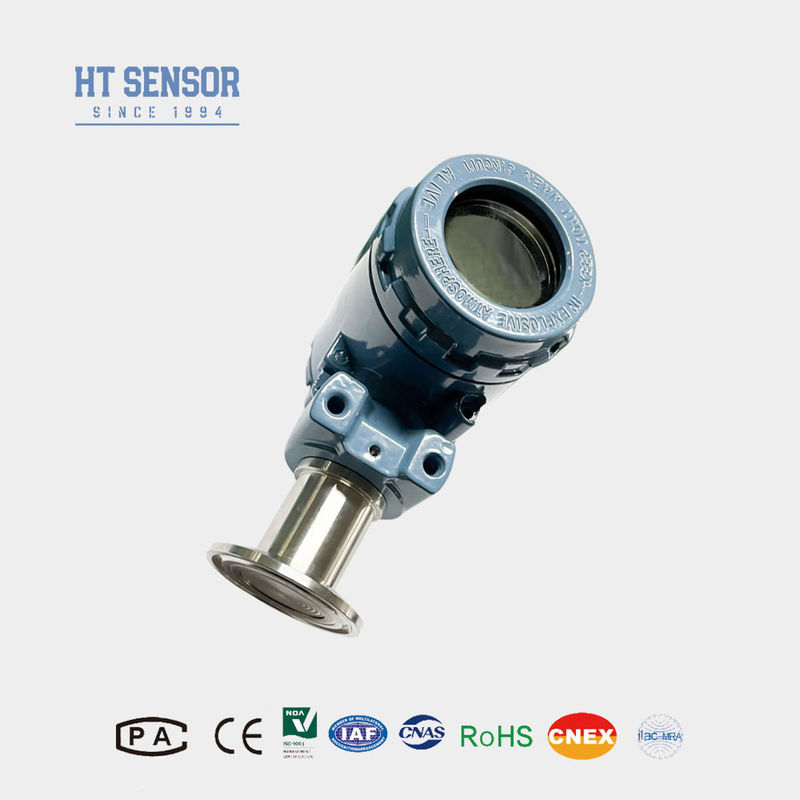

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 0

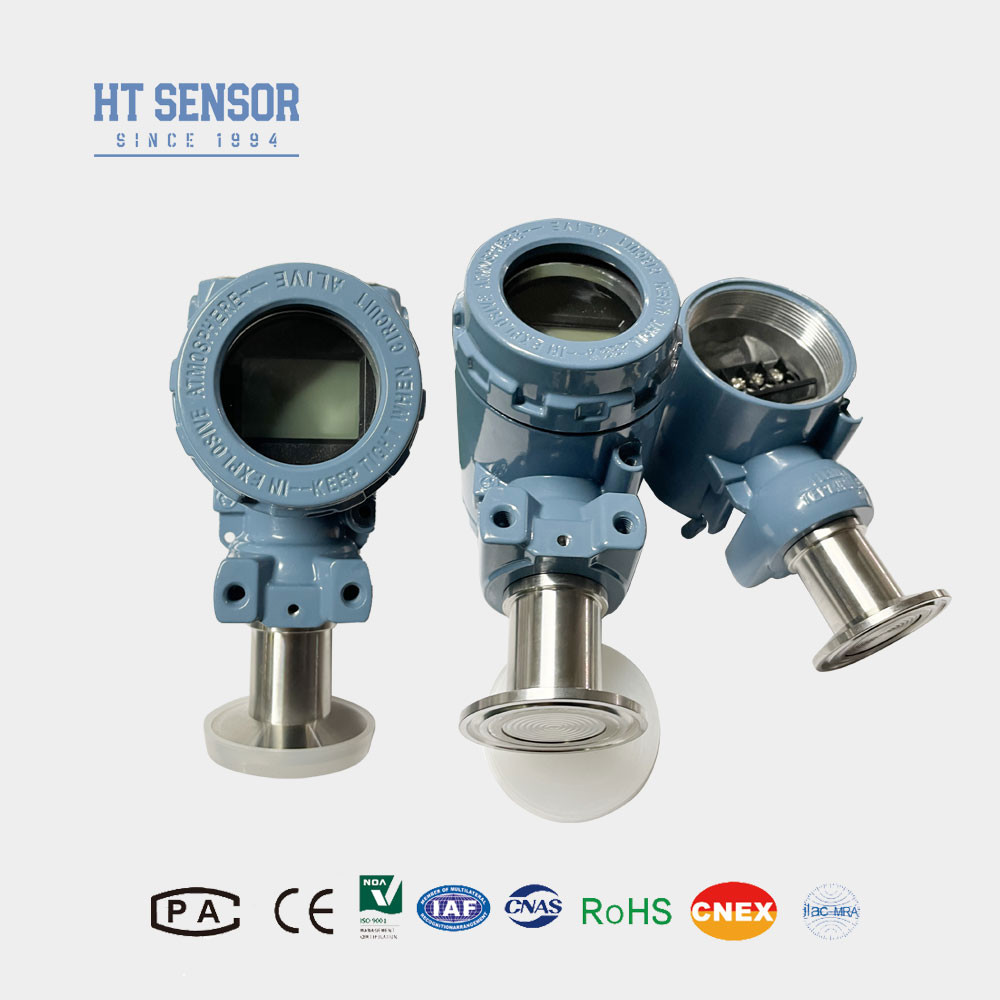

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 1

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 2

Características del productosensor de presión del diafragma:

1- Amplio rango de medición,varias opciones de interfaz de presión
2Opciones de señal de salida diversas
3. ajustable a cero y a escala completa
4Alta precisión, múltiples conexiones de proceso estériles

Las aplicaciones desensor de presión del diafragma:

1. Adecuado para la medición de gases y líquidos no corrosivos con 316L.
2Se utiliza para el procesamiento aséptico en industrias médicas, biofarmacéuticas, de higiene alimentaria y otras.
3Se utiliza en las industrias del papel y de la química, así como en la medición del nivel de aguas residuales y de la presión de los tanques de bebidas, adecuado para sistemas de control hidráulico y neumático.

Señales de salidafsensor de presión del diafragma	Válvula de alimentación	Tipo de salida
4 ~ 20 mA	12 ~ 30 VDC	Cables 2/3/4
0 ~ 10 / 20mA		3 cables
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V	5VDC
Protocolo de comunicación RS485	3.6 ~ 30V / batería	4 cables

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 3

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 4

BP93420-IIIQ Sensor de presión del diafragma ideal para pruebas de presión de líquido 5

Consejos de pedidofsensor de presión del diafragma

1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m y hay tres tipos de materiales para elegir. Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
7En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.

Guía de pedidos desensor de presión del diafragma
Se aplicará el procedimiento siguiente:	Transmisor de presión
	Código	Proyecto de construcción
	IB	Transmisor de presión general			9o de junio	Muestra el transmisor de presión
	IE	Transmisor de presión de aviación resistente a los golpes			IIC/III	Transmisor de presión industrial general/con pantalla
	Si	Transmisor de presión a prueba de humedad			IIE y IIIE	Transmisor de presión general/de pantalla
	En el	Transmisor de presión dedicado para aire acondicionado
	IC	Transmisor de presión de alta temperatura
	El coeficiente intelectual	Transmisor de presión de alta temperatura con diafragma grande
		Rango de medición	- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa
		(0-X) Kpa o MPa	X: Indica el rango de medición real
			Código	Fuente de alimentación
			D1	24 VDC
			D2	5VDC
			D3	Las demás
				Código	Señales de salida
				S1 y S2	4 ~ 20 mADC	S5	0 ~ 20 mADC
				S2	1 ~ 5VDC	S6	0 ~ 10VDC
				S3	0 ~ 5VDC	S7	0.5~4.5VDC
				S4	0 ~ 10mADC
					Código	Conexión de presión
					J1	M20 por uno.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Las demás
						Código	Conexión eléctrica
						B1	- ¿ Qué es?
						B2	Enchufe PG7
						B3	Salida del cable sellado
						B4	2088 Casillas industriales
						B5	2088 Revestimiento industrial con pantalla
						B6	Las demás
							Código	Tipo de presión
							G.	Presión de medición
							A. No	Presión absoluta
							El S	Presión de referencia sellada
