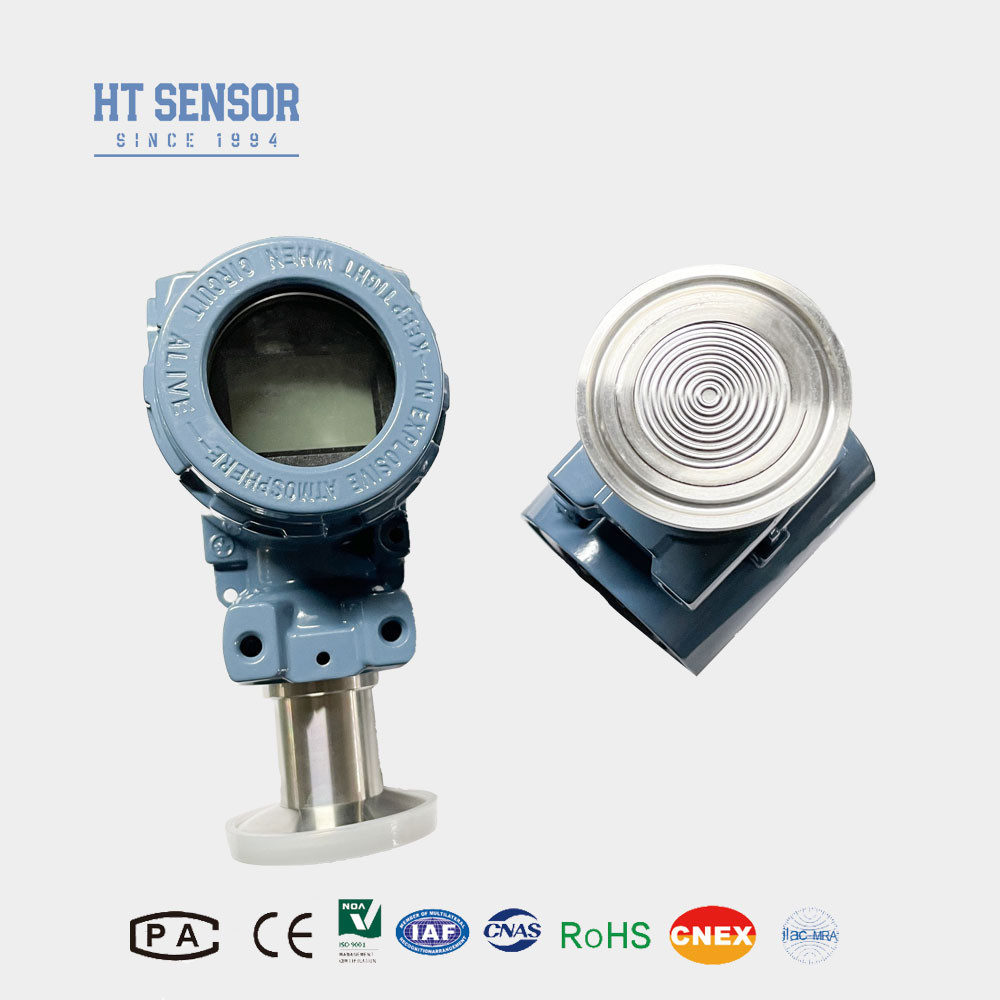

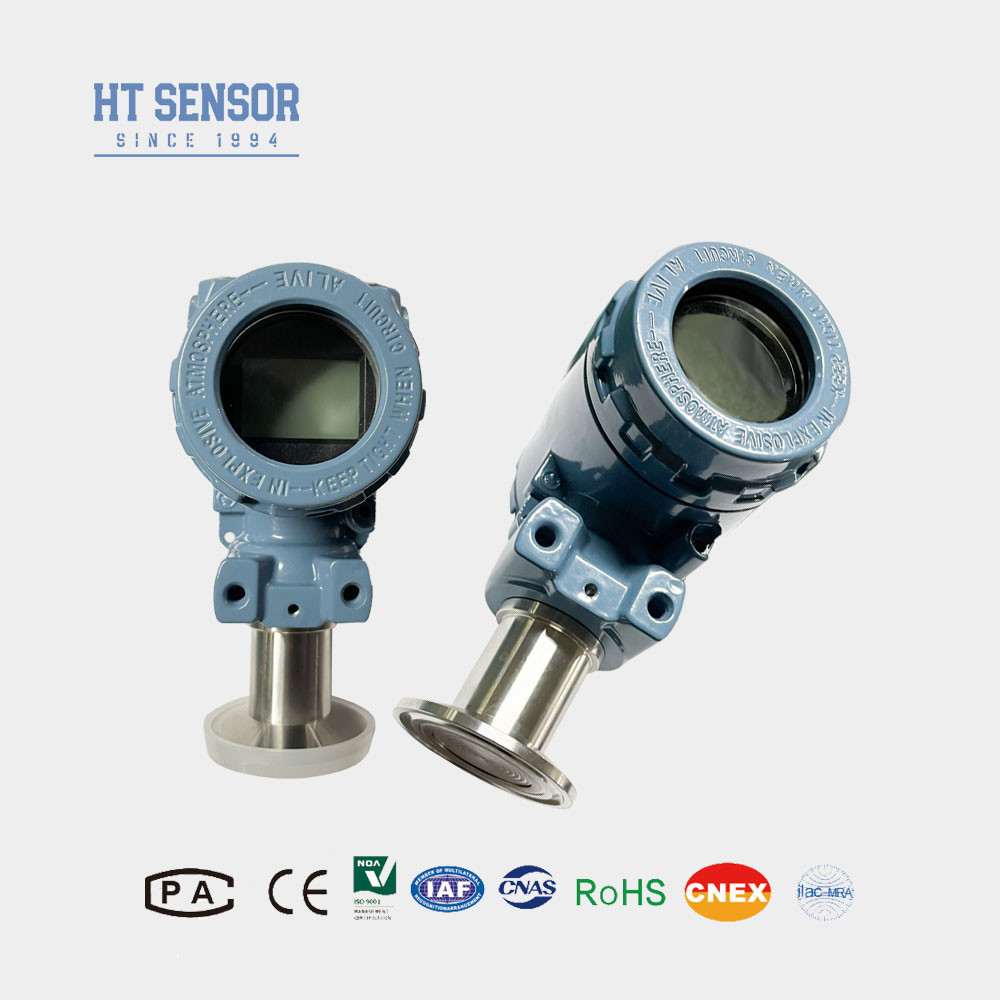

Introducción del sensor de presión del diafragma:
El transmisor de sensor de presión de película BP93420-IIIQ es una simulación de transmisor de presión, que utiliza una estructura de película plana, aumentando el área de contacto con el medio.capacidad de sobrecarga fuerte, fuerte resistencia a la corrosión, amplia aplicación, estructura simple, fácil de limpiar, especialmente adecuado para la medición de presión de los alimentos líquidos.
| Parámetros de rendimientode lasSensor de presión del diafragma |
| Rango de medición deSensor de presión del diafragma |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ 0,1%FS |
| La histeresis |
≤ 0,1%FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,3 kg |
Características del productosensor de presión del diafragma:
- 1- Amplio rango de medición,varias opciones de interfaz de presión
- 2Opciones de señal de salida diversas
- 3. ajustable a cero y a escala completa
- 4Alta precisión, múltiples conexiones de proceso estériles
Las aplicaciones desensor de presión del diafragma:
- 1. Adecuado para la medición de gases y líquidos no corrosivos con 316L.
- 2Se utiliza para el procesamiento aséptico en industrias médicas, biofarmacéuticas, de higiene alimentaria y otras.
- 3Se utiliza en las industrias del papel y de la química, así como en la medición del nivel de aguas residuales y de la presión de los tanques de bebidas, adecuado para sistemas de control hidráulico y neumático.

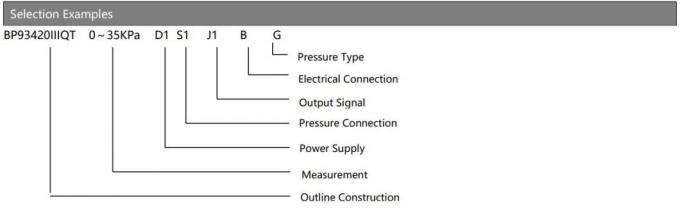

| Guía de pedidos desensor de presión del diafragma |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |

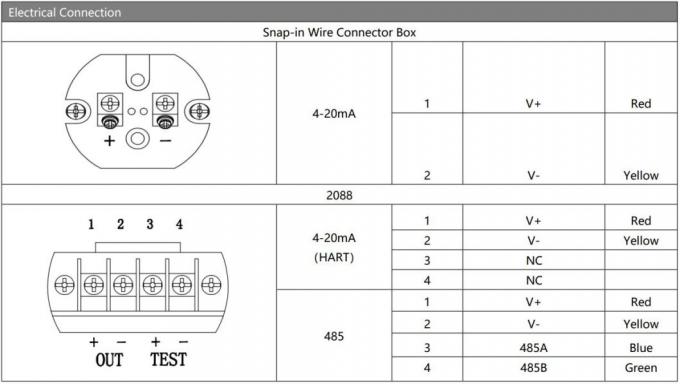

Conexión eléctrica |
| B1 |
Herschmann y otros |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Las preguntas frecuentes deSensor de presión del diafragma de descarga:
1P: ¿Cuáles son las características de sus sensores de presión de diafragma?
R: Alta precisión, durabilidad, excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden personalizar los productos para satisfacer necesidades específicas. Proporcionamos servicios OEM y ODM.
3¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de producción pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que estamos bien equipados para satisfacer la demanda de grandes pedidos.se recomienda que se comunique con nuestro equipo de ventas con anticipación para garantizar un programa de producción y entrega sin problemas.
4P: ¿Cuál es el plazo general?
R: 5 a 8 días laborables para el modelo estándar.
5P: ¿Cuál es el precio del producto? ¿Hay descuentos?
R: Precios competitivos, descuentos para pedidos a granel o socios a largo plazo.
6. P: ¿Cuál es el período de garantía de su producto? ¿Qué pasa con el servicio postventa?
R: Nuestro período de garantía es de 24 meses después de la entrega, responder a su pregunta dentro de las 24 horas posteriores a la venta, guía remota a través de la red de PC en cualquier momento.
