Introducción del transmisor de presión diferencial:

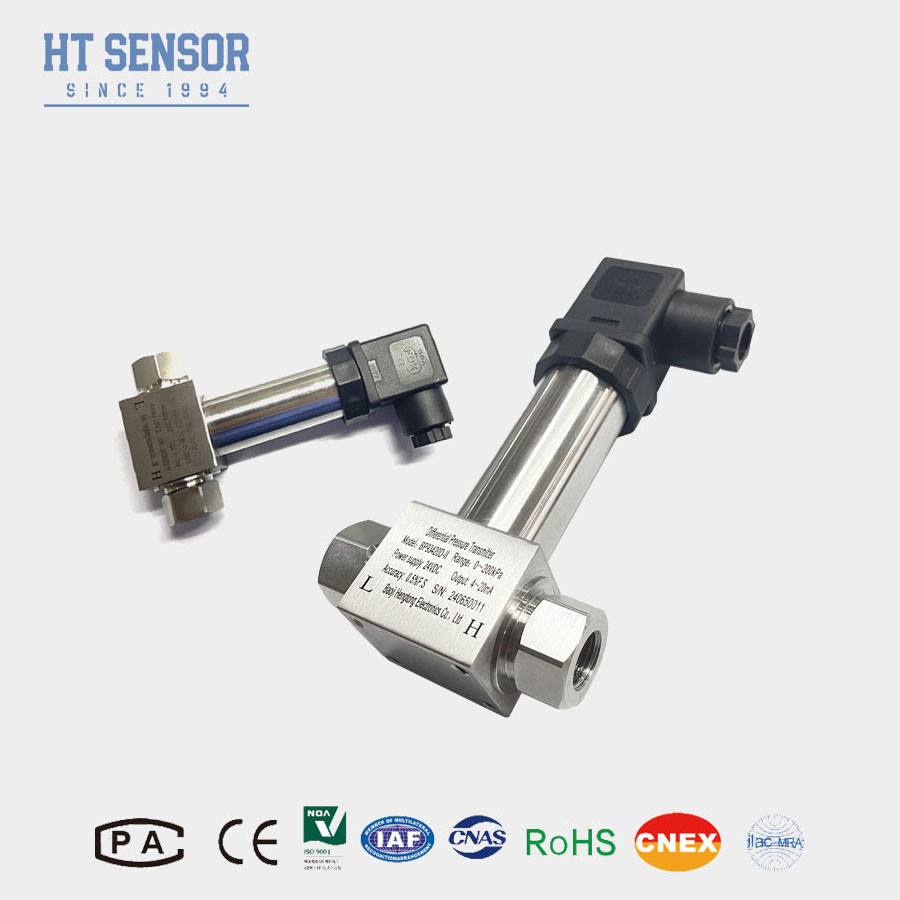

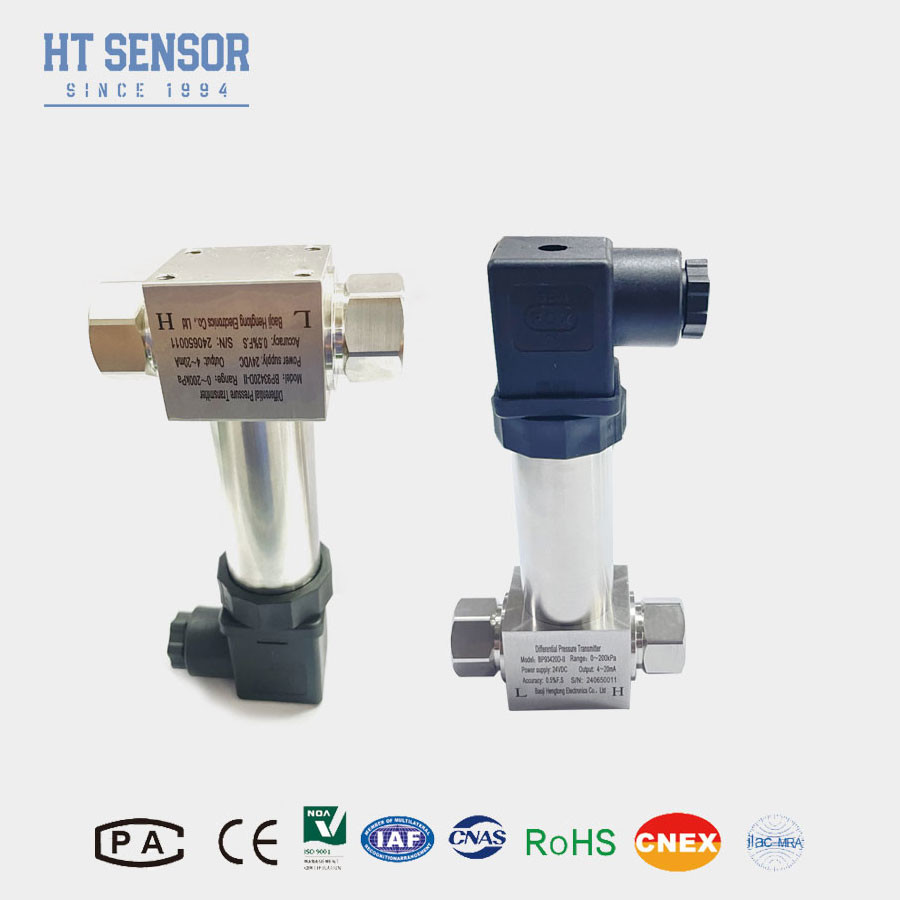

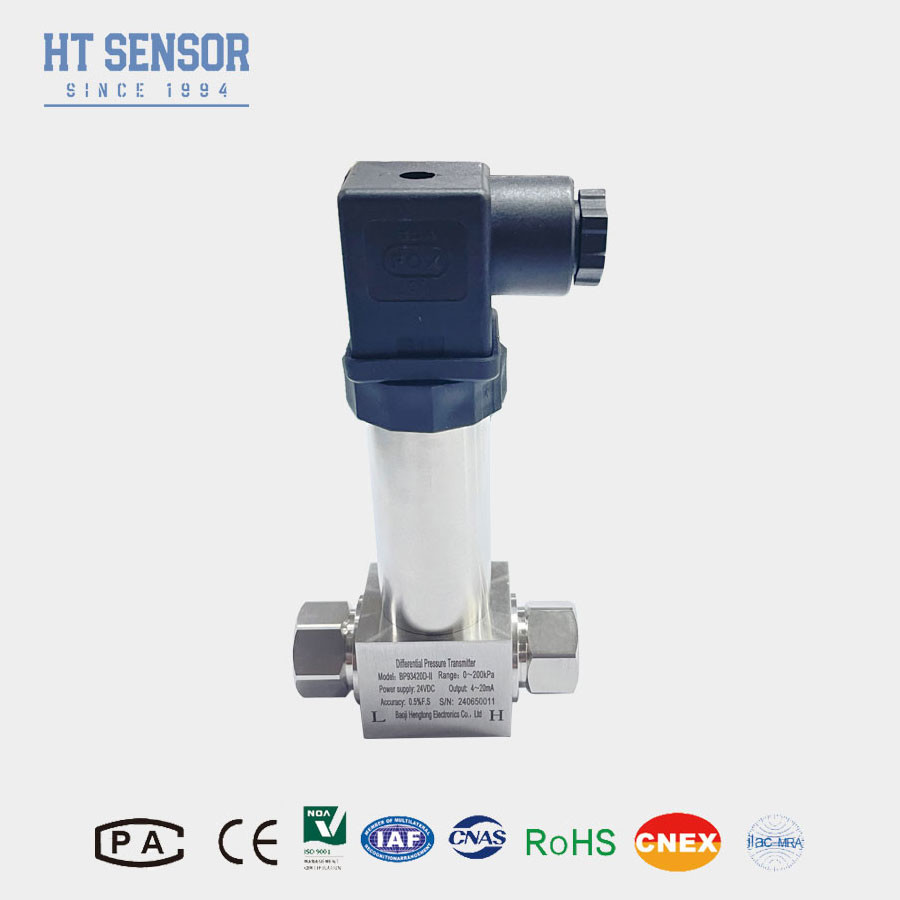

BP93420DIITransmisor de presión diferencialse ensambla por piezorresistivo-sensor de presión diferencial de silicio, y la carcasa esde acero inoxidablela estructura. Transmisor de presión diferenciales a prueba de humedad, impermeable y resistente a la corrosión. Puede trabajar en ambientes hostiles y condiciones al aire libre. El transmisor tiene un pequeño volumen y peso ligero,que pueden instalarse en la tubería de proceso y soportarseEn comparación con los transmisores que requieren una base o soporte, que reduce en gran medida los costes de instalación y mantenimiento o conectado a través del tubo de conducción de la prensa.
Características del producto:
1. SS316L estructura del diafragma
2Es fácil de instalar.
3. El punto cero y la extensión completa del producto se pueden ajustar externamente
4Con protección de cortocircuito y protección de polaridad inversa
5Resistencia a los golpes, antivibración, compatibilidad antielectromagnética
Aplicaciones:
1.Pruebas y control de procesos industriales
2.Medición y control del nivel
3.Disponible para oxígeno, CO2, nitrógeno, vapor de gas
4Pruebas de presión en tuberías
| Parámetros de rendimiento |
| Rango de medición |
0-10KPa...~2MPa |
| Tipo de presión |
Presión diferencial |
| Sobrecarga de un solo lado |
≤ 3 veces el rango nominal |
| Presión estática |
El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo de aire se calcularán en función de la temperatura de los sistemas de control de temperatura de las instalaciones. |
| Desviación de la temperatura de la franja |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo de aire se calcularán en función de la temperatura de los sistemas de control de temperatura de las instalaciones. |
| Temperatura de compensación |
La temperatura máxima de la superficie de la cubierta de ensayo será de 0 °C. , 0-70oC, 10-70oC |
| Temperatura de funcionamiento |
-30 oC a 80 oC |
| Temperatura de almacenamiento |
-40 oC a 100 oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,45 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 el alambre |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
| El orden Guía |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| El DII |
Transmisor de presión diferencial |
| |
Rango de medición |
0-10KPa...~2MPa |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20×1,5 Hombre |
| J2 |
G1/2 Hombre |
| J3 |
G1/4 Hombre |
| J4 |
1/2 NPT Hombre |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| D |
Presión diferencial |
