HENGTONG BP156 personalizable 4-20MA 0-5V Sensor de presión a prueba de explosión para el sector industrial
Product Details
| Modelo no.: | BP156 | Conector: | M12*1 |
|---|---|---|---|
| Temperatura de la remuneración: | -10~70℃ | Materiales para la vivienda: | Las demás: |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Origen: | Baoji, China | Código del SH: | 9026201090 |
| Capacidad de la fuente: | 2000 PCS/MES | Tipo de estructura: | Weled |
| Mediano de medición: | líquido o gas | Grado de exactitud: | 00,25%, 0,5% |
| Rango de presión: | 0kpa~10kpa...20MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Personalización: | Disponible. Solicitud personalizada | ||
| Resaltar |
sensor de presión para aplicaciones industriales,Sensor de presión personalizable a prueba de explosión,Sensor de presión de 4 a 20 mA |
||
Product Description

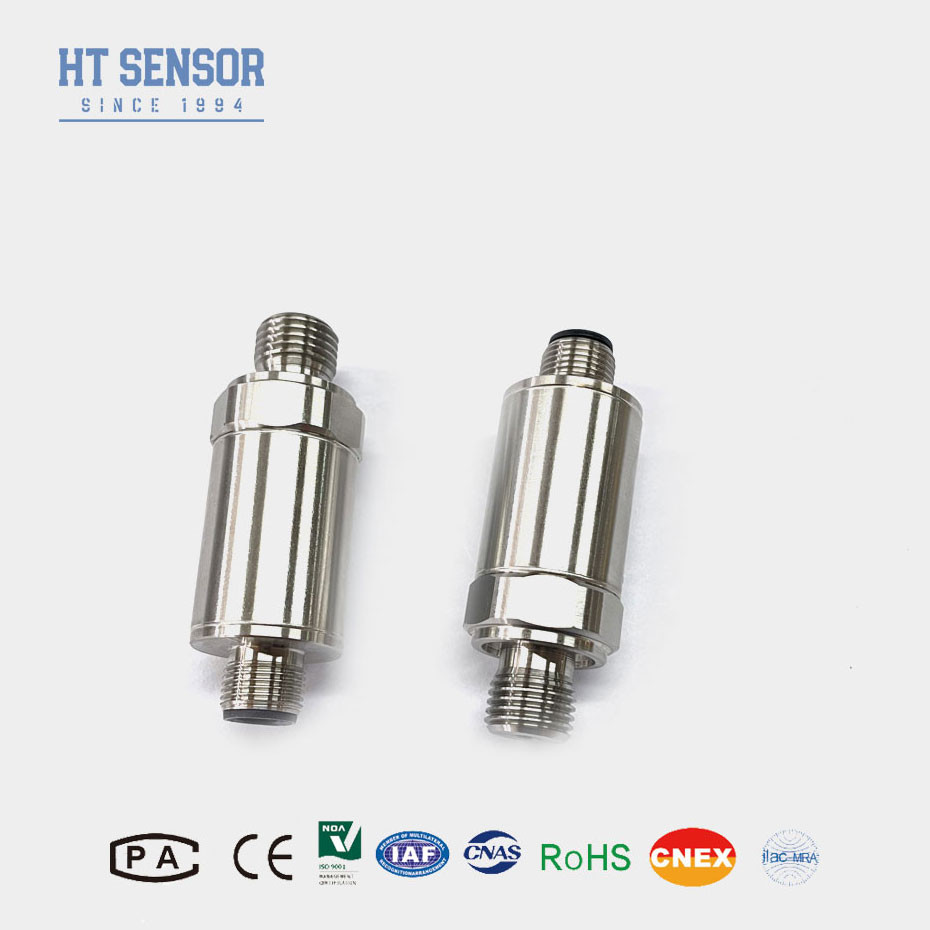

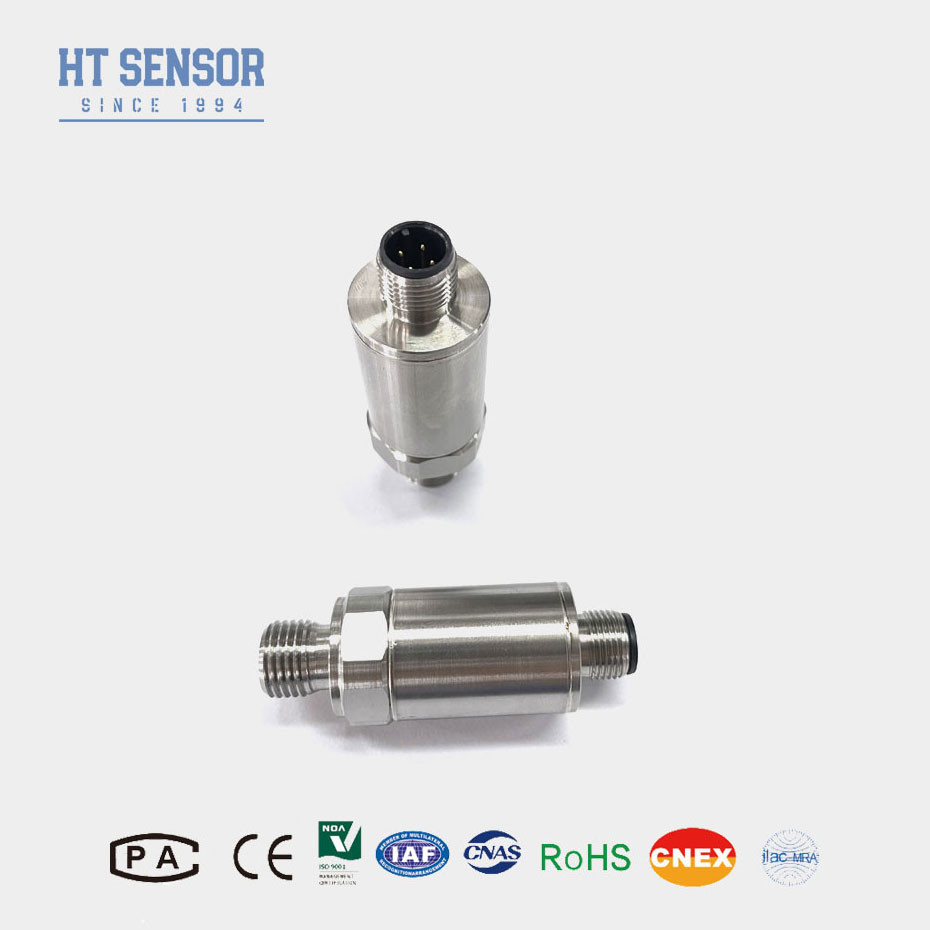

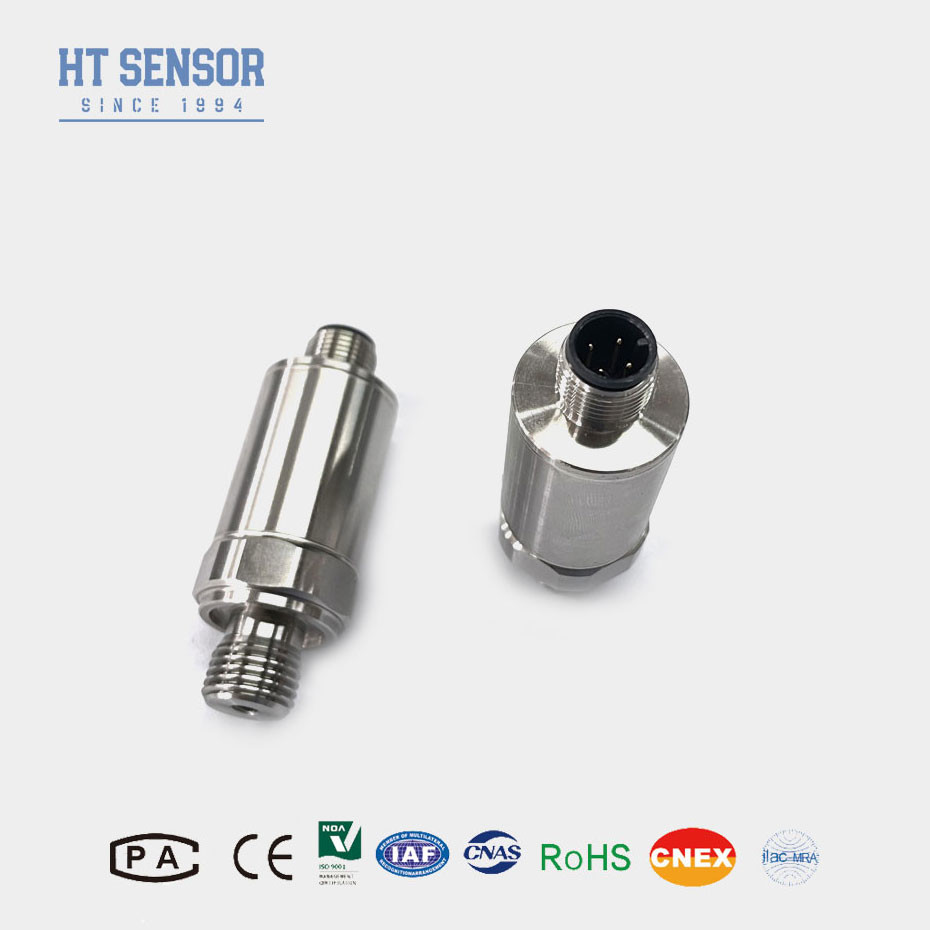

BP156 Transmisor de presión
Introducción del sensor del transmisor de presión:
El sensor de transmisor de presión BP156 utiliza el núcleo lleno de aceite de la membrana de aislamiento de silicio resistente a la presión de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidableEl producto ha sido sometido a pruebas rigurosas y a pruebas de detección del envejecimiento de componentes, productos semiacabados,y productos terminados para garantizar un rendimiento estable y fiable.
El transmisor de presión de silicio suelto mide indirectamente la presión medida midiendo la deformación del diafragma de silicio y la convierte en la salida de señal eléctrica correspondiente.Debido a su naturaleza ligera, el transmisor de presión ligero es adecuado para aplicaciones móviles o temporales y es fácil de instalar y utilizar en diferentes lugares
Características del producto:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Protección IP65 estructura de acero inoxidable
3. Cero y ajustable a escala completa
4. Alta precisión, toda la estructura de acero inoxidable
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Utilizado en sistemas de control hidráulico y neumático
|
Parámetros de rendimiento:
|
|
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Ejemplos de selección:
| Consejos para ordenar: |
1- Rango de medición: Determinar el rango de medición de presión requerido, es decir, los valores mínimos y máximos de presión que se deben medir.Asegurar que el rango de medición del transmisor de presión de silicio difuso seleccionado cumple los requisitos de la aplicación.
2. Tipo de señal de salida: Determine el tipo de señal de salida deseado, como una señal analógica (como 4-20mA o 0-10V) o una señal digital (como RS485 o Modbus).Asegúrese de que el tipo de señal de salida del transmisor que elija es compatible con su sistema de control o dispositivo.
3. Requisitos de precisión: Determinar la precisión de medición de presión requerida.elegir el transmisor de presión de silicio difuso que se adapte a sus necesidades de aplicación.
4Rango de temperatura: Considere el rango de temperatura del entorno de aplicación para garantizar que el transmisor seleccionado pueda funcionar correctamente en este rango de temperatura.
5Compatibilidad con los medios: comprender las propiedades del medio que se mide, como el líquido o el gas, y asegurarse de que el transmisor de presión de silicio difuso seleccionado sea compatible con dicho medio..
6. Método de montaje: Determine el método de montaje del transmisor, como montaje de brida, montaje de hilo u otros métodos. Asegúrese de que el transmisor que elija coincida con sus necesidades de instalación.
7Protección: se deben tener en cuenta los requisitos de nivel de protección del entorno de aplicación, como los niveles a prueba de agua y a prueba de explosiones.Seleccionar un transmisor de presión de silicio difuso que cumpla los requisitos.
8Certificación y normas: Averigüe si el transmisor seleccionado cumple con los requisitos de certificación y normas pertinentes, como la certificación CE, la directiva RoHS, etc.
9. Selección de proveedores: Seleccionar un proveedor confiable con una buena reputación y un servicio postventa confiable para garantizar la calidad del producto y el soporte postventa
| Guía de pedidos: | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
