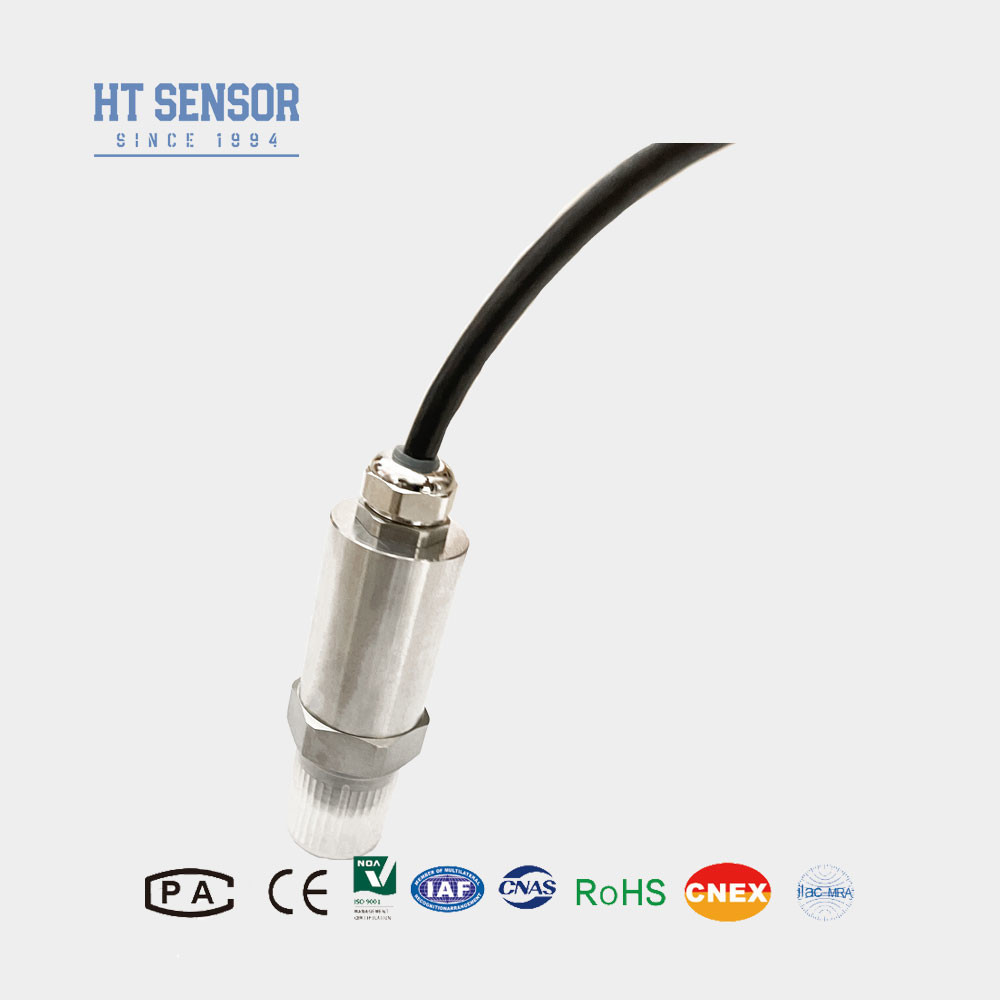

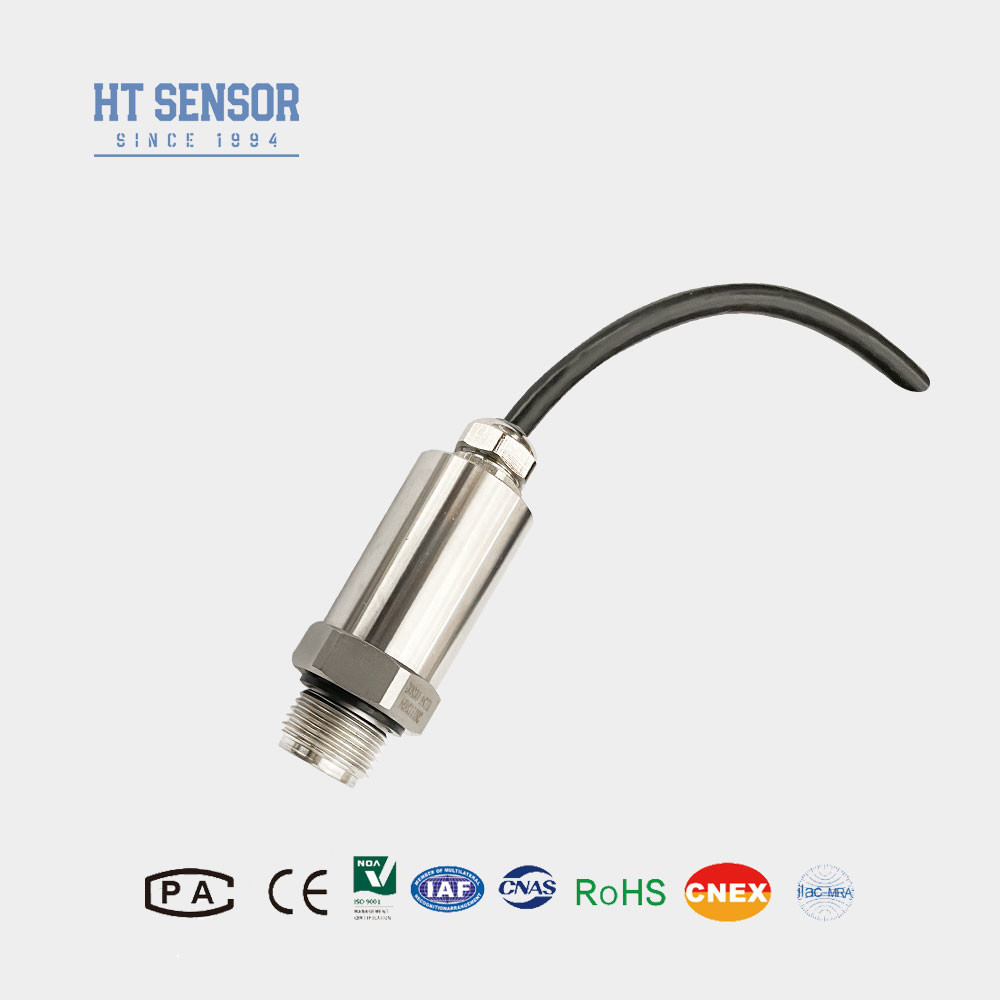

12-32VDC BPHT24-III Sensor de presión del diafragma para sistemas de control de automatización industrial
Product Details
| Modelo no.: | Se aplican las siguientes medidas: | Rango: | 0-10kpa~35Mpa |
|---|---|---|---|
| El poder: | 12 a 32 VDC | Producción: | 4-20mA /0-10VDC y demás |
| Conectar: | El hilo: G1/2 1/2NPT o M20*1.5 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| El tipo: | Sensor de presión del diafragma | Medium de medición: | Líquido, gas, pegamento para bebidas, etc. |
| Resaltar |
Sensor de presión del diafragma de descarga de BPHT24-III,12-32VDC Sensor de presión del diafragma de descarga |
||
Product Description
Sensor de presión del diafragma de descarga BPHT24-III para sistemas de control de automatización industrial
Transmisor de presión BPHT24
Introducción del sensor de presión del diafragma de descarga:
El transmisor de sensor de presión de diafragma con filtro plano roscado BPHT24 es un sensor comúnmente utilizado en sistemas de control de automatización industrial.Puede convertir señales de presión en señales eléctricas estándarSu diseño roscado hace que la instalación sea muy conveniente, mientras que la estructura de película plana proporciona resultados de medición más estables.y otras características, y se utiliza ampliamente en varias aplicaciones de medición de presión.
Características del productocon un sensor de presión del diafragma:
1Varias opciones de interfaz de presión
2Diseñado para aplicaciones higiénicas para evitar la escalación media
3Alta precisión con una estructura de acero inoxidable
4Es fácil de limpiar.
Aplicacionescon un sensor de presión del diafragma:
1. Adecuado para medir gases y líquidos no corrosivos con 316L.
2Ideal para la protección del medio ambiente y la industria química.
3Se utiliza en las industrias marítima y de aviación.
4Es muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria.
| Parámetros de rendimientocon un sensor de presión del diafragma | |
| Rango de medición | Se trata de un sistema de control de velocidad. |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,5 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Proyecto de construccióncon un sensor de presión del diafragma | |
| Dimensión | |
| Consejos para ordenar |
- Antes de hacer una selección, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
- Tenga en cuenta que los productos a prueba de explosiones no vienen con cabezas de visualización digital al realizar un pedido.
- Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, se asegurará de que la fuente de alimentación no sea inferior a 20VDC.
- Para un funcionamiento fiable, se recomienda instalar dispositivos de protección contra rayos en el campo y garantizar la correcta puesta a tierra del producto y de la fuente de alimentación.
- El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Si la temperatura de funcionamiento es inferior a -20°C, elija un anillo O EPDM.
- La longitud predeterminada del cable es de 1,5 m, y hay tres materiales de cable para elegir. Si no se dan instrucciones especiales, se utilizará material de cable de polietileno.Si necesita un material de cable diferente, por favor especifique en el orden.
- Si hay requisitos especiales como vibración fuerte, fuerza de impacto instantánea o interferencia electromagnética o RF fuerte, por favor infórmenos e indiquenlo en el pedido.
| Guía de pedidoscon un sensor de presión del diafragma | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| 9o de junio | Muestra el transmisor de presión | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| T. | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | Se trata de un sistema de control de velocidad. | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
