BPHT24-III Sensor de presión del diafragma de descarga para los tipos de transmisión de presión absoluta y sellada
Product Details
| Modelo NO.: | BPHT24 | Rango: | 0-10kpa~35Mpa |
|---|---|---|---|
| Fuerza: | 5vdc /10-32vdc | Producción: | 0.5-4.5VDC /4-20mA /0-10VDC y demás |
| Conectar: | G1/2 1/2NPT o M20*1.5 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Tipo: | Transmisor del sensor de presión del diafragma | Medio de medición: | Líquido, gas, pegamento para bebidas, etc. |
| Resaltar |
Sensor de presión del diafragma de descarga BPHT24-III,Sensor de presión del diafragma con presión de descarga sellada,Sensor de presión del diafragma de calibración de descarga absoluta |
||
Product Description

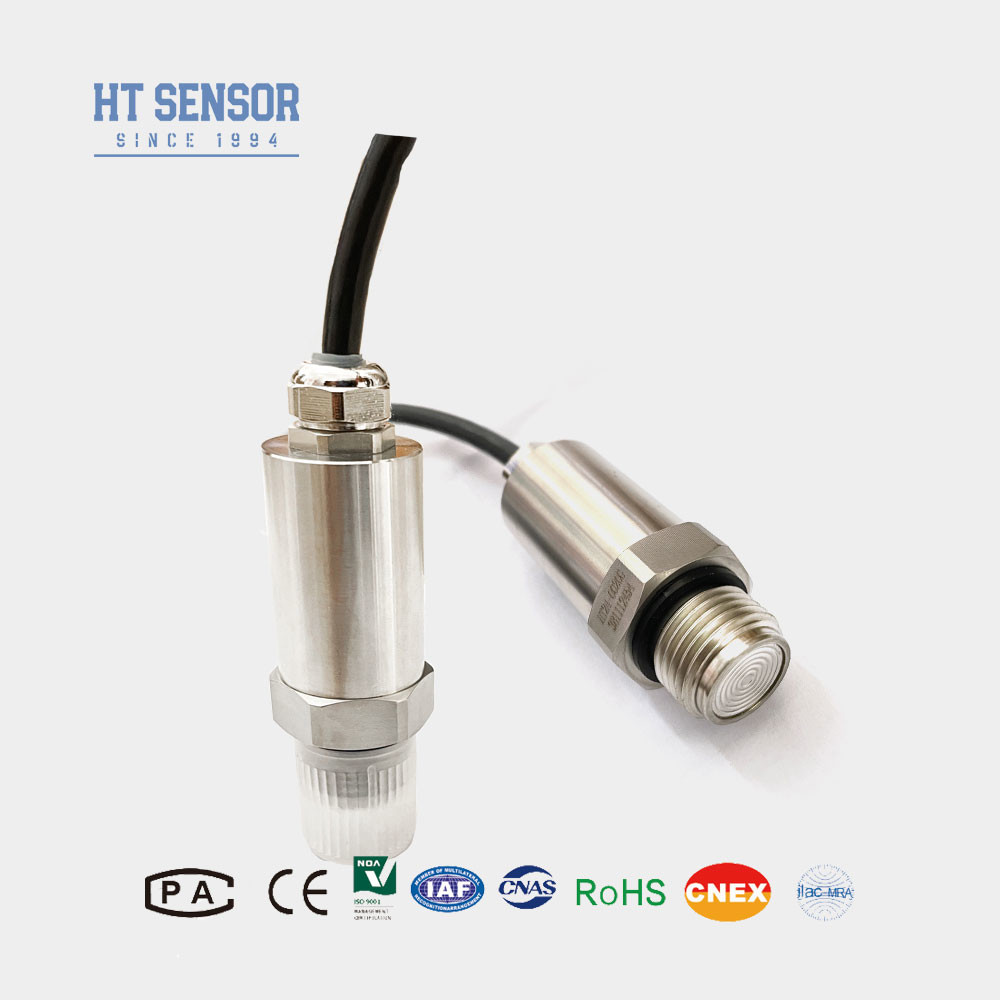

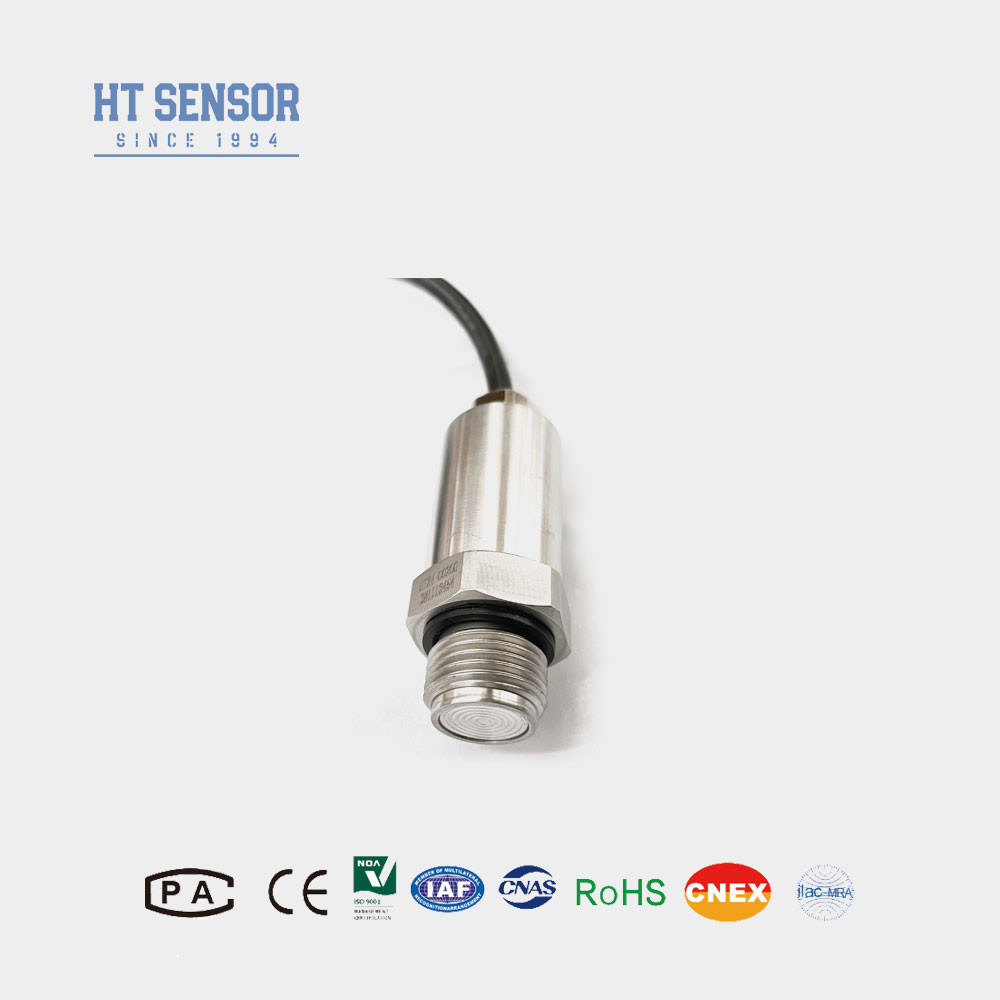

Sensor de presión de diafragma enrasado BPHT24-III para tipos de presión manométrica, absoluta y sellada
Transmisor de presión BPHT24
Introducción del sensor de presión de diafragma enrasado:
El transmisor de sensor de presión de diafragma enrasado BPHT24 con película plana roscada es un sensor comúnmente utilizado en sistemas de control de automatización industrial. Puede convertir señales de presión en señales eléctricas estándar. Su diseño roscado hace que la instalación sea muy conveniente, mientras que la estructura de película plana proporciona resultados de medición más estables. Además, este sensor también tiene alta precisión, alta confiabilidad y otras características, y se utiliza ampliamente en diversas aplicaciones de medición de presión.
Características del productodel sensor de presión de diafragma enrasado:
1. Varias opciones de interfaz de presión.
2. Diseñado para aplicaciones higiénicas para evitar la incrustación de medios.
3. Alta precisión con una estructura totalmente de acero inoxidable.
4. Fácil de limpiar.
Aplicacionesdel sensor de presión de diafragma enrasado:
1. Adecuado para medir gases y líquidos no corrosivos con 316L.
2. Ideal para la protección ambiental y las industrias químicas.
| Parámetros de rendimiento del sensor de presión de diafragma enrasado | |
| Rango de medición | 0~35Kpa…~20MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidad e histéresis | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidad a largo plazo | ±0,1%F.S/Año(Típ.) ±0,2%F.S/Año(Máx.) |
| Deriva de temperatura del punto cero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Respuesta de frecuencia | 2,4Khz |
| Temperatura de compensación | 0-70ºC(≤10mpa,personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Grado de protección | IP65 |
| Junta tórica | Caucho de flúor |
| Peso | ~0,5kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocolo de comunicación RS485 | 3,6~30V / Batería | 4 hilos |
| Construcción del contorno del sensor de presión de diafragma enrasado | |
| Dimensión | |
| Guía de pedido del sensor de presión de diafragma enrasado | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Construcción del contorno | |||||||
| IX | Transmisor de presión con pantalla | IIC/III | General industrial/ Transmisor de presión con pantalla | |||||
| T | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
P1: ¿Es usted una empresa manufacturera?
A1: Somos fabricantes con más de 29 años de experiencia.
P2: Producto personalizado
A2: Ofrecemos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
A3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos sin cargo. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje
A4: Los productos generalmente se envían por Express internacional, incluidos UPS, FedEx, DHL e INT para flete prepago, también se puede usar su cuenta de envío para cobrar, embalaje estándar de exportación, incluida la certificación de inspección.
P5: Contáctenos
A5: Contamos con un equipo de ventas activo y experimentado para atenderlo en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
