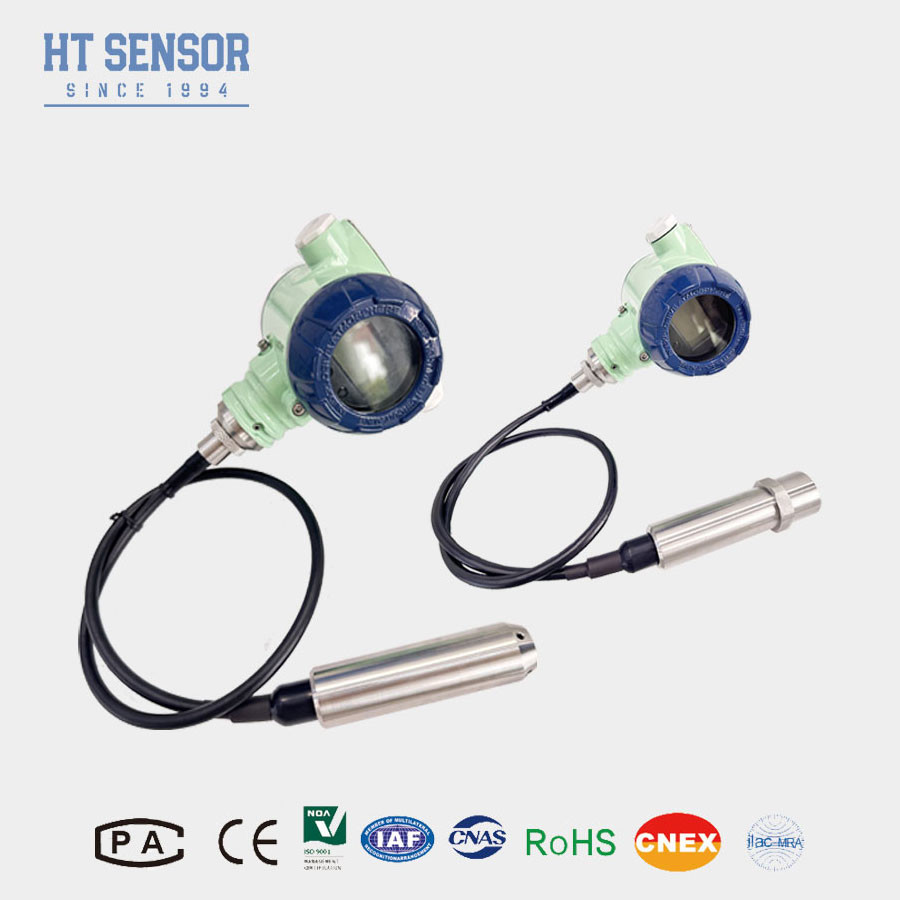

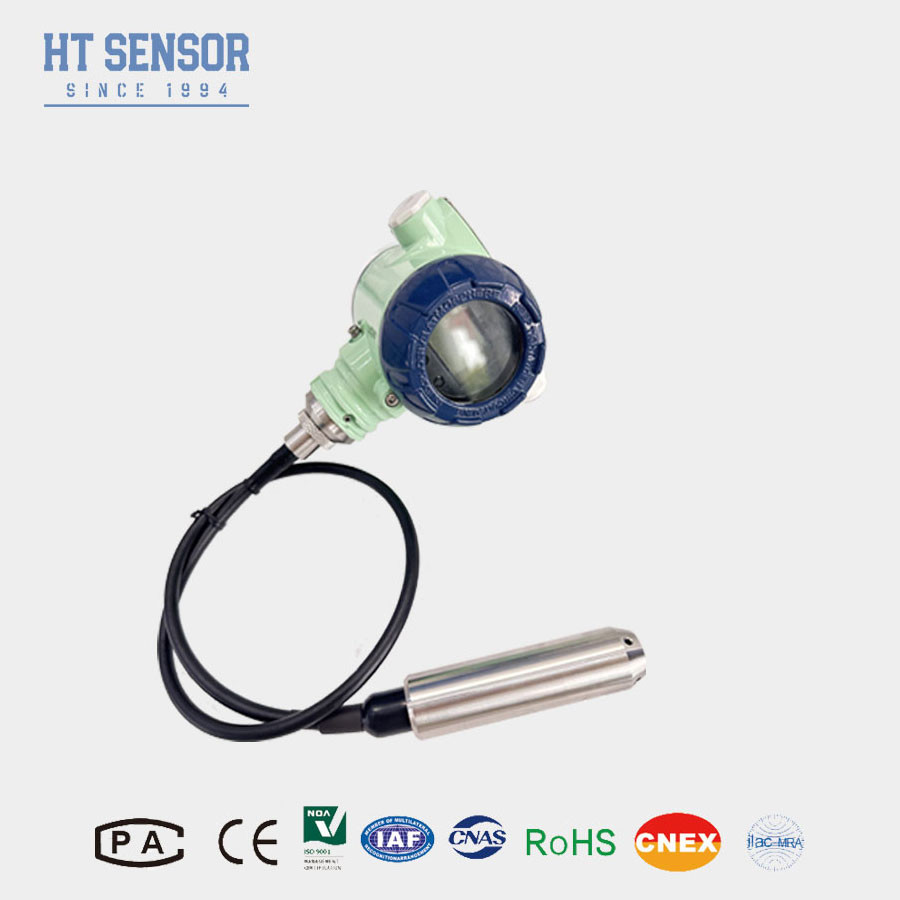

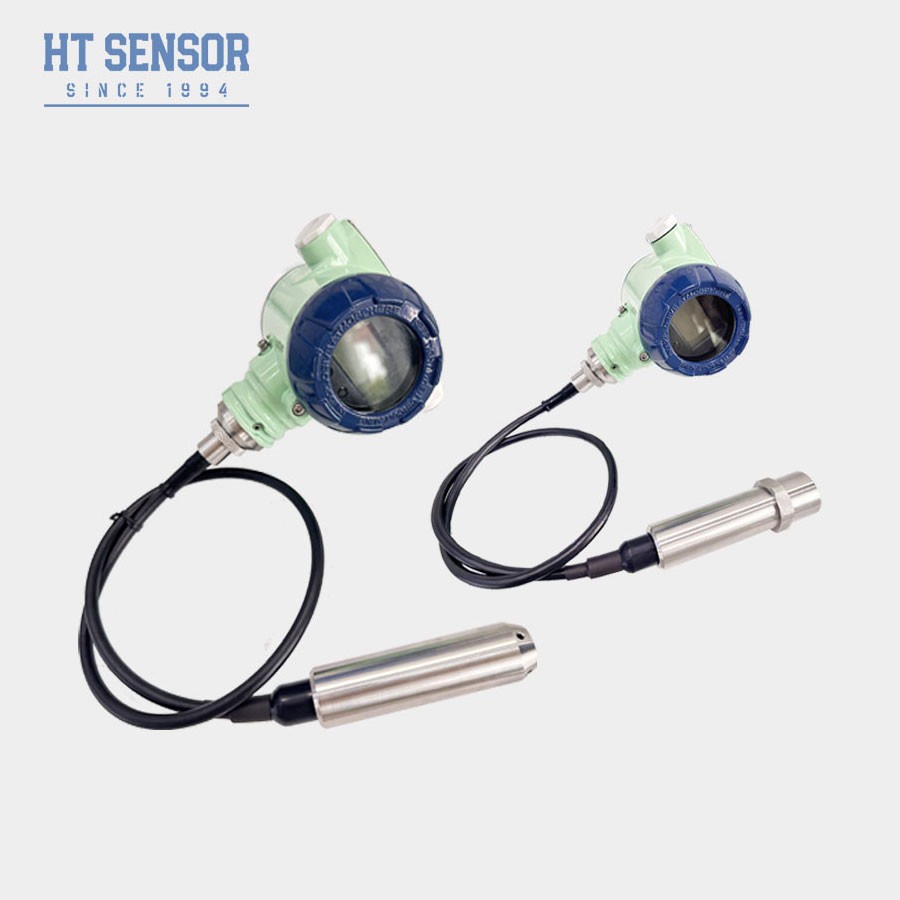

BH93420-III Transmisor pieoresistivo del nivel del agua para el control del nivel del líquido
Product Details
| Modelo no.: | BH93420-III-I: el número de personas que pueden participar en el programa | Clasificación de propiedad intelectual: | Protección IP68 |
|---|---|---|---|
| Personalizado: | No personalizado | El cable: | Las demás materias primas |
| Precisión: | 00,25%, 0,5% | Material para el diafragma: | Acero inoxidable 316L |
| Peso neto: | 0.3 kg | Paquete de transporte: | En cartón |
| Marca registrada: | Sensor de alta velocidad | Origen: | Shaan Xi. |
| Código del SH: | 90261000 | Capacidad de la fuente: | 2000 PCS/MES |
| Tipo de señal de salida: | Tipo analógico | Tipo de sonda: | Tipo de sonda |
| Resaltar |
Transmisor de nivel de agua para monitoreo del nivel de líquido,BH93420-III Transmisor de nivel de agua pieoresistivo |
||
Product Description
BH93420-III Transmisor de presión del nivel del agua para medición de la presión del agua
Introducción del transmisor de nivel de agua:
BH93420-III: el número de unidades de producción y el número de unidades de producciónEl transmisor de nivel de agua piezorresistivo adopta el principio del sensor piezorresistivo para determinar la altura del nivel del líquido midiendo el efecto de presión del medio en el sensor.Cuando la altura del líquido aumenta, la presión del medio sobre el sensor aumenta, lo que resulta en un cambio en el valor de la resistencia del sensor.El transmisor de nivel de líquido piezorresistivo lo convierte en una salida de señal eléctrica relacionada con la altura del nivel de líquido midiendo el cambio en el valor de resistencia del sensorEl transmisor puede calcular con precisión la altura del nivel del líquido según la relación lineal entre presión y resistencia.
- Diseño de tipo dividido, que facilita el cableado y la calibración in situ
- Display de LED
- Calificación de resistencia a las explosiones: ExiaIICT6
- Protección alta: IP68
- Cables: PE, PU.PTFE
Aplicaciones:
1. ampliamente utilizado en la vigilancia y el control del nivel de los tanques de almacenamiento, los armarios de los tanques, las tuberías y otros contenedores.
2Puede utilizarse en sistemas de almacenamiento y transporte de líquidos en las industrias petrolera, química, farmacéutica y otras para garantizar que el nivel de líquido esté dentro de un rango seguro.
3El transmisor de nivel de líquido de piezoresistencia se puede utilizar en equipos de tratamiento de agua para monitorear el nivel de líquido de tanques de agua, piscinas, etc., para lograr un control automático.
4Es adecuado para el enlatado, el llenado y otros procesos en la industria de procesamiento de alimentos para garantizar que el nivel líquido del producto cumpla con la norma.
5El transmisor de nivel piezoresistivo se puede utilizar para la vigilancia ambiental, como la vigilancia del nivel de los ríos, lagos y otros cuerpos de agua.
6Puede utilizarse en buques e ingeniería offshore para controlar el nivel de líquido de los tanques de combustible de los buques, cabinas, etc.
|
Parámetros de rendimiento: |
|
| Rango de medición | 0 ~ 10m... 400mH2O |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | Rango nominal ≤ 2X |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | ± 0,15% F.S/año (máximo) |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo de aire se calcularán en función de la temperatura de los sistemas de control de temperatura de las instalaciones. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo de aire se calcularán en función de la temperatura de los sistemas de control de temperatura de las instalaciones. |
| Temperatura de compensación | 0 a 50 oC (0-1 m) . 0-2m); 0-70oC |
| Temperatura de funcionamiento | -20 a 80 oC |
| Temperatura de almacenamiento | -30 ~ 100oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| El choque | 100 gramos |
| Materiales para la vivienda | Aluminio fundido, 1Cr18Ni9Ti |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones | ExiaIICT6 |
| Calificación de protección | Protección IP68 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 1,5 kg (sin el cable) |
| Material del cable | Cables de polietileno, poliuretano y PTFE |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 15 ~ 30 VDC | Cables 2/3/4 |
| Protocolo de comunicación RS485 | 4 el alambre |
|
Construcción del esquema: |
|
Conexión eléctrica: |
|
Ejemplos de selección: |
| El orden Guía: | ||||||||||
| BH93420 | Código | Proyecto de construcción | ||||||||
| El artículo | Transmisor de nivel de líquido con carcasa 2088 | |||||||||
| Rango de medición | 0 ~ 10m... 400m | |||||||||
| Código | Fuente de alimentación | |||||||||
| D1 | 24 VDC | |||||||||
| Código | Señales de salida | |||||||||
| S1 y S2 | 4 ~ 20 mADC | S2 | Se trata de un sistema de seguridad. | |||||||
| Código | Conexión eléctrica | |||||||||
| B5 | 2088 con muestra | |||||||||
| B6 | Las demás | |||||||||
| Código | Tipo de presión | |||||||||
| G. | Presión de medición | |||||||||
| A. No | Presión absoluta | |||||||||
| El S | Presión de referencia sellada | |||||||||
| Código | El material | |||||||||
| 01 | Acero inoxidable 304 | |||||||||
| 02 | Acero inoxidable 316L | |||||||||
| Código | Material del cable | |||||||||
| C1 | El PE | |||||||||
| C2 | De poliuretano | |||||||||
| C3 | PTFE | |||||||||
FQA:
1P: ¿Es usted fabricante?
R: Sí, somos fabricantes de sensores profesionales con más de 50 años!
2P: ¿ Puede aceptar el servicio OEM?
R: Sí, podemos poner la información de su empresa y el logotipo en nuestros sensores.
3P: ¿Puedo ser su distribuidor?
R: Sí, estamos buscando distribuidores en el mercado de ultramar.
4P: ¿Cuál es su tiempo de entrega?
R: Normalmente 7-10 días. Para una cantidad superior a 100pcs, se necesitan 3-5 días laborables adicionales.
