Transmisores de sensores de presión industriales para sistemas de control hidráulico y neumático
Product Details
| Modelo no.: | BP93420-III, incluidos los demás | El poder: | 12-36Vdc |
|---|---|---|---|
| Producción: | 4-20mA puede con HART O RS485 | Peso: | ~ 0,8 kg |
| Tipo de presión: | Medidor, presión absoluta, presión sellada | Origen: | Baoji, China |
| Código del SH: | 9026201090 | Tipo de estructura: | transmisor de presión |
| Mediano de medición: | Líquido, gas, pegamento para bebidas, etc. | Grado de exactitud: | 00,5% F.S. 0,25% F.S. |
| Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Resaltar |
Transmisor del sensor de presión neumático,Transmisor del sensor de presión hidráulica,Transmisor de sensores de presión industriales |
||
Product Description

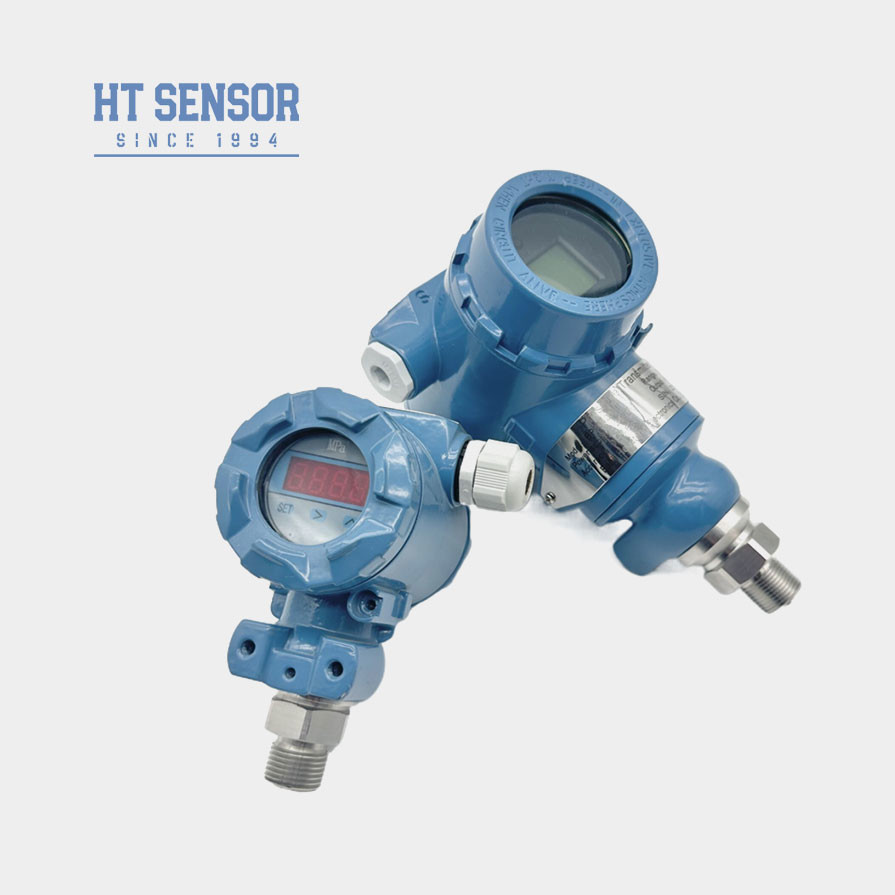

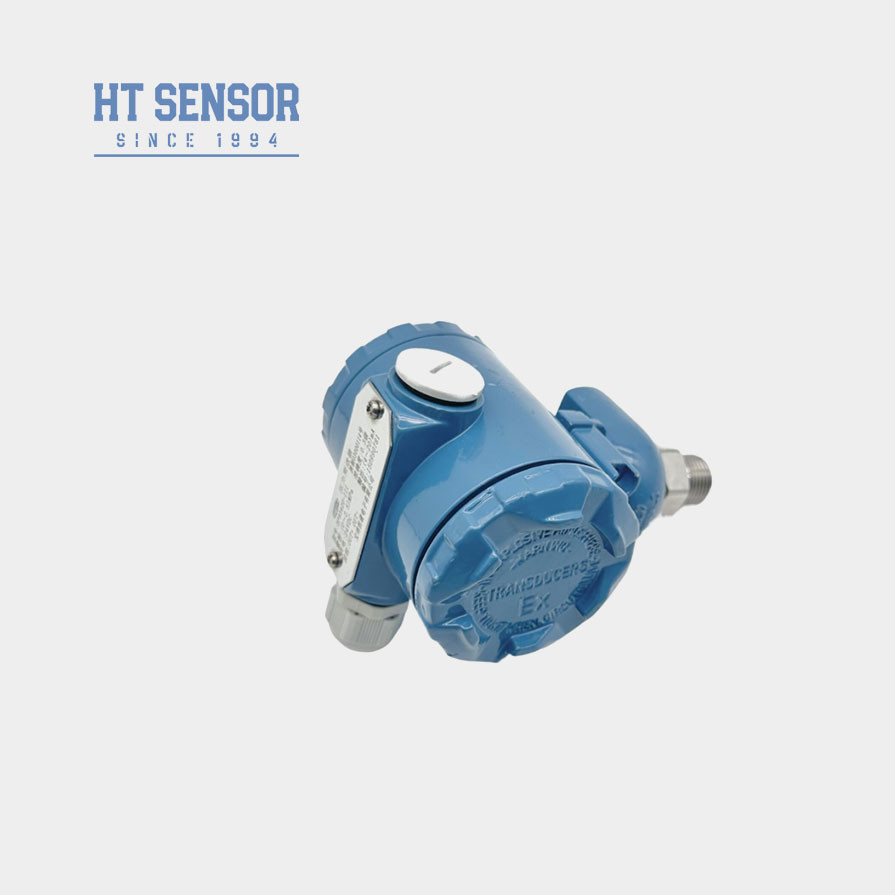

Transmisores de sensores de presión industriales para sistemas de control hidráulico y neumático
BP93420-III, incluidos los demásSensor de presión industrial
La introducción deSensor de presión industrial:
BP93420-III Transmisor de sensores de presión industriales consta de un módulo de sensores de presión y una placa de circuito inteligente.circuito de detección de diafragma de medición, sensor de temperatura y circuito de compensación de temperatura.La placa de circuito inteligente está compuesta por un controlador de microordenador y un circuito periférico para completar la conversión de señales de presión en señales eléctricasSe utiliza en la industria para medir la presión de líquidos, gases o vapores.
Características del productode lasSensor de presión industrial:
1Amplio rango de medición, diversas formas de interfaz de presión y nivel de protección IP65.
2Varias formas de señal de salida, ajustables y visibles.
3Punto cero ajustable y escala completa.
4El núcleo utiliza silicio difuso de alta precisión y alto rendimiento.Sensores de presión piezorresistivos.
Aplicacionesde lasSensor de presión industrial:
1- Adecuado para medir la presión de gases y líquidos no corrosivos en acero inoxidable 316L.
2Petróleo, química, metalurgia, energía e hidrología.
3- Medición y control de presión en ambientes industriales exteriores adversos.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimiento deSensor de presión industrial | |
| Rango de medición | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ ± 0,1% FS |
| La histeresis | ≤ ± 0,1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | De aleación de aluminio |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~1,2 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos para ordenar |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3. Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6. El cable no está incluido por defecto. Cuando se requieren líneas de cable de soporte: Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno. Si necesita un material de cable diferente, puede utilizarse un cable de polietileno.Por favor, especifique en el formulario de pedido.
7En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedidos | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
