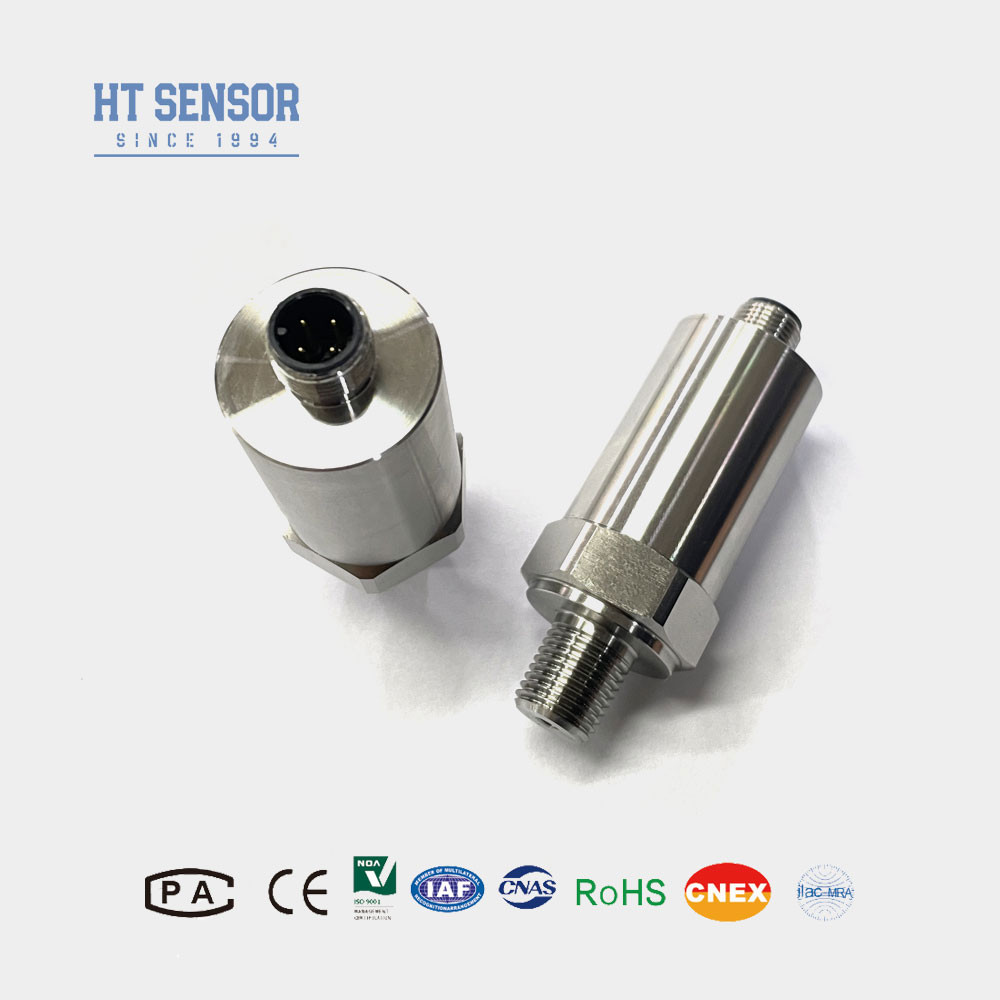

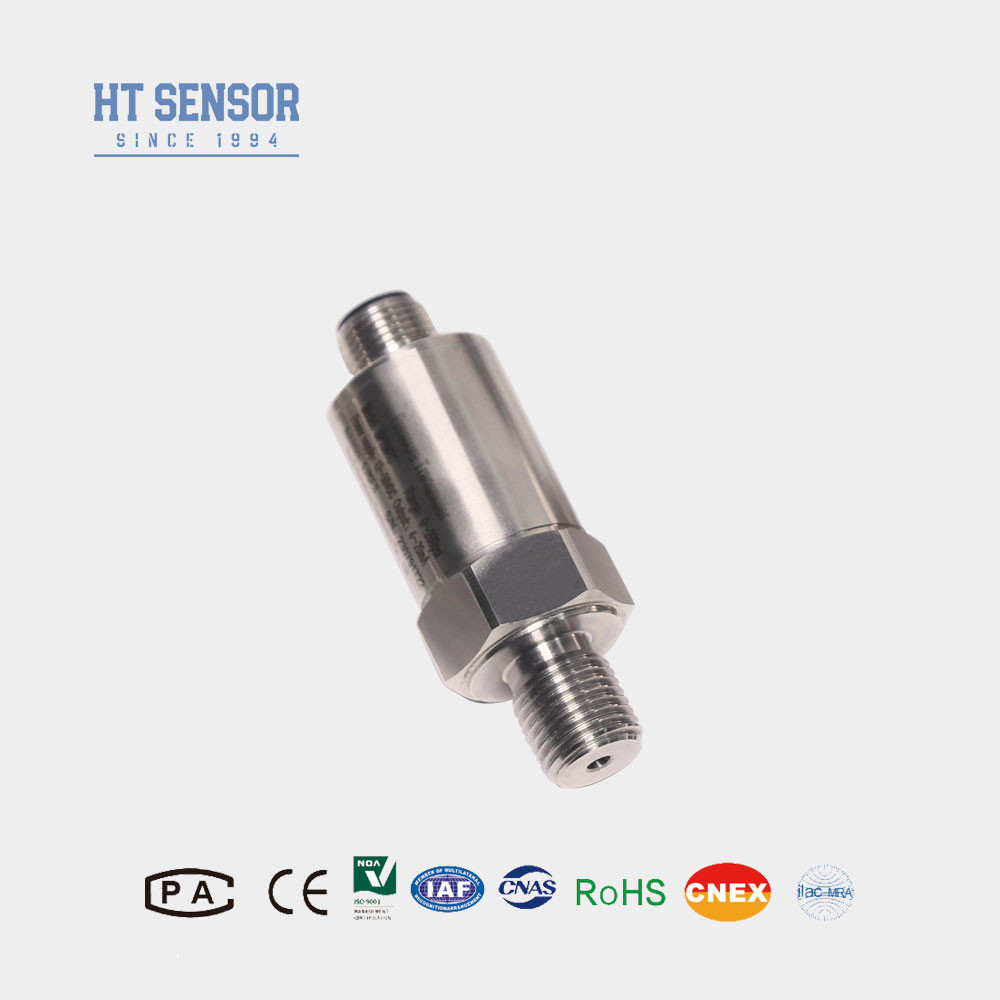

Sensor de transmisor de presión en miniatura BP156-M para las industrias marítima y de aviación
Product Details
| Modelo no.: | Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. | Materiales para la vivienda: | Las demás partidas del anexo |
|---|---|---|---|
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Marca registrada: | El sensor HT |
| Tipo de estructura: | Sensor de presión de silicio difuso | Mediano de medición: | Líquido y aire |
| Rango de presión: | 0kpa~10kpa...20MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Personalización: | OEM y ODM | Conector: | M12 y M12 |
| Resaltar |
Sensor de transmisión de presión en miniatura BP156-M,Sensor de transmisión de presión en miniatura para la aviación,Sensor de transmisión de presión marino en miniatura |
||
Product Description
Sensor de transmisor de presión en miniatura BP156-M para las industrias marítima y de aviación
Sensor del transmisor de presión BP156-M
Introducción de un pequeño sensor de transmisión de presión:
Sensor de transmisión de presión en miniatura BP156-M con sensor de presión piezorresistivo, con un diafragma aislado de acero inoxidable como elemento de detección de señal, después de pruebas automáticas,compensación de ajuste fino por láserEl circuito del amplificador utiliza una carcasa de acero inoxidable para convertir la señal del sensor en una señal de salida estándar.sensibilidad y diversidadLos productos se utilizan ampliamente en la industria petrolera, química, metalúrgica, central eléctrica, hidrología y otras industrias de medición y control de presión.
Características del productocon un sensor de transmisión de presión de miniatura:
1- el rango de temperatura: -20 a 85oC;
2- un amplio rango de temperaturas de funcionamiento de -40 a 125oC;
3. Sensor de presión de alto rendimiento;
4. Varias salidas de 4 ~ 20mA / 0,5 ~ 4,5V / 1 ~ 5V / 0 ~ 5V disponibles;
5. dimensiones pequeñas, dimensiones personalizables;
6. Conector M12;
7. OEM, ODM, servicio de personalización disponible;
Aplicacionescon un sensor de transmisión de presión de miniatura:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento con un sensor de transmisión de presión de miniatura: | |
|---|---|
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ejemplos de selección |
| Consejos para ordenar |
1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
3Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
4. Cable Sin cable por defecto. Tres materiales están disponibles si se requiere. Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno. Si necesita un material de cable diferente, puede utilizarse un cable de polietileno.Por favor, especifique en el formulario de pedido.
5En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedidoscon un sensor de transmisión de presión de miniatura | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
