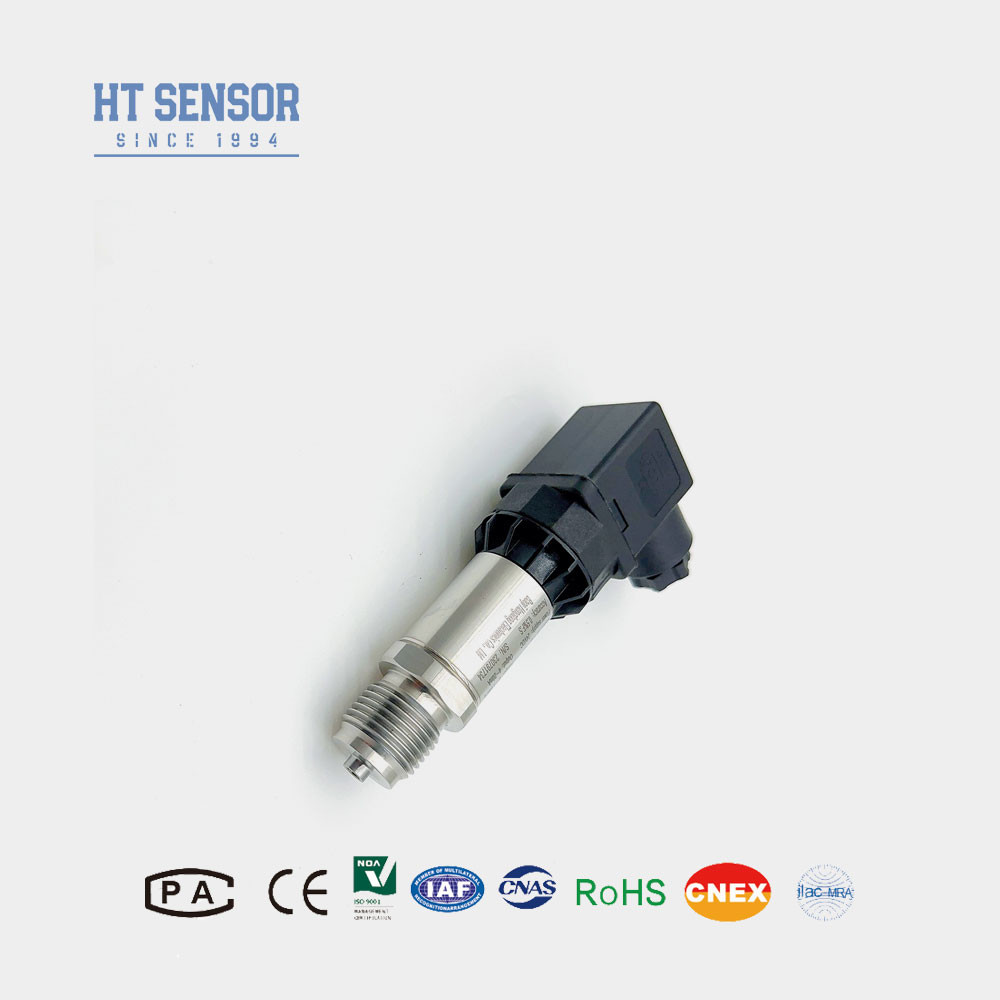

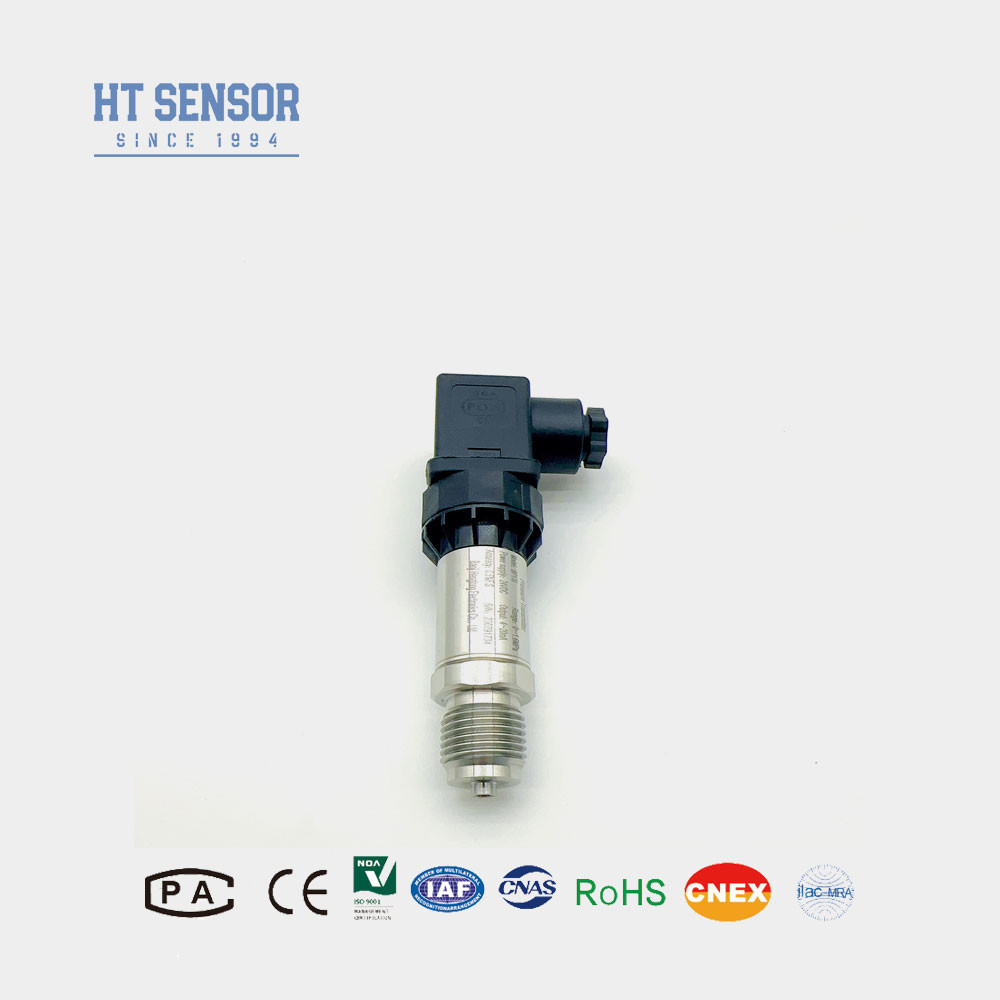

Sensor de transmisión de presión de la serie HT BP170 para el rango de medición de agua y aceite
Product Details
| Modelo no.: | BP170 | personalizado: | OEM y ODM |
|---|---|---|---|
| Se ha puesto fuera: | La velocidad de corriente de 4-20mA/0,5-4,5VDC | Materiales para la vivienda: | Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Especificación: | Sensor de presión de silicio |
| Marca registrada: | El sensor HT | Origen: | China. |
| El tipo: | Sensor de transmisión de presión de silicio | Rango de presión: | 0 kPa~10 kPa...40 MPa |
| Resaltar |
Sensor de transmisión de presión de la serie HT BP170,Sensor de transmisión de presión de agua BP170,Sensor de transmisión de presión BP170 de aceite |
||
Product Description
Sensor de transmisión de presión de la serie HT BP170 para medición de agua y aceite
Transmisor de presión BP170
El sensor de transmisión de presión:
El sensor del transmisor de presión BP170 adopta el núcleo del sensor de la serie HT aislado de silicio lleno de aceite como elemento de medición de la señal.Es el sensor más utilizado en la práctica industrial, que se utiliza ampliamente en una variedad de entornos de automatización industrial, incluyendo la conservación del agua y la energía hidroeléctrica, el transporte ferroviario, el edificio inteligente, la automatización de la producción, la industria aeroespacial,militar, petroquímica, pozos de petróleo, energía eléctrica, buques, máquinas herramientas, tuberías y otras industrias
Características del producto del sensor del transmisor de presión:
- 1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
- 2Diseño compacto y ligero
- 3. Alta precisión, toda la estructura de acero inoxidable
- 4.Cero y escala completa ajustables
Aplicaciones del sensor del transmisor de presión:
- 1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- 2Aplicado en las industrias marítima y de aviación
- 3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
- 4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento del sensor del transmisor de presión | |
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,25 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Selección Ejemplos de sensores de transmisores de presión |
| Consejos para ordenar |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
4. No hay cable por defecto. Tres materiales están disponibles si se requiere.Si no se especifica lo contrario, se puede seleccionar el material del cable de polietileno. Si necesita un material de cable diferente, puede elegir el material del cable de polietileno.Por favor, especifique en el formulario de pedido.
5En caso de requerimientos especiales tales como vibraciones fuertes, impacto instantáneo, interferencias electromagnéticas o de radiofrecuencia fuertes, por favor infórmenos e indiquen en el pedido.
| Guía de pedido del sensor del transmisor de presión | |||||||||
| BP170X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
