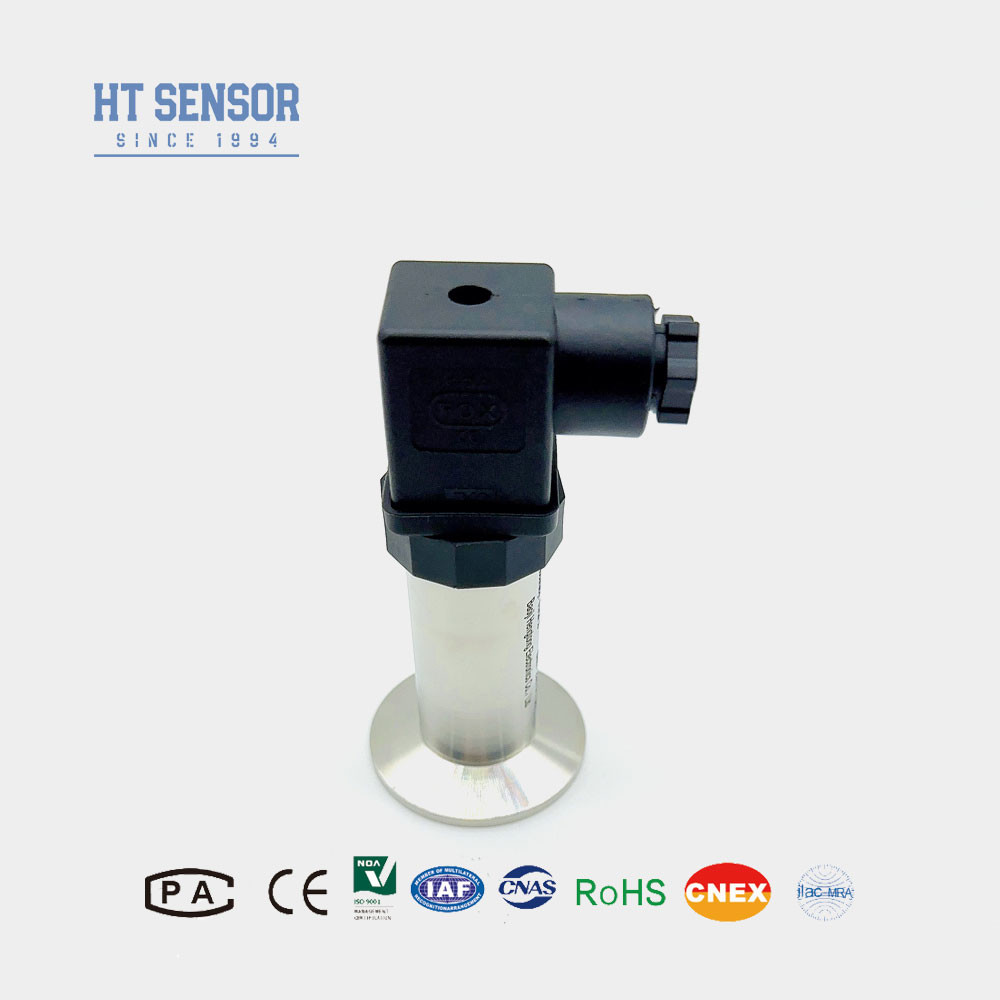

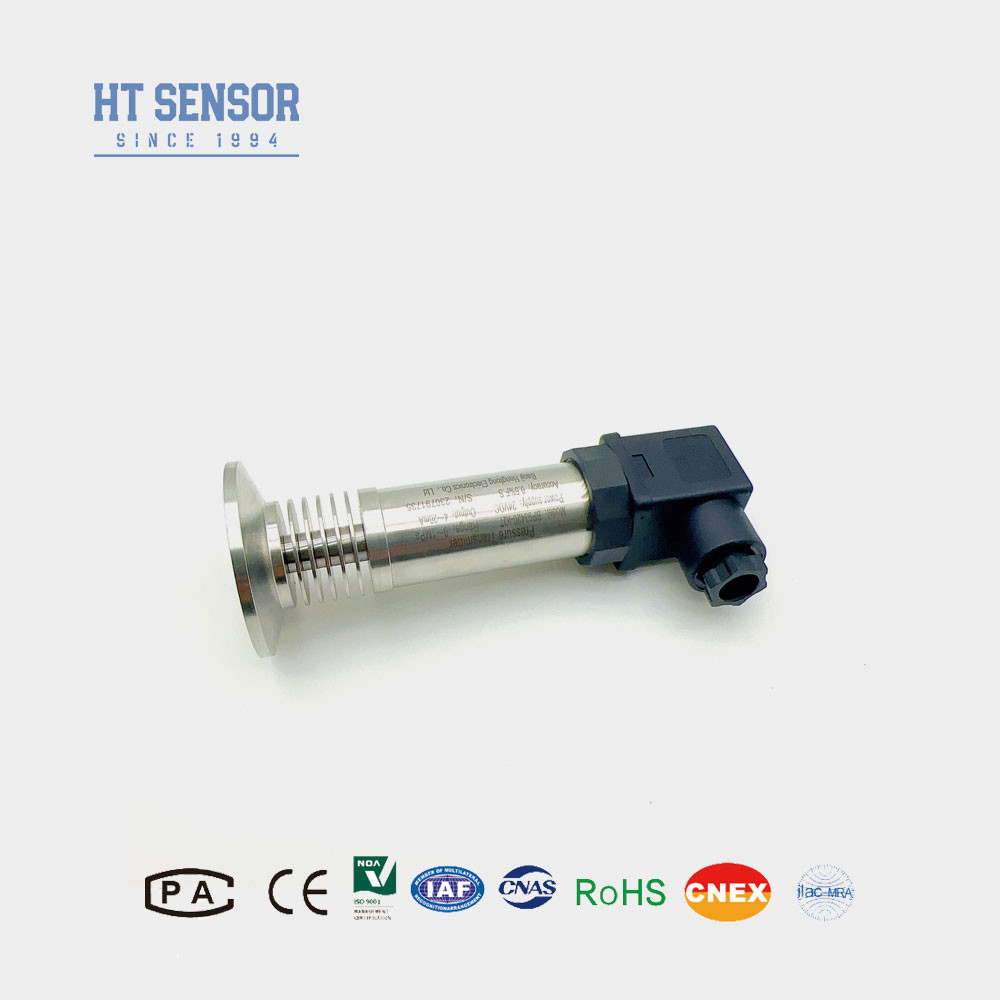

El transmisor de presión del sensor de diafragma de descarga BP93420-IQ cuenta con un transmisor de presión tipo abrazadera de película plana.Utiliza una estructura de diafragma de sellado soldado para evitar el contacto directo entre el diafragma de medición y el material de sellado del transmisor de presión, garantizando una medición fiable de la presión en medios no convencionales y en circunstancias especiales.El dispositivo de película aislante de sellado de soldadura ofrece diversas estructuras de conexión de proceso y es adecuado para medir medios de alta viscosidad y cristalinosEstos productos han encontrado amplias aplicaciones en industrias como la alimentación, la salud y la producción de papel.
Características del productode presión del diafragma de descarga Sensor de transmisión:
1Amplio rango de medición, interfaz de presión de la abrazadera de 50,4 mm.
2Opciones de señal de salida múltiples.
3- Cero ajustable y escala completa.
4Alta precisión, conexión de procesos asépticos múltiples.
| Parámetros de rendimientocon un sensor de transmisión de presión del diafragma |
| Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ 0,1%FS |
| La histeresis |
≤ 0,1%FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,3 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6.El producto no tiene cable por defecto, si es necesario, puede comunicarse con el personal de ventas, hay tres materiales para elegir.pueden utilizarse materiales de cable de polietileno.Si requiere diferentes materiales de cable, indique en el formulario de pedido.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
