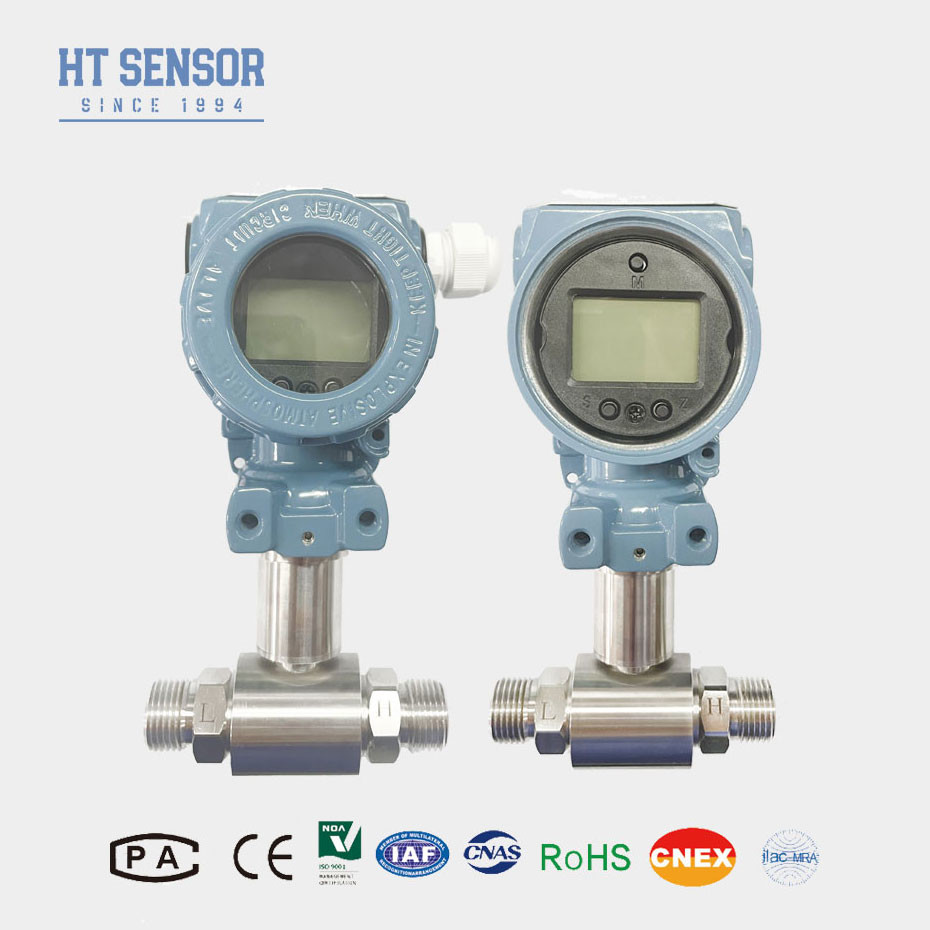

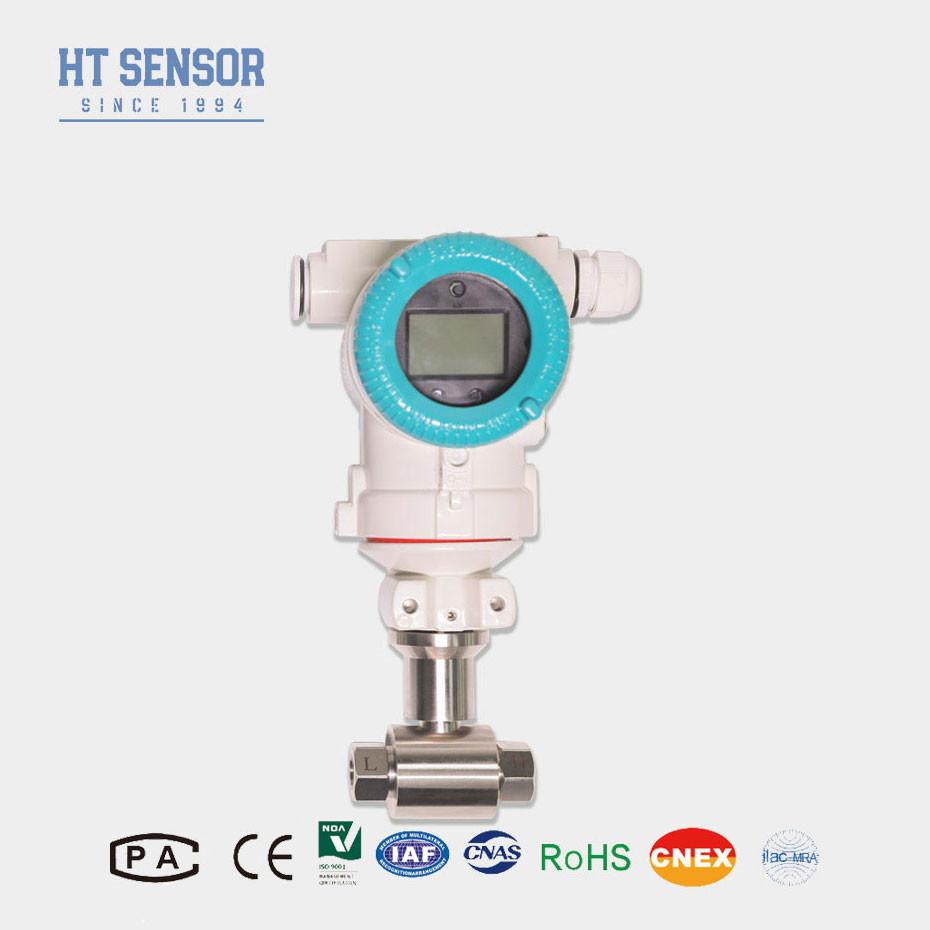

Display LCD Transmisor de presión diferencial 2MPa Transductor de presión digital
BP93420DIIIDDiferencialPResurrecciónT.Envío de rescate
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DIII emplea un sensor de silicio piezorresistivo.
En el caso de los sensores con diafragmas ondulados en ambos extremos, el puente Wheatstone en el chip del sensor produce una señal de salida que muestra una excelente linealidad con la presión diferencial.Esto permite una medición precisa de la presión diferencialEl transmisor es ideal para realizar mediciones de presión diferencial en diversas aplicaciones de gas y líquido, particularmente en industrias como el petróleo, la química para instalaciones de tuberías
Características del productodel transmisor de presión diferencial:
1El transmisor cuenta con un diseño estructural de acero inoxidable, lo que lo hace compacto.y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y fiable.
3La interfaz eléctrica se puede seleccionar como una opción de conexión o cableado directo.
Aplicacionesdel transmisor de presión diferencial:
1. Adecuado para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como el petróleo, la química, la energía y la hidrología.
2Aplicado en procesos industriales in situ como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
3- Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento |
| Rango de medición |
0-10KPa...~2MPa |
| Tipo de presión |
Presión diferencial |
| Sobrecarga de un solo lado |
≤ 3 veces el rango nominal |
| Presión estática |
El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C. |
| Temperatura de funcionamiento |
-30 oC a 80 oC |
| Temperatura de almacenamiento |
-40 oC a 100 oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,45 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.

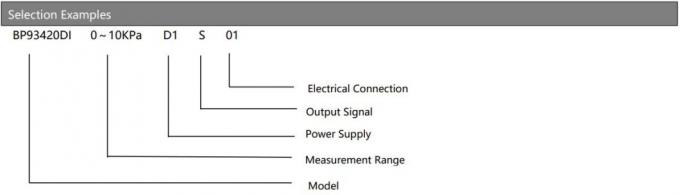

| Guía de pedidos: |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| El DII |
Transmisor de presión diferencial
|
| |
Rango de medición |
0-10KPa...~2MPa |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |

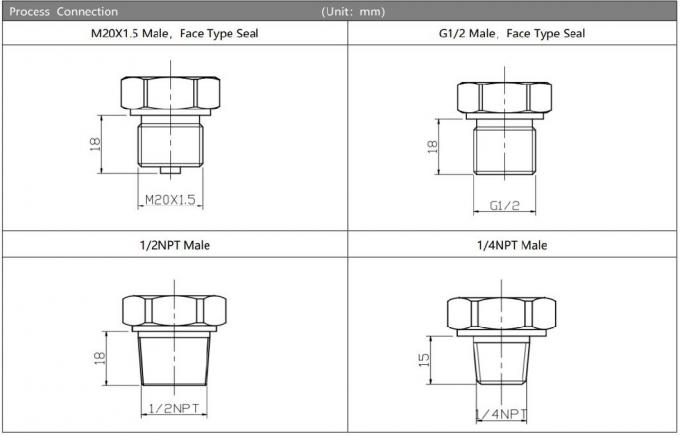

Conexión de presión |
| J1 |
M20×1,5 Hombre |
| J2 |
G1/2 Hombre |
| J3 |
G1/4 Hombre |
| J4 |
1/2 NPT Hombre |
| J5 |
Las demás |
| |
Código |

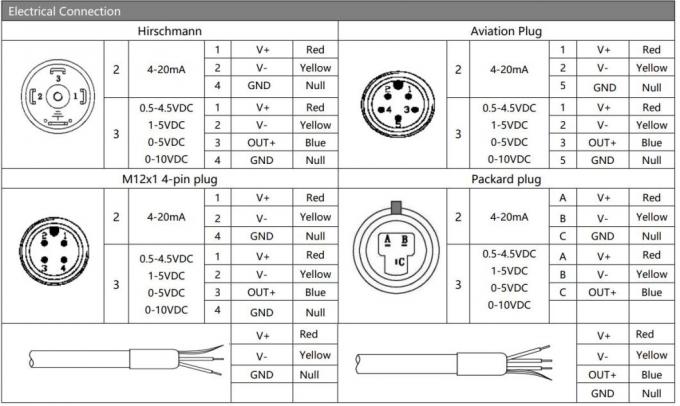

Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| D |
Presión diferencial |
