M12 Conexión Oem Sensor de presión digital de silicio 316L Transmisor de presión de acero inoxidable

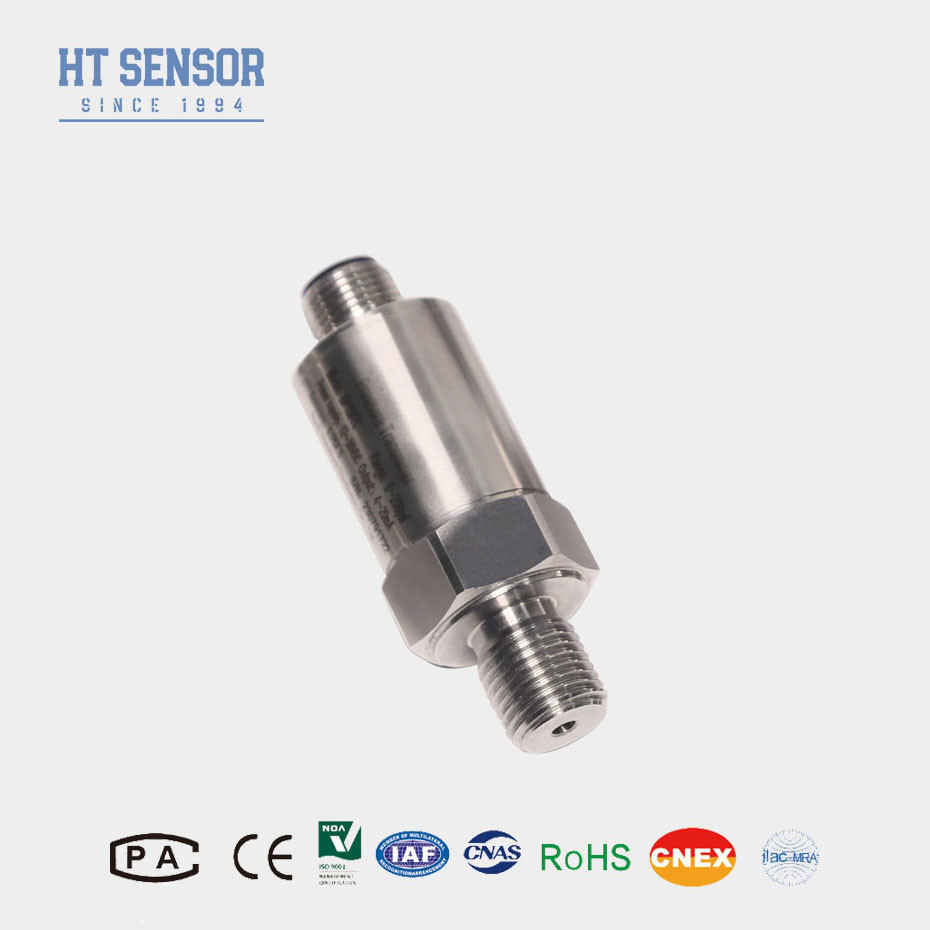

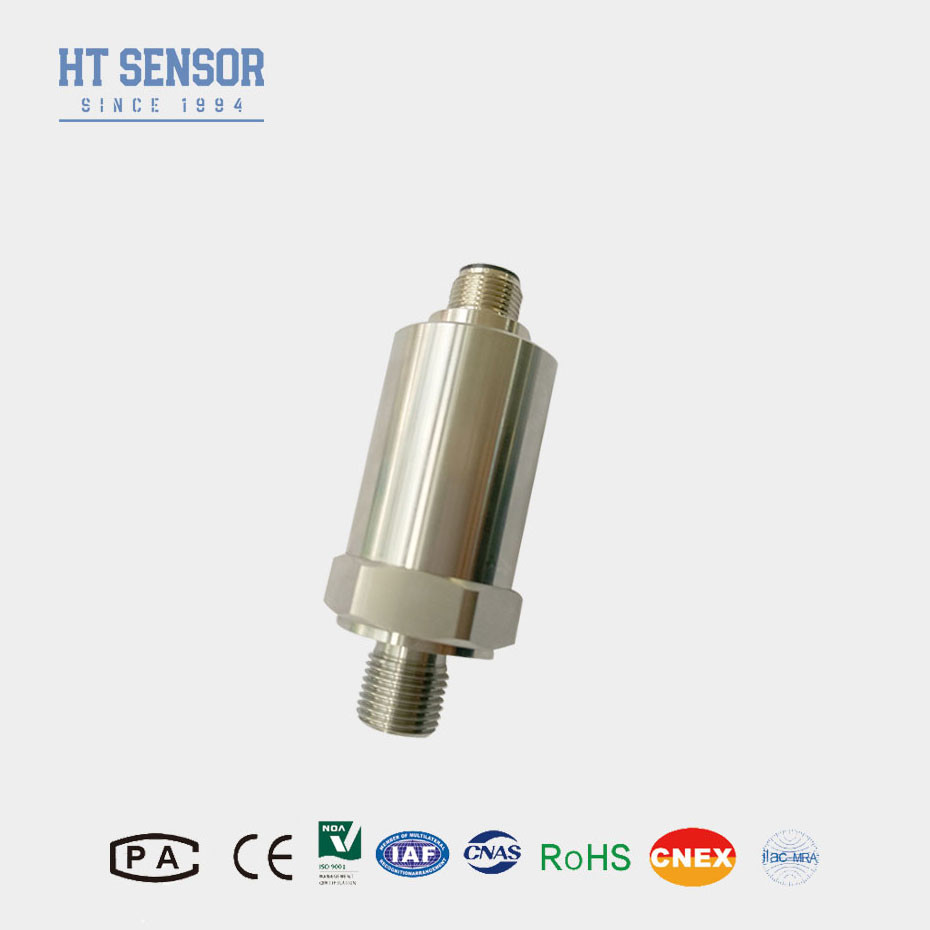

El sensor de presión de silicio BP156

Introducción del sensor de presión de silicio:

El sensor de presión de silicio BP156 utiliza el núcleo lleno de aceite de la membrana de aislamiento de silicio resistente a la presión de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidableEl producto ha sido sometido a pruebas rigurosas y a pruebas de detección del envejecimiento de componentes, productos semiacabados,y productos terminados para garantizar un rendimiento estable y fiable.

Tiene las ventajas de resistencia a la sobrecarga, fuerte resistencia al impacto, buena linealidad, alta estabilidad a largo plazo, amplio rango de temperatura de compensación, estructura compacta, buena confiabilidad,fácil de instalar, resistencia a las vibraciones, y una vida de fatiga de ciclo de 10 millones de ciclos.

Esta serie de productos ofrece una variedad de hilos de montaje y conexión eléctrica para que los clientes elijan.


Características del producto:

1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Protección IP65 estructura de acero inoxidable
3. Cero y ajustable a escala completa
4. Alta precisión, toda la estructura de acero inoxidable

Aplicaciones:

1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Utilizado en sistemas de control hidráulico y neumático

Parámetros de rendimiento:

1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.





Guía de pedidos:
BP15X	Transmisor de presión analógico
	Código	Proyecto de construcción
	5	Enchufe de Packard				6	Cable de salida directa sellado 1,5 metros
	7	Conector Mini Hirschmann				8	Conector Hirschmann de gran tamaño
		Rango de medición	Se aplicarán las siguientes medidas:
		0-X) Kpa o MPa	¿ Qué es eso? Indica el rango de medición real
			Código	Fuente de alimentación
			D1	24 VDC
			D2	5VDC
			D3	Las demás
				Código	Señales de salida
				S1 y S2	4 ~ 20 mADC		S5	0 ~ 20 mADC
				S2	1 ~ 5VDC		S6	0 ~ 10VDC
				S3	0 ~ 5VDC		S7	0.5~4.5VDC
				S4	0 ~ 10mADC

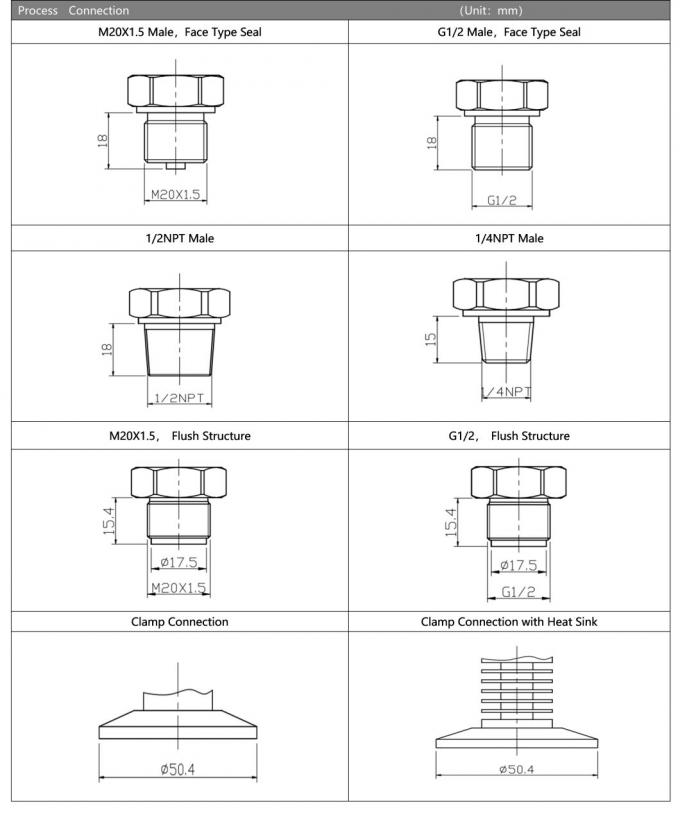

					Código		Conexión de presión
					J1		M20 por uno.5
					J2		G1/2
					J3		G1/4
					J4		7/16-20UNF
					J5		Las demás
							Código	Conexión eléctrica
							B1	- ¿ Qué es?
							B2	PG7
							B3	Cable de salida sellada 1,5 metros
							B4	Las demás
								Código	Tipo de presión
								G.	Presión de medición
								A. No	Presión absoluta
								El S	Presión de referencia sellada
