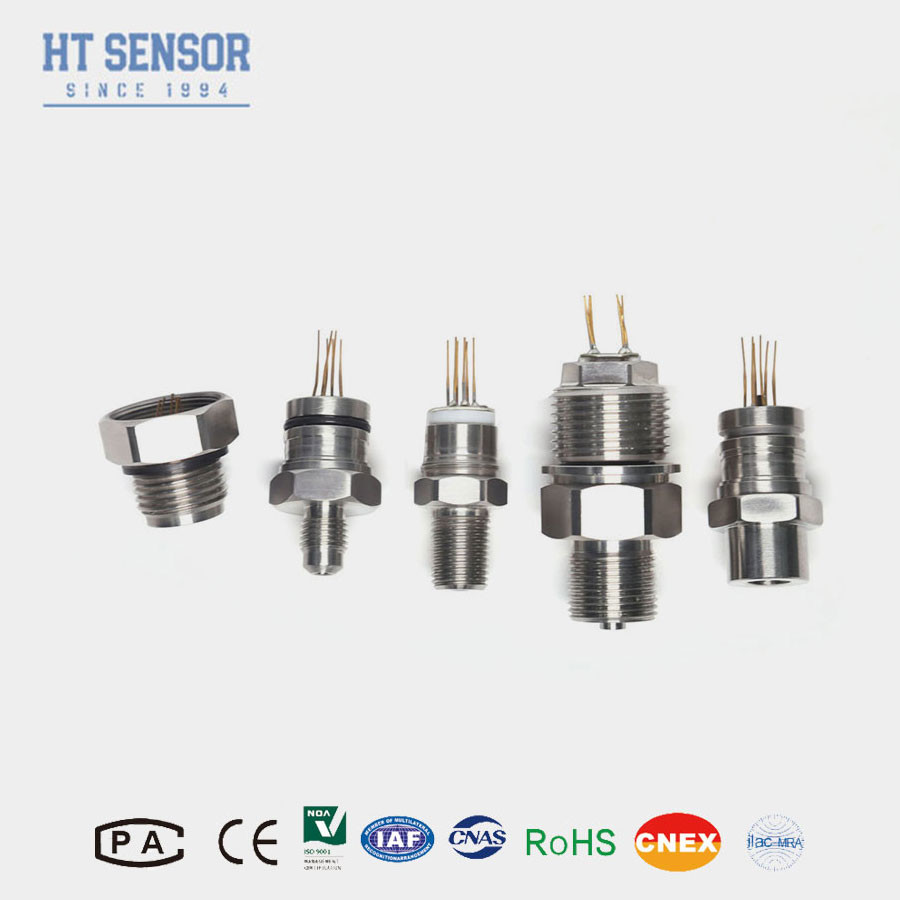

Sensor de presión de silicio OEM de 15 mm con hilo de 1/4 npt para la medición del nivel del líquido
Product Details
| Tipo de hilo: | puede tener hilo | Tipo de cableado: | Pinos de Kovar recubiertos de oro o de cuatro alambres |
|---|---|---|---|
| Mediano de medición: | Gas y líquido | El poder: | Se aplicarán las siguientes medidas: |
| Producción: | 10 mv/V 100+-30 mv | Palabras clave: | Sensor pequeño |
| Paquete de transporte: | En cartón | Marca registrada: | - ¿ Qué es esto? |
| El material: | Acero inoxidable 316L | ||
| Resaltar |
Sensor de presión de silicio de 15 mm,Sensor de presión de silicio de medición del nivel de líquido,1/4npt Sensor de presión de silicio |
||
Product Description

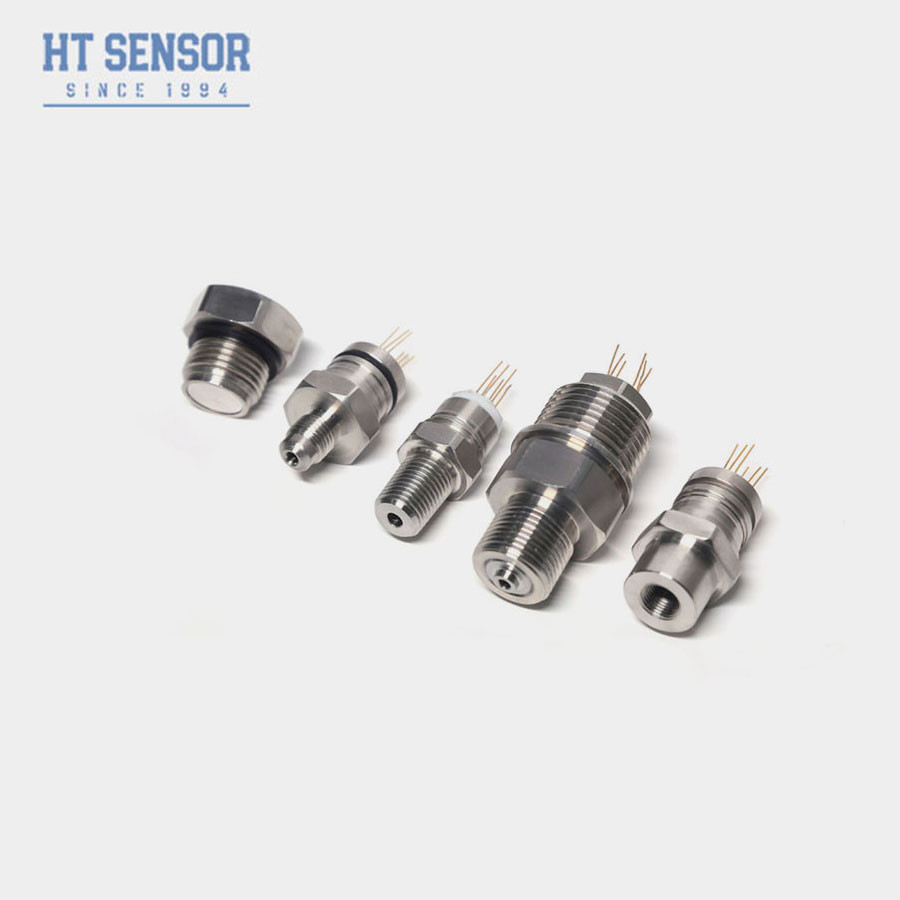

15mm OEM 316L sensor de presión de silicio de acero inoxidable para prueba de líquido
Sensor de presión piezoresistivo de silicio
Introducción del sensor de presión de silicio:
es un sensor de presión piezorresistivo de silicio con elementos de silicio difuso altamente estables en su núcleo.Utiliza el efecto piezorresistivo del silicio difuso para medir la presión de líquidos y gasesEl sensor puede convertir las señales de medición de presión y nivel en salida eléctrica mv. El sensor tiene una interfaz rápida y precisa.La no linealidad del sensor se calcula con base en el método BFSL del mínimo cuadrado, que se utiliza ampliamente en compresores de aire, sistemas de refrigeración y otras aplicaciones.
Características del productocon un diámetro de diámetro superior a 20 mm,:
- Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
- Amplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- Varias interfaces roscadas disponibles para su selección
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Diseño compacto, ideal para aplicaciones con espacio limitado
- Utilizados en sistemas de control de procesos para el control y control de la presión
- Utilizado comúnmente en sistemas de refrigeración y compresores de aire para la medición de la presión
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | ||||
| Rango de medición | Escala (G) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||
| En absoluto (A) | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | |||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||
| Tipo de producto | - ¿ Qué es? | Unidad | ||
| Linealidad | ± 015 | ± 03 | % F.S. | |
| Repetibilidad | 0.05 | 0.1 | % F.S. | |
| La histeresis | 0.05 | 0.1 | % F.S. | |
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción a escala completa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de desplazamiento cero. | ± 05 | ± 1 | % F.S. | |
| Temperatura de escala completa. | ± 05 | ± 1 | % F.S. | |
| Temporario compensado. | 0 ~ 70 | oC | ||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | |||
| Presión de explosión | 5 veces la escala completa | |||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||
| Material del diafragma | Las demás: | |||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||
| El choque | 100 g, 11 ms | |||
| Tiempo de respuesta | ≤ 1 ms | |||
| Sello de anillo O | Las demás materias textiles | |||
| Medio de llenado | Aceite de silicio | |||
| Peso | alrededor de 20 g | |||
| Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C | ||||
| Proyecto de construcción | |

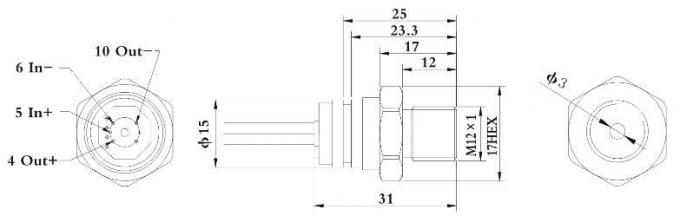

| tipo 1 | |

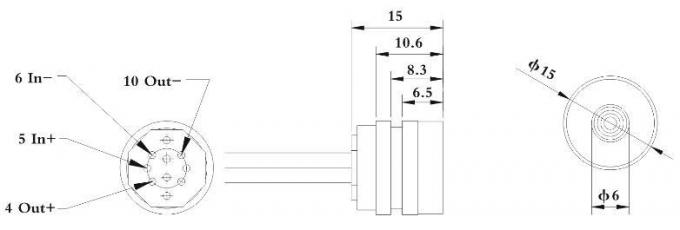

| tipo 2 | |

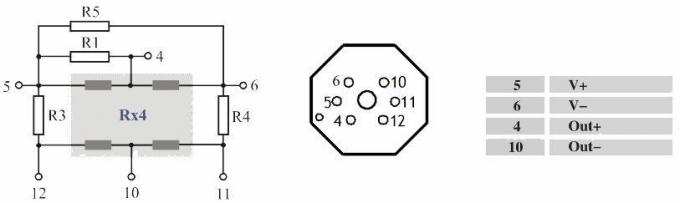

| Conexión eléctrica y compensación |
|
|

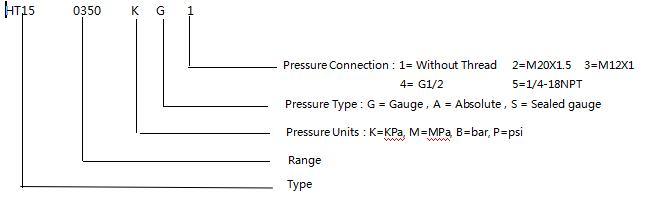

| Ejemplos de selección |
| Consejos para ordenar |
aire requerido la estanqueidad
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
